Приемно-адаптерный прибор пожарной сигнализации

Пульт обеспечивает отображение поступающей с охраняемых объектов информации (сигналы ПОЖАР, НЕИСПРАВНОСТЬ) с помощью оптических индикаторов и звукового сигнализатора, трансляцию поступивших сигналов с помощью контактов реле, а также формирование адресных сигналов пуска АСП.

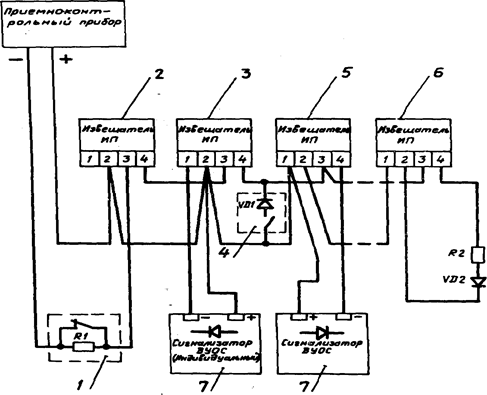

Рис. 2. Схема подключения пожа

рных извещателей

к сигнальной линии прибора ППК-2.

1 - извещатель с нормально замкнутыми контактами (типа ИП 104-1, ИП 105-2/1 и т.п.);

2 - извещатель ИП 212-2 (ДИП-2);

3 - извещатель ИП 101-2, ИП 212-5 (ДИП-3);

4 - извещатель с нормально разомкнутыми контактами (ПИО-017);

5 - извещатель РИД-6М;

6 - извещатель ИП 329-2 "Аметист";

7 - выносное устройство оптической сигнализации ВУОС (ТеУ5.142.004); Р1 - резистор МЛТ-0,25-11 кОм ±5%: Р2 - резистор МЛТ-0.25-4.3 кОм ±5 %; УД1-УД2 - диоды полупроводниковые КД521А.

Основные технические данные ППК-2

1. Максимальное количество шлейфов сигнализации, подключаемых

к пульту, шт. 60

2. Максимальное количество активных пожарных извещателей, включаемых

в один шлейф, шт. 20

3. Максимальное количество пожарных извещателей, включаемых

в один шлейф, с нормально-замкнутыми и с нормально-разомкнутыми контактами, шт. 40

4. Максимальное сопротивление шлейфа, Ом 500

5. Амплитуда переменного напряжения прямоугольной формы в

шлейфе, В 20+4

6. Длительность длинного полутакта напряжения в шлейфе, с 0,7+0,15

7. Длительность короткого полутакта напряжения в шлейфе, с 0,05+0,01

8. Максимально-допустимая величина тока в шлейфе в дежурном режиме

при длинном полутакте напряжения, мА 10

9. Напряжение в линии АСП при включении сигнала пуска АСП, В 24+2

10. Величина тока ограничения в линии АСП, А 0,3+0,05

11. Величина времени задержки включения реле ОПОВЕЩЕНИЕ с

момента поступления сигнала ПОЖАР, с 35

12. Максимальный ток, коммутируемый контактами реле ОПОВЕЩЕНИЕ, при напряжении до 250 В, А 2

13. Максимальная мощность, коммутируемая контактами реле ПОЖАР, НЕИСПРАВНОСТЬ при напряжении до 80 В, Вт 10

14. Напряжение источников питания:

основного – сети переменного тока частотой 50Гц, В 220+22

резервного – источника постоянного тока, В 24+2,4

15. Максимальная потребляемая мощность пульта в дежурном режиме от источника питания:

основного, В А 40

резервного, Вт 40

16. Минимальное сопротивление изоляции между сетевыми цепями пульта и другими токопроводящими элементами, МОм 20

17. Диапазон эксплуатационных температур окружающей среды

пульта, 0С 0 +40

18. Максимальная относительная влажность окружающей среды пульта при

температуре 350С, % 80

19. Максимальная масса пульта на 60 сигнальных линий, кг 25

20. Наработка на отказ пульта (в пересчете на 1 сигнальную линию) должна

быть ,ч 50

21. Срок службы пульта, лет 10

Основной узел взаимодействия ППК-2 и адаптерного прибора – Блок приема и регистрации, включающий в себя два независимых канала обработки сигналов, поступающих с сигнальных линий. С соответствующих контуров: «Пожар», «КЗ», «Обрыв», «АУП» (прямая и обратная связь) логический уровень поступает на регистры приема адаптера, что обеспечивает селективность адаптера по виду сигнала (см. Приложение 3).

Информация с блока приема и регистрации с разъема ПКП поступает на входные регистры формирователя информационного байта связанного с этим ПКП, затем – на приемо-передающий контроллер, где с учетом сработавшего направления, формируется и отправляется на компьютер через последовательный порт СОМ2 байт посылки. Компьютер принимает байт (для приема и обработки информации, поступающей на порт СОМ2, в памяти резидентно находится драйвер адаптера), выдает соответствующее сообщение на экран монитора (принтер). Связь с компьютером ПАСО, охраняющего объект осуществляется по индивидуальной кабельной линии, а дальнейшее прохождение информации – по телефонной линии при помощи модема.

Специально разработанное программное обеспечение позволит оператору управлять пуском АУП и состоянием приемно-контрольного прибора того или иного объекта через адаптер от компьютера после набора пароля, при этом предполагается наличие у оператора элементарных навыков работы на компьютере. В процессе функционирования прибора по каждому событию на объекте формируется запись в банк-протокол текущих событий, где информация о событии сформирована по признаку даты (места) и содержит:

а) время возникновения события;

б) наименование сигнала;

в) установившееся состояние сигнала.

Банк протоколов текущих событий можно просмотреть на экране монитора или распечатать в виде суточной сводки.

Структурно адаптер состоит (рис.3) из формирователей байтов, имеющих непосредственную связь с определенным ПКП при помощи кабеля (провода) и разъемов; приемо-передающего контроллера сбора и обработки информации, передающего сообщение по интерфейсу последовательного типа на IBM-совместимый компьютер для последующей обработки и хранения информации о событиях на контролируемом объекте, а также для адресного восстановления состояния ПКП и запуска АУП по команде оператора ЭВМ.

Электрическую схему приемно-адаптерного прибора можно реализовать на дискретных элементах и ИМС, что позволит выполнить его с небольшими габаритными размерами и высокой безотказностью в работе.

Таким образом, при работе с адаптерным прибором имеется возможность «гибкого» управления алгоритмом работы и изменения некоторых его характеристик как за счет регулировки параметров элементной базы, так и с компьютера (программно).

Приемно-адаптерный прибор

Приемо-передающий контроллер

ФБ N

ФБ n
