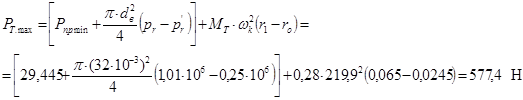

Наибольшая сила передается на кулачок от выпускного клапана в начальный период его открытия:

Где - сила упругости пружин при закрытом клапане.

- давление в цилиндре в момент начала открыт

ия выпускного клапана для расчётного режима, МПа.

-давление в выпускном трубопроводе.

- наружный диаметр тарелки выпускного клапана.

- угловая частота вращения распределительного вала.

Стрела прогиба:

где l – расстояние между опорами вала.

а и b расстояние от опор до точки приложения силы .

- наружный и внутренний диаметры распределительного вала.

Величина прогиба не должна превышать 0,02 – 0,05 мм.

Напряжение смятия, возникающее в местах контакта рабочих поверхностей кулачка и толкателя:

где - ширина кулачка.

Допускаемые напряжения смятия 1200 МПа.

Оценка желательности конструкции

Для оценки перспективности спроектированного тракторного дизеля сравним его технико – экономические показатели с показателями лучших мировых аналогов. Такое сравнение приведено в таблице

Таблица .1. Технико – экономических показатели автомобилных дизелей.

№ п/п	Наименование показателей	СМД-31.15 (Украина)	СМД-31Б.15 перспектива(Украина)	ЯМЗ-238Б (Россия)	MIDS 06.20.45 «Рено» (Франция)	8460.41К «IVECO» (Италия)
1.	Мощность кВт	191	235	190	202	245
2.	Частота оборотов КВ, мин.-1	2000	2000	2200	2200	2200
3.	Количество и размещение цилиндров	6Р	6Р	8V	6Р	6Р
4.	Диаметр цилиндра, мм	120	120	130	120	120
5.	Ход поршня, мм	140	140	140	145	140
6.	Минимальный удельный расход топлива, гВт*год /-	200	193/0,8	204/0,755	204/0,755	193/0,8
7.	Соответствие нормам токсичности	ЕВРО-1 / 0,63	ЕВРО-2 / 0,696	ЕВРО-2 / 0,696	ЕВРО-2 / 0,696	ЕВРО-2 / 0,696
8.	Литровая мощность, кВт/ л /-	20,1/0,735	24,7/0,796	18,7/0,713	20,5/0,74	26,7/0,82
9.	Удельная масса, кг/кВт/-	4,45/0,743	3,7/0,787	4,48/0,741	4,48/0,746	3,45/0,8
10.	Тепловая нагрузка К3, кВт/мм-	0,265/0,73	0,33/0,785	0,23/0,696	0,28/0,744	0,34/0,793
Показатели желательности конструкций дизелей
11.	Эколого-экономический уровень Dтопл	0,698	0,746	0,725	0,725	0,746
12.	Уровень энергоемкости, Dэнерг.	0,738	0,791	0,719	0,745	0,806
13.	Обобщенный критерий качества	0,720	0,772	0,720	0,736	0,78
