Организация и технология грузовых работ на транспорте

Ш фт = 50+111,36+20+1,1+3,13

Ш фт = 185,59;

Где:

Да,Ша, - соответственно длина и ширина вагона;

Пх, - число постов погрузки(разгрузки), (8);

Дпр, Дтр, - расстояние между транспортными средствами при боковой и торцевой их расстоновке;

Ф1 – минимальное расстояние от движущегося вагона до границы проезда или стоящего транспортного средства;

Ф2 – минимальное расстояние о

т вагона до склада;

Длина грузового фронта со стороны подъезда вагона определяется по формуле:

La = (Qci*tai*lai)/(qai*Ti), (5).

La = (1,1*0,4*120,36 )/(69*6);

La =52,9/414;

La =0,13;

Где:

Q- суточный грузопоток, поступающий на пункт погрузки-выгрузки, т.

t- среднее время погрузки-выгрузки одного вагона, мин.(0,4 мин)

l- длина фронта, необходимая для грузовых операций, в зависимости от способа постановки вагонов, м. (1206 м)

q- средняя нагрузка вагона, т.

T- продолжительность работы в течении суток, мин.

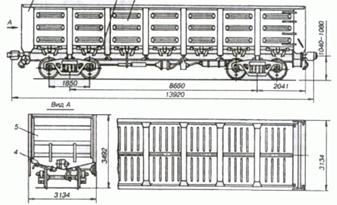

Универсальный четырехосный полувагон модели 12-119(Рис.4)

Полувагоны предназначены для перевозки сыпучих и штучных грузов, не требующих укрытия и защиты от воздействия атмосферной среды. Кузов полувагона не имеет крыши, что обеспечивает удобство при использовании различных механизированных средств при погрузке и выгрузке вагона. Кузов полувагона цельнометаллический и имеет глухие торцевые стены, что увеличивает внутреннюю его длину до 12,7м, а так же разгрузочные люки расположенные в полу кузова.

Краткие технические характеристики

· Грузоподъемность-69тонн

· Объем кузова-76куб.м.

· Длина полувагона по осям сцепления автосцепок в метрах-13,92

· Длина полувагона по концевым балкам рамы в метрах-12,73

· Ширина максимальная в метрах-3,13

· Ширина полувагона внутри в метрах-2,87

· Длина полувагона внутри в метрах-12,7

· Высота полувагона внутри в метрах-2,06

· Число разгрузочных люков-14

· Размеры разгрузочных люков в метрах-1,32х1,54

· Конструкционная скорость км/час-120

Рис. 4 Универсальный четырехосный полувагон модели 12-119

5. Расчет перерабатывающей способности грузового фронта

Перерабатывающую способность грузового фронта (погрузочно-разгрузочного пункта) в тоннах Q ф и транспортных средствах Nф за сутки, ограничиваемую мощностью средств механизации, определяется по формуле: T*N*qв

Qф = (tпв + tм)*x 6*5*69

Qф = (0,4 + 0,2)*8

Qф =2070/4,8;

Qф = 431,25; T*N

Nф = (7). (tпв + tм)*x 6*5

Nф = 4,8

Nф = 6,25;

Где:

T – время работы грузового фронта в сутки,ч;

N – число транспортных средств подаваемыз в сутки (5);

qв – средняя нагрузка вагона, т;

tпв – среднее время простоя транспортного средства под погрузкой и выгрузкой, ч;

tм – общее время вспомогательных работ у грузового фронта, ч;

х – число подач в сутки;

6. Расчет основных параметров складов

Характеристики склада

Площади на товарных складах (рис. 5) обычно делят на помещения основного производственного назначения и вспомогательные. Первые служат для выполнения основных технологических операций, в том числе для хранения товаров, экспедиции и переработки. Вспомогательные помещения предназначены для хранения тары, размещения инженерных устройств и коммуникаций, а также различных служб и иных целей.

Условно пространство склада можно разделить на две основные части: площади, непосредственно используемые для хранения товара, и площади, не используемые для хранения. При планировании склада рекомендуется поддерживать соотношение этих площадей в пропорции не менее чем 2:1.

Планировка складских помещений должна обеспечивать возможность применения эффективных способов размещения и укладки единиц хранения, использования складского оборудования и условия для полной сохранности товара. Такой принцип внутренней планировки зон склада позволяет поддерживать поточность и непрерывность складского технологического процесса.

Для улучшения условий эксплуатации подъемно-транспортных машин и механизмов необходимо стремиться организовать единое пространство склада, без перегородок и с максимально возможным количеством колонн или пролетов. Наилучшим вариантом с этой точки зрения является однопролетный склад (шириной не менее 24 м). Эффективность использования складского объема во многом зависит также от высоты складирования, которая должна учитывать размеры транспортных единиц и максимально приближаться к технологической высоте склада.

На планировку и структуру помещений склада существенным образом влияет само содержание технологического процесса. На стадии проектирования устанавливают состав помещений склада, пропорции между отдельными помещениями и их взаимное расположение. Рассмотрим планировку товарного склада общего пользования как наиболее распространенного вида склада.

Для выполнения технологических операций по приемке, хранению и отправке продукции покупателям на складах выделяют следующие основные зоны:

· зона разгрузки транспортных средств, которая может располагаться как внутри, так и вне помещения;

· экспедиция приемки товара, в том числе с операциями по приемке продукции по количеству и качеству;

· основная зона хранения;

· зона комплектования заказов;

· экспедиция отправки товара;

· зона погрузки транспортных средств, которая располагается вне зоны хранения и комплектования.

Перечисленные операционные зоны склада должны быть связаны между собой проходами и проездами.

Зона разгрузки транспортных средств должна примыкать к экспедиции приемки товара (зоне приемки продукции по количеству и качеству). Под зону хранения продукции отводится основная часть площадей. Она состоит из территории, занятой единицами хранения, и площади проходов. К зоне хранения должна примыкать зона комплектования заказов. Эту зону в свою очередь следует располагать рядом с экспедицией по отправке единиц хранения.

Зона разгрузки товара используется для механизированной и ручной разгрузки транспортных средств, а также для выемки товара из транспортной тары, приемки по количеству и кратковременного хранения до момента передачи в экспедицию приемки товара.

Экспедиция приемки товара (может размещаться в отдельном помещении склада) служит для приемки товара по количеству и качеству, ведения учета прибывшего товара, его временного хранения до передачи в зону основного хранения склада.

На участке подготовки товара к хранению (размещается в зоне приемки товара или в основном помещении склада) происходит формирование мест хранения. Товар в эту зону может поступать из экспедиции приемки товара и/ или с участка разгрузки.

В зоне хранения (главная часть основного помещения склада) выполняют операции по хранению товара.

В зоне комплектования (может размещаться в основном помещении склада) осуществляется формирование единиц транспортировки потребителям, содержащих подобранный в соответствии с заказами необходимый ассортимент товара.
