Краткое описание устройства и ремонта коробки передач автомобиля ГАЗ 3110

СОДЕРЖАНИЕ

1. Устройство

2. Техническое обслуживание

3. Ремонт

4. Разборка

5. Осмотр и контроль

6. Сборка

Заключение

Приложение

1. УСТРОЙСТВО

Коробка передач (рис. 105 и 106) - четырехступенчатая (четыре передачи переднего хода и одна заднего). Шестерня первичного вала, а также шестерни I, II и III передач, сидящие на вторичном валу, находятся в постоян

ном зацеплении с шестернями промежуточного вала (блока шестерен) и имеют косые зубья, Все передачи переднего хода снабжены инерционными синхронизаторами. Шестерни заднего хода - непостоянного зацепления, прямозубые, синхронизатора не имеют. Включение передач переднего хода производятся соединением двух скользящих муфт со шлицевыми венцами на шестернях соответствующих передач. Включение заднего хода производится введением промежуточной шестерни заднего хода в зацепление с прямозубой шестерней промежуточного вала и с зубчатым венцом на муфте включения I и II передач. Осевое перемещение шестерни II передачи ограничивается буртом вала и через ступицу — шлицованной упорной шайбой, которая устанавливается в проточке вала таким образом, что ее шлицы располагаются против шлиц вторичного вала. Штифт с пружинкой, расположенные в отверстии во впадине шлиц вторичного вала, фиксируют упорную шайбу в рабочем положении от проворачивания. Осевые перемещения шарикового подшипника, с которым жестко соединен вторичный вал, ограничиваются внутренним буртом удлинителя и стопорным кольцом, которое располагается одновременно в канавке на шариковом подшипнике и в канавке на удлинителе.

Стале-баббитовый подшипник в конце удлинителя служит опорой скользящей вилки карданного вала; надетой на эвольвентные шлицы в задней части вторичного вала. Ось промежуточного вала удерживается от проворачивания лысками на заднем конце, которые входят в паз удлинителя. Ось промежуточной шестерни заднего хода удерживается от проворачивания и осевых перемещений запрессованных в нее штифтом, входящим в канавки на удлинителе. Механизм переключения передач (рис. 107 и 108) смонтирован в верхней крышке коробки. Переключение передач производится с помощью рычага, выведенного через пол кузова к месту водителя. С левой стороны механизма переключения располагается включатель света заднего хода. Для предотвращения самопроизвольного выключения передач имеются фиксаторы, состоящие из шариков и пружин. Блокировочное устройство из двух стопорный плунжеров и стопорного пальца предохраняет коробку от одновременного включения двух передач. При помощи пружин и предохранителей нижняя головка рычага переключения в нейтральном положении всегда располагается в головке штока включения III и IV передач.

Рычаг переключения передач снабжен демпфирующим устройством, устраняющим его дребезжание при резонансе на больших оборотах двигателя.

2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уход за коробкой передач заключается в периодическом наружном осмотре, проверке крепления коробки к картеру сцепления, крепления удлинителя (рис. 109), доливке и смене масла, очистке сапуна в соответствии с указаниями по обслуживанию автомобиля. Сливать масло следует сразу после поездки, пока оно горячее. Если отработавшее масло оказывается очень грязным и в нем содержатся металлические частицы, коробку следует промыть. Для этого следует:

через наливное отверстие с правой стороны коробки залить в картер 0,9 л рабочего масла;

поднять домкратом одно или оба задних колеса и, включив 1 передачу, пустить двигатель на 2-3 мин.;

слить промывочное масло через сливное отверстие;

заправить картер свежим маслом до уровня наливного отверстия. При заправке коробки не следует проворачивать шестерни, так как при этом будет залито масла больше, чем следует, а это может вызвать течь масла через сальники удлинителя.

Проверку уровня масла производят через наливное отверстие на автомобиле, стоящем на горизонтальной площадке. Это следует делать через некоторое время после поездки, чтобы дать возможность маслу остыть и стечь со стенок. В процессе эксплуатации следует обращать особое внимание на состояние сапуна, расположенного с правой стороны удлинителя. Сапун служит для сообщения внутренней полости коробки с атмосферой и его загрязнение приводит к повышению давления и возникновению течи масла.

В начальный период эксплуатации до приработки сальников допускается незначительное (но не в виде капель) просачивание масла и появление масляного налета на днище кузова и зоне колпака скользящей вилки карданного вала. При демонтаже карданного вала необходимо соблюдать указания раздела "Карданная передача". Отверстие в удлинителе должно быть заглушено специальной заглушкой или запасной скользящей вилкой во избежание вытекания масла из коробки передач. Если специальная заглушка отсутствует, то перед снятием коробки с автомобиля следует предварительно слить из нее масло.

5 6 7 8 9 10 11 12 15 14 15 16 17 18

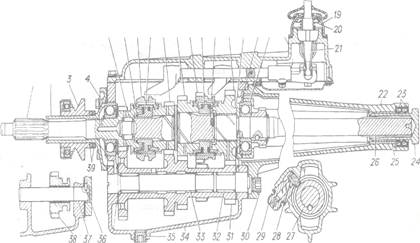

Рис. 105. Коробка передач (продольный разрез): 1 - первичный вал; 2 - крышка подшипника первичного вала; 3 - муфта подшипника выключения сцепления; 4 - задний подшипник первичного вала; 5 - роликовый подшипник; 6 - стопорное кольцо; 7 - муфта включения III и IV передач; 8 - ступица муфты включения III и ГУ передач; 9 - шестерня III передачи; 10 - шестерня II передачи; 11 - муфта включения I и II передач; 12 - ступица муфты включения I и II передач; 13,15 - упорные шайбы; 14 - шестерня I передачи; 16 - стопорное кольцо; 17 - подшипник; 18 - верхняя крышка коробки передач; 19 - колпак; 20 - седло пружины; 21 - рычаг переключения передач; 22 - удлинитель; 23 - манжеты; 24 - ремонтная заглушка; 25 – стале-баббитовый подшипник; 26 - вторичный вал; 27 - ведущая шестерня привода спидометра; 28 - ведомая шестерня привода спидометра; 29 - штуцер; 30 - пробка; 31 - блок шестерен; 32 - игольчатый подшипник; 33 - ось блока шестерен; 34 - картер ; 35 - пробка маслосливного отверстия; 36 - штифт; 37 - ось промежуточной шестерни заднего хода; 38 -промежуточная шестерня заднего хода; 39 - поролоновые защитные кольца.

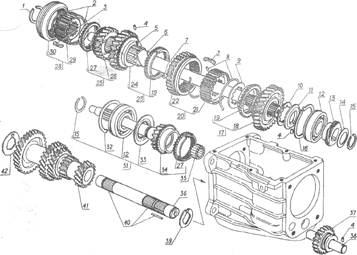

Рис. 106. Валы, шестерни и синхронизаторы четырехступенчатой коробки передач: 1 - кольцо стопорное; 2 - пружина синхронизатора III и IV передач; 3 - сухарь; 4 - штифт; 5 - пружина; 6 - вал вторичный; 7 - шарик; 8 - пружина синхронизатора I и II передач; 9 - шайба упорная шестерни II передачи; 10 - шайба упорная шестерни I передачи; 11 - шайба упорная задней шестерни I передачи; 12 - подшипник; 13 - шестерня спидометра ведущая; 14 - шайба пружинная; 15 - кольцо стопорное; 16 - кольцо стопорное; 17 - шестерня I передачи,; с блокирующим кольцом синхронизатора; 18 - шестерня I передачи в сборе; 19 - кольцо блокирующее синхронизатора I и II передач; 20 -муфта синхронизатора I и II передач со ступицей; 21 - ступица муфты синхронизатора I и II передач; 22 - муфта синхронизатора I и II передач; 23 -шестерня II передачи с блокирующим кольцом синхронизатора в сборе; 24 - шестерня II передачи; 25 - шестерня III передачи с блокирующим кольцом синхронизатора в сборе; 26 - шестерня III передачи; 27 - кольцо блокирующее синхронизатора Ши IV передач со ступицей; 28 - муфта синхронизатора III и IVпередач со ступицей; 29 - ступица муфты синхронизатора Ши IVпередач; 30 - муфта синхронизатора IIIи IVпередач; 31 - вал первичный в сборе; 32 - кольцо установочное; 33 - маслоотражатель; 34 - вал первичный; 35 - ролик; 36 - ось; 37 - шестерня заднего хода в сборе; 38 - ось; 39 - шайба упорная задняя; 40 - ролик; 41 - блок шестерен промежуточного вала; 42 - шайба упорная передняя
