Аккумуляторная батарея

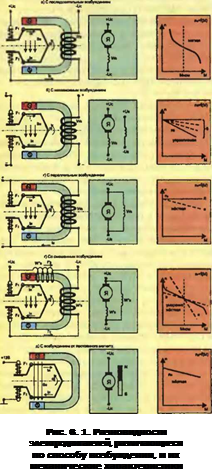

Независимое возбуждение магнитного поля на статоре ЭДВ можно получить тремя способами:

— обмоткой возбуждения, которая подключена к отдельному от якоря источнику электрической энергии (управляемое независимое возбуждение — рис. 8. 1, б);

— обмоткой возбуждения, подключенной параллельно якорю ЭДВ (параллельное возбуждение — рис. 8. 1, в);

— постоянными магнитами на статоре (возбужден

ие от постоянных магнитов относится к неуправляемому независимому возбуждению — рис. 8. 1, д).

Электродвигатель с питанием обмотки возбуждения от независимого источника (рис. 8. 1, б) в автомобильной системе электростартерного пуска не используется, так как на борту автомобиля один пусковой источник электрической энергии — аккумуляторная батарея. Электродвигатели с чисто параллельным возбуждением (рис. 8. 1, в) в автомобильных электростартерах неэффективны, так как напряжение АКБ при пуске ДВС в зимнее время (при температуре ниже -20°С) резко падает до 8-9 В. При этом намагничивающая сила параллельной обмотки возбуждения, а следовательно, и крутящий момент стартера значительно ослабевают, пуск ДВС становится невозможным. Кроме того, характеристика ЭДВ с параллельным возбуждением жесткая, что недопустимо при низком передаточном соотношении между оборотами стартерного ЭДВ и оборотами коленвала ДВС, так как это может привести к ударным перегрузкам и поломки в зубцах механического привода.

Однако жесткость характеристики ЭДВ обеспечивает плавность хода стартера, а также ограниченность оборотов холостого хода, и поэтому параллельное возбуждение иногда вводится в ЭДВ классического электростартера дополнительно к последовательному (рис. 8. 1, г). Такое возбуждение обеспечивает ЭДВ усредненную (умеренно жесткую) механическую характеристику и называется смешанным. Используется, например, в стартерах для автомобилей ВАЗ.

Исключительно удачным техническим решением для автомобильного электростартера является наличие в его конструкции электродвигателя с независимым возбуждением от постоянных магнитов (рис. 8. 1, д) и дополнительного понижающего планетарного редуктора, установленного непосредственно внутри корпуса стартера между валом электродвигателя и осью, по которой перемещается муфта свободного хода.

Такие стартеры имеют следующие преимущества.

Во-первых, главное магнитное поле электродвигателя с постоянными магнитами на статоре не зависит ни от тока якоря, ни от падения напряжения АКБ при пуске ДВС.

Во-вторых, система постоянных магнитов на статоре электродвигателя делается многополюсной (не менее шести полюсов), что позволяет заметно уменьшить габариты магнитной системы (постоянные магниты значительно меньше электромагнитов), а следовательно, и всего стартера в целом. КПД и обороты стартерного электродвигателя с многополюсным статором также выше.

В-третьих, сами постоянные магниты выполняются не из сплавов дорогостоящих металлов, а из спекаемых ферритовых порошков с большой коэрцитивной силой, что делает магниты легкими, прочными, технологичными и, как следствие, дешевыми.

В-четвертых, наличие дополнительного понижающего редуктора в электростартерной системе пуска позволяет оптимально согласовать жесткую механическую характеристику электродвигателя независимого возбуждения с минимальной пусковой частотой вращения коленвала ДВС при максимальной механической нагрузке стартера.

И наконец, в-пятых, стартерный ЭДВ с независимым возбуждением от постоянных магнитов и с дополнительным редуктором может работать в режиме повышенных оборотов при пуске холодного двигателя, потребляя при этом от АКБ меньший ток по сравнению с классическим стартером. КПД стартерного режима АКБ и надежность пуска ДВС увеличиваются.

Как и любая новая техника, электростартеры с планетарным редуктором и с возбуждением от постоянных магнитов на начальном этапе внедрения обладали некоторыми недостатками: они были значительно дороже классических за счет высокой стоимости постоянных магнитов и планетарного редуктора; в них быстрее изнашивались щетки из-за более высоких оборотов; их работа сопровождалась повышенным шумом.

Современная технология изготовления стартеров нового поколения исключает эти недостатки. Так, постоянные магниты, как уже отмечалось, стали ферритовыми. Главная шестерня планетарного редуктора изготавливается литьем под давлением из термореактивной пластмассы. Пластмассу армируют бронзой, что делает планетарную шестерню прочной, износостойкой, технологичной и дешевой. Остальные детали дополнительного редуктора обычного исполнения. Планетарный редуктор с пластмассовой шестерней не шумит. Быстрый износ коллекторных щеток устранен применением в них более жесткого графита и удалением из него порошковой меди. Последнее стало возможным за счет понижения величины якорного тока. Уменьшена сила прижатия щеток к коллектору.

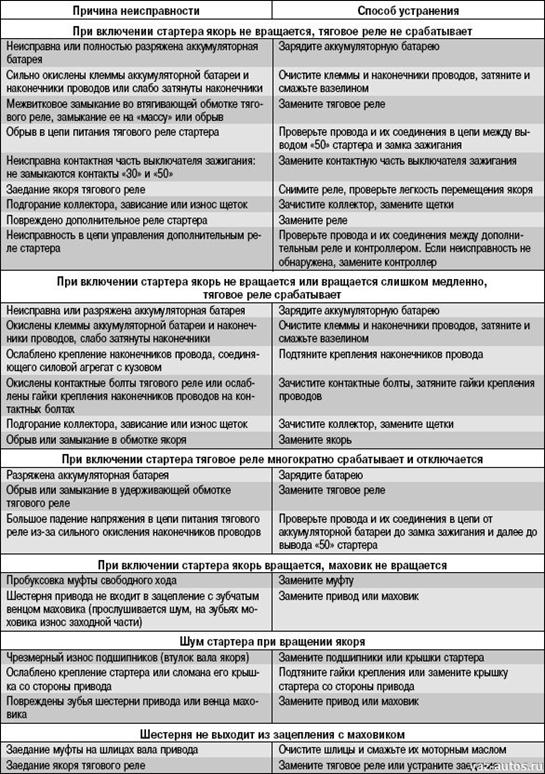

Устройство стартера

Звуковой сигнал

Принцип работы автомобильных сигналов основан на циклическом замыкании и размыкании контактов. При этом происходит колебание мембраны. Громкость, тон и сила потребляемого тока определяются зазором между якорем (подвижным контактом) и сердечником (неподвижным контактом). В зависимости от потребляемого тока сигналы могут включаться непосредственно включателем или через реле. Звуковые сигналы в автомобиле бывают безрупорными (шумовыми) или рупорными (тональными). Комплект звуковых сигналов включает шумовые и тональные сигналы, настроенные на совместную работу. Основное назначение звукового сигнала – обратить на себя внимание других участников движения, особенно, когда не хватает видимости.
