Аккумуляторная батарея

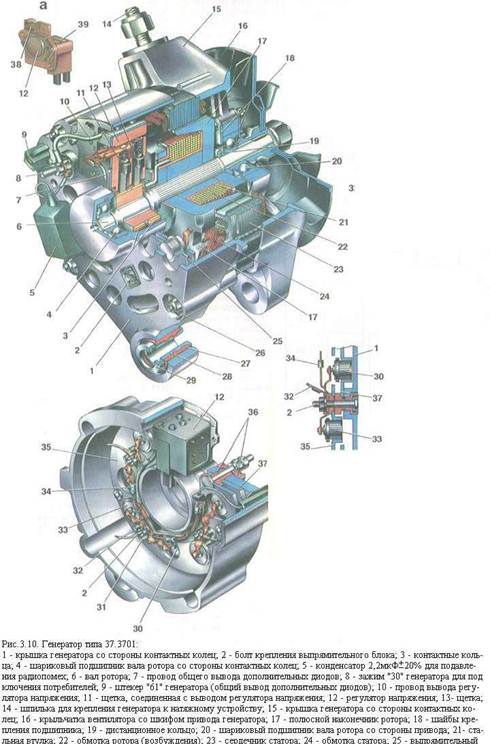

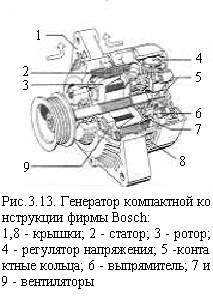

Типичный отечественный выпрямительный блок БПВ11-60 генератора 37. 3701, блоки генераторов фирм Bosch (Германия), Nippon Denso (Япония), относящиеся к первому типу, а также блок генераторов фирмы Magneti Marelli (Италия) второго типа вме

сте с применяющимися на них диодами изображены на рис. 3. 15. Стабилитроны применяются в основном там, где на генераторы установлены регуляторы с микросхемой на монокристалле кремния или с использованием полевых транзисторов. Диоды и стабилитроны выполняются в корпусе диаметром 12,77 мм, в модификациях с анодом или катодом на корпусе, для запрессовки соответственно в отрицательный или положительный теплоотводы. В трехфазных генераторах максимальный ток генератора не должен превышать утроенную величину максимально допустимого тока через диод, установленный в выпрямителе. Если это происходит, применяют параллельное включение диодов или выпрямителей. В дополнительном выпрямителе устанавливаются диоды на ток 2 А. Основные параметры выпрямительных блоков, наиболее широко применяющихся в отечественных генераторах, приведены в табл. 3. 5. Подшипниковые узлы генераторов - это, как правило, радиальные шариковые подшипники со встроенными в подшипник уплотнениями и одноразовой закладкой смазки. Посадка шариковых подшипников со стороны контактных колец на вал плотная, в крышку - скользящая, со стороны привода, наоборот, плотная посадка в крышку и скользящая на вал. Такая посадка оставляет возможность проворота наружной обоймы подшипника со стороны контактных колец в гнезде с последующим выходом его из строя. Для предотвращения проворота применяют резиновые кольца в посадочном месте (Г221А, Г222, 37. 3701), пластмассовые стаканчики (94. 3701), гофрированные стальные пружины и т. п. Привод генератора осуществляется клиновым или поликлиновым ремнем через шкив, установленный на валу ротора. Качество обеспечения питанием потребителей, в том числе заряд аккумуляторной батареи, зависит от передаточного числа ременной передачи, равного отношению диаметров ручьев шкивов коленчатого вала двигателя и генератора. Чем больше это число, тем больший ток может отдать потребителям генератор. Однако при больших передаточных числах происходит ускоренный износ ремня. Поэтому для клиновидных ремней это число не превышает 2,5. Более высокое передаточное число (до 3) возможно у поликлиновых ремней, применение которых расширяется вместе с генераторами компактной конструкции. Поликлиновый ремень способен, кроме генератора, приводить во вращение еще ряд агрегатов, в то время как клиновой ремень надежно работает лишь при индивидуальном приводе. На генераторах с диаметром вала под установку шкива до 17 мм (17 мм - наиболее распространенный в мире диаметр под шкив генераторов легковых автомобилей) шпонка под шкив обычно не устанавливается. Об отсутствии шпонки видно по шестиугольной выдавке в торце вала, за которую ключом удерживают вал при затяжке гайки шкива.

Бесщеточные генераторы

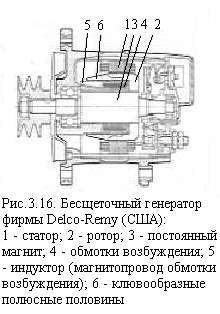

Бесщеточные генераторы обладают повышенной надежностью и долговечностью, т. к. у них отсутствует щеточно-контактный узел, подверженный износу и загрязнению, а обмотка возбуждения неподвижна. Однако масса и габариты этих генераторов больше. Зарубежные бесконтактные генераторы выполняются на базе клювообразной конструкции. Наиболее широко бесконтактную схему использует фирма Delco-Remy (рис. 3. 16, б). Отличие этих генераторов состоит в том, что одна полюсная клювообразная половина посажена на вал, как у обычного щеточного генератора, а другая в урезанном виде приваривается к ней по клювам немагнитным материалом. Каркас обмотки возбуждения помещен на магнитопровод (индуктор), закрепленный на крышке генератора. Между этим магнитопроводом и полюсной, системой имеется воздушный зазор. При вращении вала сидящая на ней полюсная половина вместе с приваренной к ней другой полюсной половиной вращаются при неподвижной обмотке возбуждения.

Схемное и конструктивное исполнение регуляторов напряжения

Конструкция, технология изготовления и схемное исполнение регуляторов напряжения тесно связаны друг с другом. Основные тенденции развития конструкций и схем обуславливаются стремлением миниатюризировать регулятор, чтобы при встраивании в генератор Он занимал меньше места, увеличить число выполняемых им функции (например, наряду со стабилизацией напряжения сообщать о работоспособности генераторной установки, предотвращать разряд аккумуляторной батареи при неработающем двигателе), а также повысить качество выходного напряжения. Вибрационные реле-регуляторы и контактно-транзисторные регуляторы и настоящее время полностью заменены электронными транзисторными регуляторами напряжения. С развитием электроники наметились существенные изменения в схемном и конструктивном решениях электронных регуляторов. Теперь их можно разделить на две группы - регуляторы традиционного схемного исполнения с частотой переключения, меняющейся с изменением режима работы генератора, и регуляторы со стабилизированной частотой переключения, работающие по принципу широтно-импульсной модуляции (ШИМ). По конструкции регуляторы традиционного схемного исполнения выполняются либо на навесных элементах, расположенных на печатной плат, либо в виде гибридных схем, регуляторы с ШИМ могут быть гибридного исполнения или полностью выполненными на монокристалле кремния. Число транзисторов в традиционных схемах невелико, обычно значительно меньше десятка, в регуляторах с ШИМ это число составляет несколько десятков. Последнее стало возможно с развитием электроники, так как в микросхемах, выполненных на монокристалле кремния, стоимость схемы мало зависит от числа транзисторов. Применение же ШИМ позволяет повысить качество стабилизации напряжения и предотвратить влияние на регулятор внешних воздействий. Современные регуляторы выполняются в основном встроенными в генератор. Тем не менее, отечественная промышленность выпускает целую серий малогабаритных регуляторов напряжения для размещения вне генератора. Эти регуляторы выполняются в идентичных корпусах, по практически одинаковой схеме, на унифицированной крепежной панели с набором отверстий, позволяющих устанавливать регуляторы на разные модели автомобилей.

Стартер

Классический электростартер — это устройство, состоящее из электродвигателя (ЭДВ) постоянного тока с последовательной обмоткой возбуждения, который на время пуска двигателя внутреннего сгорания (ДВС) подключается к аккумуляторной батарее (АКБ) с помощью пускового тягового реле (ПТР). Это же реле посредством рычага с вилкой перемещает по оси стартера муфту свободного хода (МСХ) и тем самым механически сочленяет шестерню на валу стартерного электродвигателя непосредственно с венечной шестерней маховика ДВС (см. далее рис. 8. 8). Конструкция стартера, при которой вал электродвигателя соединяется прямо с маховиком ДВС, имеет ряд недостатков. Так, передаточное число главного редуктора, состоящего из венечной Шестерни маховика и шестерни МСХ, не может быть достаточно высоким. Ограничения накладываются расчетным размером диаметра маховика, а также числом, размером и прочностью зубцов шестерни МСХ. В такой редукторной паре соотношение зубцов не может быть более 16—18. Это приводит к необходимости использовать в стартере такой электродвигатель, у которого обороты якоря "мягко" сочетаются с механической нагрузкой на валу. К таким относятся электродвигатели с последовательной обмоткой возбуждения, обладающие мягкой механической характеристикой (рис. 8. 1, а). Именно такие ЭДВ широко применяются в классических электростартерах. Конструктивным недостатком ЭДВ с последовательным возбуждением является то, что в нем ток возбуждения, равный току якоря, делает обмотку возбуждения громоздкой, сильно нагревающейся, а магнитную систему статора недостаточно эффективной и с низким КПД. Даже при заданном ограничении на время работы стартер получается тяжелым и больших размеров. Кроме того, ЭДВ с последовательным возбуждением в режиме холостого хода может пойти "вразнос". От указанных недостатков свободны ЭДВ с независимым (от тока якоря) возбуждением.
