Редуктор трехступенчатый

где [S] - допустимый запас прочности, [S] = 1,2…2,5

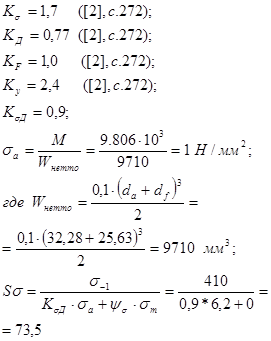

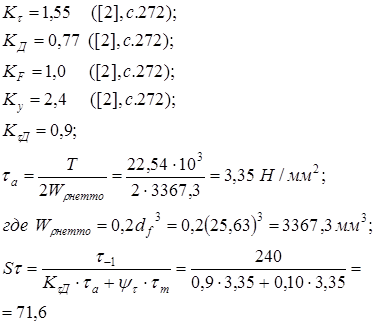

Момент в опасном сечении (под шестерней):

;

;

Концентратором напряжения являются эвольвентные шлицы

:

Где:

Коэффициент влияния абсолютных размеров ,

Эффективный коэффициент концентрации напряжений Кσ, Кτ

Коэффициенты влияния качества поверхности

Коэффициент влияния поверхностного упрочнения Ку

Приделы выносливости образцов при симметричном цикле изгиба и кручения: , , коэффициент чувствительности к асимметрии цикла напряжений: , коэффициенты запаса по нормальным и касательным напряжениям:

Расчет вала на статическую прочность при перегрузке.

,

где [S] T - допускаемый запас прочности,

[S] T = 1,3…2,5,

3.9.2 Промежуточный вал

Расчет вала на сопротивление усталости.

, ([1], с. 190)

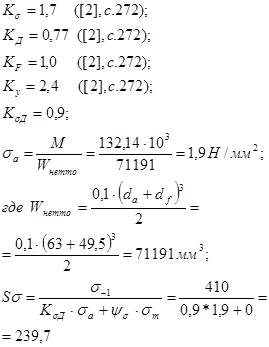

Момент в опасном сечении (под шестерней):

; ;

Концентратором напряжения являются эвольвентные шлицы

Расчет вала на статическую прочность.

,

где [S] T - допускаемый запас прочности,

[S] T = 1,3…2,5

3.9.3 Тихоходный вал

Расчет вала на сопротивление усталости.

, ([1], с. 190)

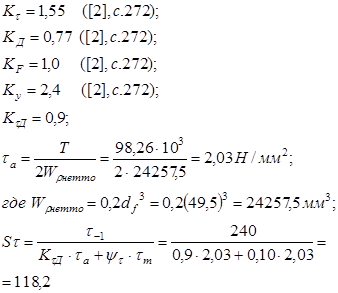

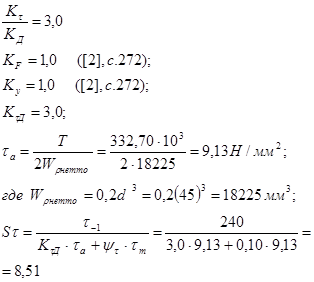

Момент в опасном сечении (под шестерней):

;

;

Концентратором напряжения являются эвольвентные шлицы:

Расчет вала на статическую прочность.

,

где [S] T - допускаемый запас прочности, [S] T = 1,3…2,5

3.10 Смазка и смазочные устройства

Для смазывания передачи используется картерная система. В корпус редуктора заливают масло так, чтобы венцы колес были в него погружены. Колеса при вращении увлекают масло, разбрызгивая его внутри корпуса, за счет чего внутри корпуса образуется взвесь частиц масла в воздухе, которая покрывает поверхность расположенных внутри корпуса деталей.

Т. к. контактные напряженияи окружная скорость 0,525 м/с, то рекомендуемая вязкость масла должна быть 60 мм2/с. В редуктор заливаем масло И-Г-А-68 (ГОСТ 17479.4-87). ([1], с. 200)

Для контроля уровня масла применим круглый маслоуказатель, так как он удобен для обзора.

Для слива загрязненного масла предусмотрено сливное отверстие, закрываемое пробкой с цилиндрической резьбой М20´1,5.

Для осмотра зацепления и заливки масла в крышке корпуса выполним одно окно. Окно закрыто крышкой с пробкой-отдушиной. Отдушина необходима для соединения внутреннего объема редуктора с внешней атмосферой, т.к при длительной работе в связи с нагревом воздуха повышается давление внутри корпуса, это приводит к просачиванию масла через уплотнения и стыки.

4. Подбор и проверка муфт

Муфта на быстроходном валу

Расчетный момент

,

где Кр - коэффициент режима нагружения, Кр = 1,25 ([1], с.251)

Примем упругую муфту с резиновой звездочкой.

Т = 25 Нм

Радиальная сила

- радиальное смещение

-угловое смещение

Материал:

полумуфты - сталь 35 (ГОСТ 1050-88)

звездочки - резина с пределом прочности при разрыве не менее 10 Н/мм2

Список использованных источников

1. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учебное пособие для техн. спец. вузов. - 5-е изд., перераб. и доп. - М.: Высш. шк., 1998. - 447 с., ил.

2. Шейнблит А.Е. Курсовое проектирование деталей машин: Учеб. пособие для техникумов. - М. Высш. шк., 1991. - 432 с.: ил.
