Нефтяной насос

Содержание

Задание на курсовой проект

1. Структурный анализ

2. Динамический анализ

3. Синтез кулачкового механизма

4. Построение картины зацепления

Литература

Задание на курсовой проект

Нефтяной насос

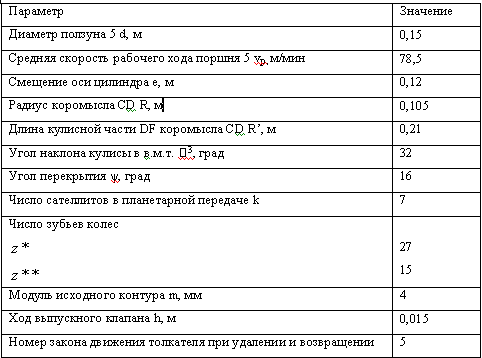

Таблица 1

1. Структурный анализ

1.1 Данный механизм предназначен для преобразо

вания вращательного движения звена 1 в поступательное движение ползуна 5.

1.2. Общее число звеньев К=6;

число подвижных звеньев n=K-1=6-1=5;

число кинематических пар IV класса р4=0;

число кинематических пар V класса р5=7.

Тогда W=3n-2p5-p4=3 5 – 2 7 – 0=1.

При этом условии движение механизма определяется заданием одного параметра, например, угла поворота звена 1.

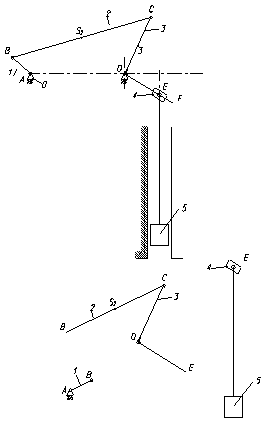

Рис 2.

Данные о кинематических парах сведем в таблицу 1.

Таблица 1

Пары

Звенья

Класс пары

Тип пары

1

1-0

V

Вращательная

2

1-2

V

Вращательная

3

2-3

V

Вращательная

4

3-0

V

Вращательная

5

3-4

V

Поступательная

6

4-5

V

Вращательная

7

5-0

V

Поступательная

1.3. Выделим структурные группы и определим класс механизма.

1).Ползун 5 – ползун 4– группа II – го класса 4 порядка;

2). Кривошип 3 –шатун 2 – группа II – го класса 2 порядка;

3). Стойка 0 –кривошип 1 – начальный механизм;

Таким образом, данный механизм образован последовательным присоединением к начальному механизму двух групп, состоящих из звеньев 2, 3 и 4, 5. Механизм относится к механизмам II – го класса.

1.4. Определение геометрических параметров звеньев механизма.

2. Динамический анализ

2.1. Построение схемы механизма и плана скоростей.

Вычерчиваем схему механизма в данном (четвертом) положении.

Масштаб построения μl=0,001 м/мм.

Определим угловую скорость кривошипа:

Скорость точки B: vв=ωк r=32,13•0,0122=0,39 м/с.

Строим план скоростей.

Масштаб построения плана скоростей:

VB=wk×lab=32.13∙0,0122=0.39 м/с;

Из полученного плана скоростей определяем скорости точек и остальные скорости:

VCD=(PVc)μV=52,68∙0,0065=0,34 м/с;

VCB=(bc)μV=28,70∙0,0065=0,18 м/с;

2.2. Построение плана ускорений.

Масштаб построения:

Для определения ускорения т.D составим систему:

Из плана ускорений получаем:

Для определения ускорения т.E4 составим такую же систему уравнений и решим её графически.

2.3. Динамический анализ механизма методом планов сил.

Определим силы действующие на механизм:

G=mg; Fu=ma;

G2=m2∙g=3.43∙9,81=33.64 H;

G3=m3∙g=3.15∙9,81=30.90 H;

G’3=m’3∙g=6.3∙9,81=61.80 H;

G5=m5∙g=2.84∙9,81=27.86 H;

Fu2=m2∙aS2= m2 ∙ (PaS2) ∙Ma=3.43∙77.75∙0.084=22.39 H;

Fu3=m3∙aS3= m3 ∙ (PaS3) ∙Ma =3.15∙2.88∙0.084=0.76 H;

F’u3=m’3∙aS3= m’3 ∙ (PaS’3) ∙Ma =6.3∙5.75∙0.084=3.04 H;

Fu5=m5∙aS5= m5 ∙ (PaS5) ∙Ma =2.84∙3.76∙0.084=0.90 H;

Определим силу F, действующую со стороны заготовки, по диаграмме изменения давления на ползуне:

Также на звенья 2, 3 действуют моменты инерции

Вычерчиваем отдельно каждую группу Ассура и строим для них планы сил.

Рассмотрим группу Ассура состоящую из звеньев 4 и 5.

На неё действуют силы F, G5, FИ5, F05, F3-4. При этом две последние силы неизвестны.

Находим эти силы из плана сил с масштабом построения

Страница:  1  2  3
