Система управления положением кресла водителя

Как известно автомобиль в то время, когда он не движется, питается от аккумулятора, который имеет на выходе достаточно стабильное постоянное напряжение, в котором отсутствую переменные составляющие. Однако во время движения питание бортовой сети автомобиля переключается на генератор, который выдает не всегда стабильное напряжение и может иметь высокочувствительные пульсации. Подобные импульсы м

огут привести к нестабильной работе системы, а даже способны испортить элементы схемы, в частности микроконтроллер, замена которого потребует дополнительных затрат. Для того, что бы устранить подобные случаи, на входе системы необходимо использовать сглаживающие элементы, в частности фильтры нижних частот с достаточно узкой полосой пропускания.

При выполнении данной работы должна будет получена система управления, взаимодействующая с человеком. Эта система должна получать сигналы от пользователя (водителя), которые после обработки идут на исполнительные механизмы. Так же должны анализироваться сигналы, поступающие с датчиков, на систему, которые либо накладывают ограничения на работу системы, либо полностью определяют ее. Так как в проекте решаются две относительно не связанные задачи – изменение пространственного положения кресла и изменение его формы, всю систему можно разбить на две составляющие подсистемы. Управление обоими частями должно осуществляться одним элементом, в качестве которого выступает микроконтроллер. Микроконтроллер также связывает панель управления с системой.

2 Математическая модель

При выполнении данной работы должна быть получена система управления, взаимодействующая с человеком. Эта система должна получать сигналы от пользователя (водителя), которые после обработки идут на исполнительные механизмы. Так же должны анализироваться сигналы, поступающие с датчиков, на систему, которые либо накладывают ограничения на работу системы, либо полностью определяют ее. Так как в проекте решаются две относительно не связанные задачи – изменение пространственного положения кресла и изменение его формы, всю систему можно разбить на две составляющие подсистемы. Управление обоими частями должно осуществляться одним элементом, в качестве которого выступает микроконтроллер. Микроконтроллер также связывает панель управления с системой.

При работе на любую систему поступает ряд воздействий, часть из которых предусмотрена самой системой, как правило, контролируема и называется вектором входных воздействий, а часть является неконтролируемой, оказывая в основном вредные воздействия, с которыми необходимо бороться, такие воздействия называются возмущающими или помехой. Сама система, обработав входные воздействия, с учетом возмущения, формирует на выходе некоторый выходной сигнал.

При рассмотрении данной системы входным воздействием является сигнал, поступающий с панели управления. Этот сигнал представляет собой единичный скачок.

На выходе системы стоит двигатель, который осуществляет изменение пространственного положения сиденья, следовательно, именно с него наблюдается выходное воздействие, оказываемое на сиденье. Данное воздействие представляет собой угол поворота двигателя, который в случае спинки передается непосредственно на сиденье, либо преобразуется в поступательное движение подушки или подголовника.

Возмущающих воздействий в системе, как правило, много. Однако в данной системе можно выделить одно, наиболее значимое воздействие, оказываемое человеком, а именно его массой. Это воздействие представляет собой момент сопротивления создаваемый на валу двигателя, что может привести к замедлению скорости последнего вплоть до полной остановки.

2.1 Математическая модель двигателя постоянного тока (ДПТ)

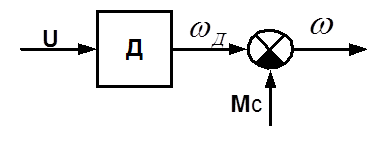

Структурная схема двигателя постоянного тока представлена на рис. 3

Рис. 3 Структурная схема ДПТ

На рис. 3 использованы следующие обозначения:

Д – двигатель

Мс – момент сопротивления, приложенный к валу двигателя

ωД - скорость вращения вала двигателя

ω – скорость вращения вала с учетом момента сопротивления

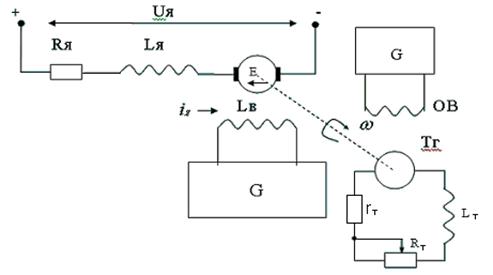

Расчётная схема двигателя постоянного тока независимого возбуждения (ДПТ НВ) представлена на рис. 4.

Рис. 4 Расчётная схема ДПТ

На рис. 4 использованы следующие обозначения:

- Lя – полная индуктивность цепи якоря ДПТ НВ, Гн;

- Rя – полное активное сопротивление цепи якоря, Ом;

- Е – ЭДС вращения якоря, В;

- – ток в цепи якоря, А;

- w – механическая угловая скорость, рад/с;

- Lн – полная индуктивность в цепи якоря тормоза, Гн;

- – полное активное сопротивление цепи нагрузки, Ом.

G – источник постоянного напряжения

Kн – коэффициент нагрузки

Фд – магнитный поток

Из литературы известно, что математическая модель ДПТ НВ имеет следующий вид:

где, U – напряжение цепи якоря ДПТ НВ, В;

– электромагнитный коэффициент двигателя;

М, Мс – соответственно момент развиваемый двигателем и момент статического сопротивления, развиваемый тормозом на валу двигателя, ;

J – момент инерции, ;

Хн – полное сопротивление цепи нагрузки, Ом.

Подставляя уравнения (2.2) и (2.3) в уравнение (2.4) получаем:

(2.5)

где, – электромагнитный коэффициент тормоза двигателя.

Продифференцируем данное уравнение и подставим его в уравнение (2.1):

(2.6)

Приведём данное уравнение к стандартному виду

следовательно:

,

где,

откуда

.
