Специализированный подвижной состав автомобильного транспорта и погрузочно-разгрузочные средства

В основном подъемные механизмы

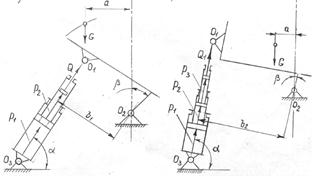

оборудованы гидравлическим приводом. Масляный насос приводится от двигателя автомобиля через коробку отбора мощности. Гидроцилиндры подъемных механизмов могут иметь горизонтальное, наклонное или вертикальное расположение. Гидроцилиндры располагаются на раме автомобиля-самосвала под кузовом, в передней части рамы или на переднем борту кузова (рис. 3.1). С изменением угла подъема кузова изменяется угол α наклона цилиндров и плечи (а) и (b) моментов. Таким образом, для каждого угла β подъема кузова усилия Q на штоках выдвижных звеньев и давление (p) в гидроцилиндрах подъемника бут различными. Из уравнения моментов относительно точки О2 суммарное усилие на штоках определяется следующим образом:

где G – масса груза кузова, кг; – суммарное усилие на штоках гидроцилиндров, Н; a и b1- плечи, на которые действуют соответственно G и Q .

Давление в гидроцилиндрах:

где F – суммарная площадь цилиндров, м2.

Гидросхема подъемного механизма автомобиля-самосвала ЗИЛ–ММЗ–4502

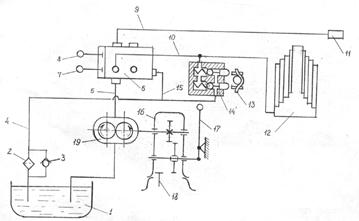

На автомобиле-самосвале ЗИЛ – ММЗ – 4502 и его модификациях установлены гидравлические подъемные механизмы с телескопическими плунжерными цилиндрами. Принципиальная схема гидравлического подъемного механизма показана на рис. 3.2.

Рисунок 3.2 – Гидравлическая схема подъемного механизма автомобиля-самосвала ЗИЛ – ММЗ – 4502

3.3. Ход работы

Изучить принцип работы подъемного механизма самосвала ЗИЛ – ММЗ – 4502.

Рассчитать суммарное усилие на штоках для заданной преподавателем массы груза и плеч моментов.

G= 3000 кг; a = 2,5 м; и b1= 2 м Q= 3750 Н

Таблица 3.1 – Основные технические данные строительных и сельскохозяйственных автомобилей-самосвалов

Таблица 3.1 – Основные технические данные строительных и сельскохозяйственных автомобилей-самосвалов

ПРАКТИЧЕСКОЕ 3АНЯТИЕ №4

ИСПОЛЬЗОВАНИЕ СИСТЕМНО-МОРФОЛОГИЧЕСКОГО ПОДХОДА ПРИ ВЫБОРЕ И ПРОЕКТИРОВАНИИ АВТОКРАНА

Цель работы: изучение и анализ основных конструкций автокранов на основе системно—морфологического подхода

Общие сведения

Краны относятся к грузоподъемным машинам с рабочим органом прерывного действия. Они предназначены для погрузки и выгрузки оборудования, тяжелых машин, проката, металлических конструкций, контейнеров, пакетных грузов, сборных железобетонных изделий и т.п.

Стационарные краны не имеют самоходного шасси и монтируются в пунктах погрузки и разгрузки постоянно или на длительное время.

Передвижные (мобильные) краны монтируются на самоходном шасси и могут быть перемещены в течение небольшого отрезка времени на погрузочно-разгрузочные пункты. К передвижным кранам относятся автомобильные краны, а также краны на пневмоколёсном, гусеничном или железнодорожном ходу.

На основе системного анализа система «мобильный кран» может быть разбита на подсистемы (рис. 4.1).

Рисунок 4.1. – Структурный анализ системы мобильного крана

Наиболее распространенный автокран грузоподъемностью 3т ЛАЗ-690 монтировался на шасси ЗИЛ– 150, ЗИЛ– 164, позднее – на шасси ЗИЛ– 130. Крановое оборудование состоит из съемной неповоротной рамы 1 с опорными домкратами (аутригерами) 3, стабилизатором и опорным кругом поворотной платформы 2, на которой размещены стрела 7, портал 5 с промежуточными блоками, механизм 4 для подъёма и опускания груза на крюке, подъёма и опускания стрелы в вертикальной плоскости и повороте стрелы в горизонтальной плоскости, кабины 6 крановщика. К нижней части опорного круга прикреплен корпус конического редуктора. Привод рабочих механизмов крана осуществляется от коробки отбора мощности, откуда через карданную передачу и конический редуктор вращение передается вертикальному валу центрального реверса. Лебедки подъема груза и подъёма стрелы приводятся во вращение при помощи червячных пар. На концах червячных валов закреплены шкивы с ленточными тормозами замкнутого типа, отрегулированными так, чтобы при выключенном приводе лебедки барабан не мог произвольно поворачиваться под действием веса груза.

Краны на специальном шасси автомобильного типа отличаются от других мобильных кранов высокой транспортной скоростью, повышенной проходимостью и маневренностью, а также лучшими грузовыми характеристиками при работе без выносных опор. Кран состоит из шасси автомобильного типа с 3…8 осями, жесткой балансирной подвески и телескопической стрелы, что обеспечивает движение кранов по дорогам различной категории. Все краны имеют кабину шасси и отдельную кабину для управления краном при производстве грузовых работ. На шасси кранов грузоподъемностью 25…40 т силовая установка шасси обеспечивает работу всех рабочих механизмов, а на кранах грузоподъемностью 63…100 т имеется дополнительный двигатель для механизмов на поворотной части. Краны имеют гидравлический привод, телескопические выдвижные стрелы и выносные опоры.
