Баланс мощности МТА

Мощность тракторного двигателя расходуется на выполнение полезной работы, преодоление внешних и внутренних сил сопротивления.

Распределение мощности двигателя на преодоление различных видов сопротивлений называется балансом мощности, или рабочим балансом МТА (при равномерном движении), т.е.

Ne = NM + Nf + Nδ + Nα + Ne вом + Nt. (1)

Потери мощности в трансмиссии (кВт) свя

заны с преодолением сил трения в подшипниках, шестернях, механизмах гусеничной цепи. Их можно определить по формуле

NM = Ne (1 - η мг),(2)

где η мг — КПД трансмиссии (для колесных тракторов — в пределах 0,90—0,92, для гусеничных — 0,86—0,88; на его значения оказывают влияние такие эксплуатационные факторы, как качество смазки, технического обслуживания и регулировки).

Потери мощности на перекатывание трактора связаны с образованием колеи ходовым аппаратом, а также с деформацией шин, преодолением сил трения в подшипниках колес (гусеницах) и др. Эти потери (кВт) зависят от скорости движения агрегата:

Nf = Pf • vp = G• fт• vp(3)

Здесь Pf = G • fr — сопротивление перекатыванию трактора, кН; vp — рабочая скорость агрегата, м/с.

Потери мощности на буксование (кВт) обусловлены недостаточным сцеплением ходового аппарата с почвой. При этом почва сдвигается, что сопровождается буксованием и снижением поступательной скорости движения трактора:

Nδ = Ne • η мг • δ/100.(4)

где δ — буксование, %.

Потери мощности (кВт) на преодоление трактором подъема можно определить, если известны сила сопротивления подъему Р(, и скорость движения агрегата:

Nα = Pf • vp = G • vp • i /100 (5)

Мощность Ne вом, которая расходуется двигателем на привод механизмов через ВОМ, рассчитывается по формуле:

Ne вом = N вом / η вом (6)

Полезная (тяговая) мощность (кВт), т.е. мощность, которая расходуется на тягу рабочих машин, зависит от условий работы.

Для тяговых и тягово-приводных агрегатов

Nt = RM • vp = vp (ko • b+ GM • i/100) (7)

для транспортных агрегатов

Nt = RM • vp = vp (ko • b+ GM • i/100) (8)

'

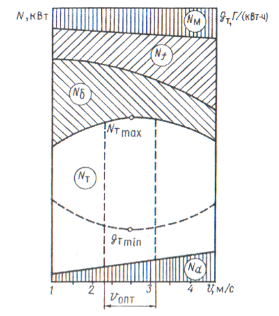

Затраты мощности зависят от скорости движения агрегата, поэтому баланс мощности можно изобразить с помощью графика (рис. 1). Если нанести на графике кривую удельного тягового расхода топлива, то увидим, что минимальный удельный расход

соответствует максимальному значению тяговой мощности Nt max . Это очень важно для правильного комплектования машинно-тракторных агрегатов и выбора загрузочных и скоростных режимов их работы.

Рис. 1. График зависимости затрат мощности от скорости движения трактора

Производительность агрегата пропорциональна тяговой мощности Nt, а расход топлива на единицу выполненной работы пропорционален удельному расходу. Значит, наибольшей производительности и экономичности (по расходу топлива) можно достичь, когда трактор работает в режиме максимальной тяговой мощности Nt max (или близкой к ней) при минимальном удельном расходе топлива gT min , т.е. при оптимальных рабочих скоростях.

Для современных гусеничных тракторов эти скорости примерно равны 2,0—2,5 м/с, а для колесных — 3—4 м/с. Однако при комплектовании агрегатов не всегда удается этого добиться, так как могут быть ограничения рабочей скорости по агротехническим требованиям (качество работы), а также из-за превышения допустимого буксования и др.

Анализ и расчет эксплуатационных показателей МТА

Расчет эксплуатационных показателей МТА, которые указанны в задачах данной работы, проводят для каждого состояния почвы на заданных рабочих скоростях движения МТА по формулам используя данные технических характеристик тракторов.

Касательную силу на ведущих колесах (звездочках) трактора рассчитывают по формуле:

где Pкн– номинальная касательная сила тяги трактора, кН;

Мg - номинальный крутящийся момент двигателя, кН.м;

Nне - номинальная эффективная мощность двигателя, кВт;

iм - общее передаточное число трансмиссии;

ηм.г. - КПД трансмиссии и движителя;

r к - радиус колеса ведущего, м;

nн - номинальная частота вращения коленчатого вала двигателя, 1/мин-1

ηм.г. = ηmц • ηnк • ηr,

где ηц, ηк, η r - КПД соответственно пары цилиндрических, конических шестерен и гусеничной цепи;

m, n - количество пар цилиндрических и конических шестерен, находящихся в зацеплении при работе на данной передаче (определяется из кинематической схемы трансмиссии трактора).

Радиус колеса вычислить с учетом усадки шины по формуле:

rк = ro + Кш + hш,

где ro - радиус стального обода колеса, м;

Кш - коэффициент усадки шины (Кш = 0,75 . . . 0,80)

hш - высота шины, м.

Для гусеничных тракторов rк равняется радиусу начальной окружности ведущей звездочки.

Сила сцепления ходового аппарата трактора с почвой рассчитывается по формуле:

Рсц = Gсц • μ, кН

где Gсц – сцепной вес трактора, кН

μ - коэффициент сцепления ходового аппарата с почвой.

Сцепной вес тракторов гусеничных и колесных с двумя ведущими мостами при работе в составе МТА на горизонтальной местности равен весу трактора, а при наличии подъемов (склонов) вычислить по формуле:

Gсц = Gтр • cos α,

где Gтр - сила тяжести трактора, кН

α - угол подъема (спуска), град.

У колесных тракторов с одной ведущей осью сцепной вес при движении по склону:

Gсц = 32Gтр • cos α,

Движущую агрегат силу Рдв для всех вариантов определяют с учетом работы МТА.

При достаточном сцеплении движителей трактора с почвой, когда сила сцепления Рсц больше номинальной касательной силы Pкн (Рсц≥Pнк) движущая агрегат сила будет равна номинальной касательной, то есть:

Рдв = Pкн

При недостаточном сцеплении движителей трактора с почвой, когда сила сцеплении Рсц меньше номинальной касательной силы Pнк (Рсц < Pнк) движущая агрегат сила будет равна силе сцепления трактора, то есть:

Рдв = Pсц

В этом случае работа трактора в составе МТА не позволяет полностью использовать мощность двигателя.

Таким образом, в зависимости от условий работы МТА величины движущей силы трактора находится в пределах:

Pнк ≥ Рдв ≤Pсц

При недостаточном сцеплении, когда Pсц < Pнк потеря касательной силы тяги ΔРк будет равна:

ΔРк = Pкн – Pсц, кН

Усилие, затрачиваемое на перекатывание трактора рассчитывается по формуле:

Рf = Gтр * fтр * cosα, кН

где fтр - коэффициент сопротивления качению трактора.

Усилие затрачиваемое на подъем (спуск) трактора Рα определяется по формуле:

Рα = ±Gтр • sin α, кН

Тяговое усилие трактора определяется из уравнения тягового баланса трактора в составе МТА по формуле:

Ркр = Рдв - Рf ± Р α, кН

Здесь возможны два варианта расчета усилия на крюке трактора:

1. сцепление ходового аппарата трактора с почвой достаточно (поверхносный слой почвы прочный), т.е.

Страница:  1  2
