Конструкция экипажной части тепловоза

Буксовый узел. Корпус буксы представляет собой фасонную стальную отливку с кронштейнами для установки пружин рессорного подвешивания. Внутренняя полость корпуса расточена под наружные кольца буксовых подшипников. В корпусе буксы выполнены клиновидные пазы для крепления поводков буксы. В передней крышке буксы смонтирован осевой упор с пружиной, поджимающей упорный подшипник. Задняя крышка буксы

уплотнена лабиринтным кольцом. Буксовый узел собран на двух роликовых подшипниках, между которыми установлены дистанционные кольца. В качестве осевого упора качения применен шарикоподшипник упорный. Одно кольцо упорного подшипника напрессовано на проточенную шейку оси колесной пары, а другое - на упор, который поджимается к шарикам пружиной.

В буксы крайних колесных пар установлены резиновые амортизаторы для компенсации перекосов и смягчения ударных нагрузок от оси на переднюю крышку буксы. В принципе конструкция букс средней и крайней колесных пар одинакова. Путем демонтажа амортизатора буксу крайней колесной пары можно переоборудовать под установку на среднюю колесную пару.

Поводок буксовый 16 (см. рис. 5) соединяет буксу с рамой тележки и передает ей горизонтальные, продольные и поперечные усилия. Корпус поводка представляет собой стальную отливку с двумя головками, имеющими цилиндрические отверстия, расточенные под втулки амортизаторов. Амортизаторы конструктивно образуются стальными втулками, запрессованными в головке поводка, резиновыми втулками и валиками с трапециевидными хвостовиками. К торцовым поверхностям корпуса поводка прикреплены торцовые амортизаторы.

Головки поводка и соответственно амортизаторы, и валики между собой имеют конструктивные различия. Головка поводка, крепящегося к раме тележки, и валик по своим линейным размерам больше головки и валика поводка, крепящегося к буксе. Амортизатор поводка большей головки состоит из двух резиновых втулок, разделенных стальным разъемным кольцом.

Колесная пара. Колесную пару тепловоза образуют два напрессованных на ось колесных центра с бандажами. Рабочие поверхности оси для повышения усталостной прочности и уменьшения износа накатаны. Структура стали оси контролируется ультразвуковой дефектоскопией, а состояние поверхности - магнитной дефектоскопией. В один торец оси в центровое сверление запрессовывается стальная втулка привода скоростемера. С противоположного торца на ось напрессована в нагретом состоянии ступица ведомого зубчатого колеса тяговой передачи с натягом 0,18-0,22 мм. Колесные центры изготовлены из стальной отливки и напрессованы на ось с натягом между посадочными поверхностями оси и центра0,18-0,3 мм. При напрессовке центров снимается диаграмма усилий.

На наружный диаметр центра в горячем состоянии до упора в бурт с натягом 1,3-1,6 мм насажен бандаж. В выточку бандажа заводится и закаты­вается бандажное кольцо. Сформированная колесная пара должна соответст­вовать требованиям Инструкции по освидетельствованию, ремонту и формированию колесных пар локомотивов и электросекций, утвержденной ЦТ МПС. При принудительном смазывании моторно-осевого подшипника для привода шестеренного насоса, подающего масло в моторно-осевой подшипник, на оси колесной пары установлена ведущая шестерня.

Тяговый редуктор. На тепловозе установлен одноступенчатый цилиндрический тяговый редуктор (рис. 6). Ведущая шестерня посажена на конусный хвостовик вала якоря тягового электродвигателя. Упругое зубчатое колесо состоит из посаженной на ось 4 ступицы 12, с буртом которой восемью призонными втулками 13 и восемью болтами 22 с корончатыми гайками 14 через шайбы скреплены тарелки 15 и 27. Между тарелками находится зубчатый венец 19, опирающийся на бурт ступицы 12 через девяносто роликов 30. Поверхность бурта ступицы под ролики сферическая, а зубчатого венца - цилиндрическая. Взаимное положение тарелок и ступицы заклеймено. К тарелкам прикреплены защитные кольца 29. Диаметральный зазор между венцом, роликами и ступицей составляет 0,4-0,6 мм.

Вращающий момент от венца к тарелкам передается восемью мягкими 16 и восемью жесткими 31 установленными через один упругими элементами. При этом элементы 16 в свою очередь установлены через один буртами по разные стороны венца, т.е. между венцом и каждой тарелкой равномерно по окружности расположены бурты четырех элементов 16, которые ограничивают осевое перемещение венца и сползание его с роликов. Все жесткие элементы 31 установлены буртами к колесному центру. В канавках втулок всех элементов поставлены пружинные кольца 21.

Тяговый редуктор защищен кожухом. Нижняя 2 и верхняя 3 половины кожуха скреплены между собой по лапам через дистанционные прокладки 9 четырьмя болтами 8 с корончатыми гайками 10 и крепятся к тяговому элек­тродвигателю тремя болтами 11. Момент затяжки болтов 8 должен быть в пределах 245+49 Н * м (25+5 кгс * м), а болтов 11 - 1570+196 H * м (1604"20 кгс • м). На обечайке верхней половины кожуха размещен сапун 5, а нижней половины - заливная горловина с пробкой 1. Уплотнением пробки служит резиновая прокладка. Нижняя кромка отверстия горловины является верхним уровнем смазки в кожухе. По разъему верхней половине приварены разновысокие накладки: наружные 17-фасонные и внутренние 20-плоские, между ними уложена резиновая трубка 18 и заложена смазка.

Рис. 6. Тяговый редуктор (двигатель ЭД118Б):

1- пробка заливной горловины; 2, 3 - половины кожуха нижняя и верхняя; 4 - ось колесной пары; 5-сапун; 6-электрический двигатель тяговый; 7 - шестерня ведущая; 8, 11, 22 - болты; 9 - прокладка; 10, 14- гайки; 12 - ступица; 13, 25 - втулки; 15, 27-тарелки; 16 -элемент упругий (мягкий); 17- накладка наружная; 18 - трубка резиновая; 19 - венец зубчатый; 20 - накладка внутренняя; 21 - кольца дружинные; 23 - отбойник; 24 - вкладыш; 26 - корпус электродвигателя; 28 - кольцо уплотнительное; 29 - кольцо; 30 - ролик; З1-элемент упругий (жесткий); 32 - кольцо войлочное.

Для предотвращения попадания смазки из моторно-осевого подшипника в кожух и наоборот вкладыш 24 и втулка 25 образуют лабиринтное уплотнение. Между корпусом электродвигателя 26 и кожухом имеется уплотнительное кольцо 28. Между кожухом и тяговым электродвигателем со стороны шестерни 7 уложено войлочное кольцо 32.

Моторно-осевой подшипник. Тяговый электродвигатель ЭД118А опирается на ось колесной пары через два разъемных моторно-осевых подшипника (рис. 7). Верхний вкладыш 24 устанавливается в прилив остова двигателя, а нижний 2, имеющий окно под пакет фитилей 15 смазывающего устройства, в корпус подшипника 16, который крепится к остову двигателя четырьмя болтами 20. От поворота вкладыши удерживаются шпонкой 22.

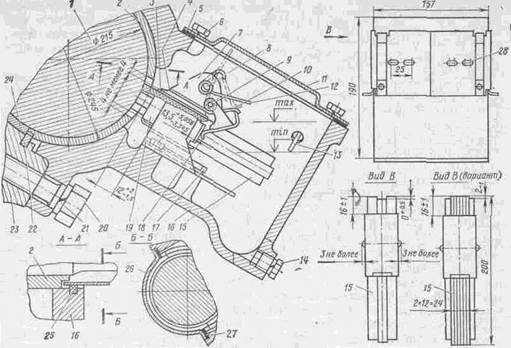

Рис. 7. Моторно-осевой подшипник:

1 - ось колесной пары; 2, 24 - вкладыши нижний и верхний; 3 - пружина пластинчатая; 4 - направляющая корпуса; 5 - прокладка; 6, 17, 20 - болты; 7 - корпус польстера; 8 - стержень; 9 - ось рычага: 10 - пружина; 11, 27 - крышка; 12 - фиксатор пружинный; 13 - масломер; 14 - пробка сливная; 15 - пакет фитилей; 16 - корпус подшипника; 18 - рычаг; 19 - коробка пакета фитилей; 21 - шайба пружинная; 22 - шпонка; 23 - остов тягового двигателя; 25 - шнур уплотнительный; 26 - уплотнение; 28 - скоба.
