Улучшение организации дорожного движения

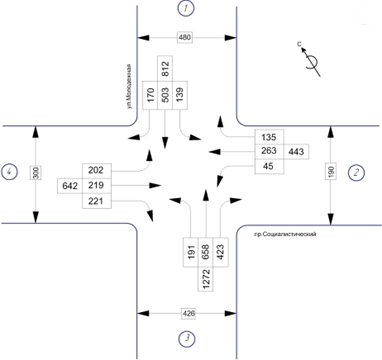

Рисунок 3 – Цифрограмма транспортных и пешеходных потоков

Определение потоков насыщения

Потоки насыщения Мнi по j-му направлению движения определяются для расчета элементов светофорного цикла. Для расчетного и экспериментального определения Мнi следует использовать способы, изложенные в учебнике.

Таблиц

а5 – Данные материалов транспортных потоков

Поток насыщения Мн определяется по формуле:

,где (7.1)

a,b,c – интенсивность транспортных средств, движущихся прямо, налево и направо соответственно; %.

Таблица 6 Потоки насыщения по состоянию на 07.04.10 г., 14.00 - 15.00 ч.

Расчетная и экспериментальная оценки задержки транспорта

Расчетное значение задержки определяемся по измеренным значениям тактов светофорного цикла и интенсивности транспортных потоков в каждой фазе.

Задержка в i-й фазе определяется:

,где (8.1)

Tzi- часовая задержка в i-й фазе, авт./ч.;-суммарная интенсивность на перекрестке со всех подходов, авт./ч.; - интенсивность со всех подходов в i-й фазе, авт./ч.; - длительность разрешающего такта и переходного интервала в i-й фазе; - длительность цикла.

Общая задержка на перекрестке определяется суммированием задержек в отдельных фазах:

(8.2)

Таблица 7 – Протокол исследования задержек
