Проектирование АТП КамАЗ с аккумуляторным участком

Плотность электролита повышается при испарении воды во время перезаряда аккумуляторов или в результате доливки в аккумуляторы электролита, а не воды. В случае повышения плотности электролита больше нормы ускоряется разрушение активного вещества и решеток электродов, а также ускоряется сульфатация активного вещества, что снижает емкость и срок службы батареи.

Плотность электролита измеряют д

енсиметром или плотнометром (рис. 3). Денсиметр имеет цену деления 10 кг/м3 (т. е. 0,01 г/см), а плотномер 0,02 г/см3. показания приборов зависят от температуры, поэтому измерение плотности необходимо производить совместно с измерением температуры. Если температура электролита значительно отличается от +25 ºС, то к показаниям приборов необходимо добавить или отнять поправку (табл. 4).

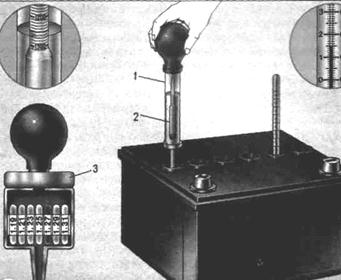

Рис. 3. Измерение плотности электролита

Таблица 1. Температурные поправки к показаниям денсиметра для приведения плотности электролита к 25 ºС

Температура электролита, ºС

Поправка, г/см3

Температура электролита, ºС

Поправка, г/см3

-65 .-50

-0,06

-4 .+10

-0,02

-49 .-35

-0,05

+11 .+25

-0,01

-34 .-20

-0,04

+26 .+40

+0,01

-19 .-5

-0,03

+41 .+55

+0,02

Более точно температурную поправку к показаниям денсиметра можно подсчитать. На каждый градус изменения температуры в показания денсиметра следует вводить поправку, равную 0,7 кг/м3 (0,0007 г/см3). Если температура выше 25 ºС, поправку к показаниям прибавляют, если ниже – вычитают.

Для измерения плотности электролита денсиметром необходимо с помощью резиновой груши (см. рис. 25) несколько раз (для удаления пузырьков воздуха со стенок колбы 1) набрать электролит до всплытия поплавка 2. Не вынимая денсиметр из аккумулятора и не допуская касания поплавком стенок колбы, по впадине метиска электролита в колбе и по шкале поплавка определяют плотность электролита.

В корпусе плотнометра 3 помещены семь пластмассовых поплавков различной массы. Поплавок, регистрирующий плотность 1,27 г/см3, окрашен. На корпусе против каждого поплавка выполнена надпись наименьшей плотности, при которой всплывает поплавок. Плотность определяют по тому всплывающему поплавку, против которого выполнена надпись с большей цифрой.

Определение плотности производят по положению поплавков через некоторое время после заполнения корпуса электролитом, что необходимо для выравнивания температуры электролита и поплавков. После этого поплавки займут определенное положение, т. е. опустятся или поднимутся.

Плотность электролита в проверяемых аккумуляторах батареи не должна отличатся более чем на 0,01 г/см3 (10 кг/м3), в противном случае батарею необходимо зарядить и произвести корректировку плотности электролита доливкой в аккумуляторы воды в случае, когда плотность будет больше нормы, и доливкой электролита плотностью 1,40 г/см3, когда она будет ниже нормы, предварительно отобрав из аккумуляторов нужное количество электролита. После доливки в аккумуляторы воды или электролита плотностью 1,40 г/см3 нужно продолжить заряд батареи в течение 25 – 30 мин для полного перемешивания электролита и снова измерить плотность его. Значения плотности электролита в аккумуляторах батареи в зависимости от климатического района эксплуатации и времени года приведены в табл. 2

Таблица 5. Нормы плотности электролита*

Климатические районы

Время года

Плотность электролита, приведенная к 25 ºС, г/см3

заливаемого

заряженной батареи

Очень холодный

Зима

1,28

1,30

Лето

1,24

1,26

Холодный

Круглый год

1,26

1,28

Умеренный

Круглый год

1,24

1,26

Теплый, влажный, жаркий, сухой

Круглый год

1,21

1,23

* Допускается отклонение плотности от приведенной не более +0,01 г/см3

По плотности электролита в аккумуляторах судят о степени разреженности аккумуляторов и о пригодности всей батареи к эксплуатации.

Снижение плотности электролита на 0,01 г/см3 по отношению к плотности у полностью заряженного аккумулятора соответствует разряду аккумулятора соответствует разряду аккумулятора примерно на 6%. Например, если плотность электролита в заряженном аккумуляторе была 1,28 г/см3, а измеренная при +25 ºС – 1,22 г/см3, то плотность понизилась на 36%.

Степень разряженности всей батареи определяется по степени разряженности всей батареи определяется по степени разряженности аккумулятора, имеющего самую низкую плотность электролита. Батареи, разряженные более чем на 25% зимой и более чем на 50% летом, снимают с эксплуатации и заряжают.

Для определения пригодности батареи к эксплуатации удобно использовать табл. 3.

Таблица 3. Плотность электролита (г/см3) при 25 ºС и различной степени разряженности аккумулятора

Полностью заряженная батарея

Батарея разряжена на

Полностью заряженная батарея

Батарея разряжена на

25%

50%

25%

50%

1,30

1,26

1,22

1,24

1,20

1,16

1,28

1,24

1,20

1,23

1,19

1,15

1,26

1,22

1,18
