Проектирование деревянного моста

Вывод: Принятое сечение бруса 0,21×0,17 м2 удовлетворяет условиям прочности но нормальным и скалывающим напряжениям, уменьшение размеров которого приведет к невыполнению условия прочности но нормальным напряжениям

3.2.6 Расчет на прочность по смятию в местах опирания на насадки

3.2.7 Расчетная схема

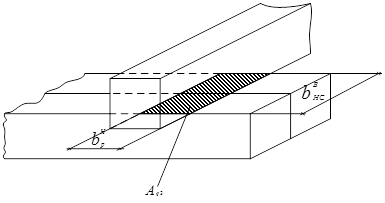

Схема к расчету на прочность по смятию в местах опирания на н

асадки приведена на рисунке 2.3

Рис. 2.3 Расчетная схема

3.2.8 Расчетное давление

Расчетное давление в месте опирания пакета на насадку определяют по формуле:

где - количество пакетов в пролетном строении;- динамический коэффициент [1, п. 2.22*];- коэффициент сочетаний для временной вертикальной нагрузки от подвижного состава железных дорог [1, п. 2.2];- нормативная временная вертикальная нагрузка СК соответственно при расчете пакетов, кН/м;- площадь линии влияния соответственно при расчете пакета, м; – коэффициент надежности по нагрузке к весу деревянных конструкций ; - коэффициент надежности по временной вертикальной нагрузке.

3.2.9 Условие прочности пакета по смятию в местах его опирания на насадку

где - площадь смятия между брусом пакета и насадкой опоры, ; – количество площадок смятия в одном пакете; - расчетное сопротивление древесины местному смятию поперек волокон на части длины элемента.

;

где – ширина бруса понизу составной балки, м; – ширина насадки поверху.

,

где - сжатие и смятие всей поверхности поперек волокон,; - длина площадки смятия вдоль волокон древесины, см.

;

;

Условие выполняется

Анализ результатов:

;

Вывод: Две насадки сечением 0.22*0.22 удовлетворяют условие прочности

3.3 Проверка составного пакета по ограничению продольного прогиба

Проверку прогиба в середине пролета составного пакета на колодках , производят по формуле:

где – количество составных пакетов в поперечном сечении пролетного строения; – количество составных балок в одном составном пакете; – момент инерции брутто сечения составной балки относительно её нейтральной оси, ;– модуль упругости для определения деформаций от временных нагрузок [1, п. 6.15]; – коэффициент условий работы, учитывающий влияние податливости соединений на шпонках [1, п. 6.33]; – коэффициент условия для деревянных балочных пролетных строений мостов [1, п. 1.43].

,

;

Условие выполняется

Анализ результатов

;

Вывод: Уменьшить сечение бруса нельзя, так как не пройдет расчет нормального соединения

3.4 Расчет соединения на колодках

3.4.1 Расчет расчетной сдвигающей силой.

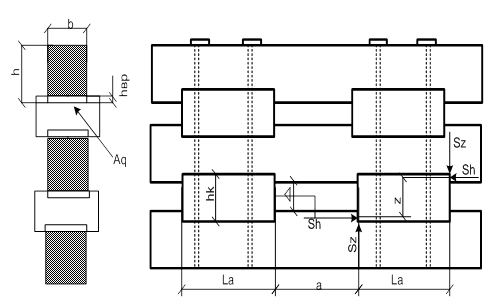

3.1 Схема к расчету соединения бревен в составных пакетах с соединением на колодках

Геометрические характеристики сечения составной балки пакета.

Принятые размеры бруса пакета: ;

Принятые размеры колодки: hk=0,1La=0.21м; а=0.28bk=0.1

=(1,5*406,2515*0,011)/(3*0.0049*9)=15.1553 МН

где: М0.5-изгибающий момент в середине пролета составного пакета, МН*м; -статический момент площади сечения составной балки брутто, лежащей за рассматриваемым рядом колодок, относительно нейтральной оси.м3;nb-количество составных балок в пакете;Ibr-момент инерции брутто всего сечения составной балки пакета относительно нейтральной оси м4;nk-количество колодок в рассматриваемом ряду на длине полу пролета балки.

3.4.2 Расчет соединения по прочности на смятие по площади упора колодки в элемент

Где: -расчетное усилие смятия, МН; Аq-площадь смятия, м2.Аq=b*hвр; mq- коэффициент условий работы, принимаемый в данном слч. равным 1.-расчетное сопротивление на смятие вдоль волокон, мПа
