Погрузочно-разгрузочные и штабелирующие машины

Торговля является одной из наиболее трудоемких отраслей народного хозяйства, между тем значительная масса грузов здесь еще перерабатывается вручную. Низкий уровень механизации труда в торговле вызывает постоянную потребность в кадрах и их большую текучесть.

Наиболее трудоемкими в торговле являются погрузочно-разгрузочные и транспортно-складские работы. Это вызвано тем, что большинство маг

азинов, баз, складов имеют небольшую площадь, строились без учета механизации этих работ, в них трудно использовать многие из имеющихся видов подъемно-транспортного оборудования.

Дальнейшее развитие розничной торговой сети и складского хозяйства, применение прогрессивной технологии товародвижения на индустриальной основе с использованием тары-оборудования и контейнеров потребовали механизации и автоматизации трудоемких процессов, выполняемых при погрузочно-разгрузочных и транспортно-складских работах. При замене ручного труда машинами и аппаратами выделяют следующие стадии механизации: частичная механизация, механизация, комплексная механизация и автоматизация.

Внедрение комплексной механизации и автоматизации погрузочно-разгрузочных и транспортно-складских работ дает значительный экономический и социальный эффект. Капитальные вложения в механизацию этих работ отличаются высокой эффективностью. Они окупаются за 1,5 - 3 года. При прочих равных условиях экономия трудовых ресурсов за счет механизации в 3 - 6 раз больше, чем при осуществлении аналогичных мероприятий в основном производстве.

Высокого уровня организации работ можно достичь за счет перехода от использования отдельных видов подъемно-транспортной техники к внедрению высокопроизводительных систем, машин и автоматизированных перегрузочных комплексов.

При механизации труда в торговле создаются условия для внедрения прогрессивных методов продажи товаров, увеличения объема предоставляемых покупателям дополнительных услуг, повышения культуры обслуживания, сокращается потребность в кадрах.

Важнейшими направлениями совершенствования производства подъемно-транспортного оборудования являются: расширение номенклатуры выпускаемого оборудования; увеличение производства отдельных машин и комплексов оборудования (механизированных и автоматизированных), модернизация оборудования; унификация его узлов и деталей; снятие с производства устаревшего оборудования. Для новых моделей подъемно-транспортного оборудования характерны более высокая производительность, надежность и безопасность в работе, удобства при эксплуатации и техническом обслуживании, экономичность в потреблении энергии, а также компактность, что особенно важно при механизации труда в небольших магазинах и на складах.

Классифицируют подъемно-транспортное оборудование:

- по функциональному назначению: грузоподъемные машины и механизмы (лифты, подъемники, краны), транспортирующие машины (конвейеры), машины подвесного транспорта (электро- и автотележки, подвесные электротягачи), машины напольного транспорта (авто- и электропогрузчики, электроштабелеры), погрузочно-разгрузочные машины;

- по принципу действия: периодического цикличного (блоки, лебедки, краны, лифты, погрузчики) и непрерывного действия (конвейеры, транспортеры);

- по виду привода: ручного действия (грузовые тележки), механического действия (электротележки, электропогрузчики и др.) и гравитационные, использующие силу тяжести перемещаемых грузов (наклонные спуски, рольганги);

- по конструктивным признакам: стационарные, передвижные;

- по техническим параметрам - массе, габаритам, грузоподъемности, мощности привода.

Грузовые тележки (рис. 1, 2) - самое простое и распространенное средство малой механизации для горизонтального перемещения грузов. Тележки выпускаются с ручным и механическим приводом, грузоподъемностью от 50 до 3200 кг. Их обозначения следующие: ТГ - тележка грузовая для тарно-штучных грузов, ТГМ - тележка грузовая модернизированная, ТГВ - с подъемными вилами, ТГШ - для перевозки бочек и затаренных грузов. Цифры указывают грузоподъемность.

Тележка ТГ-50 состоит из сварной металлической рамы с деревянным настилом. Передние спаренные колеса поворотные, а задние - неповоротные. Ручка тележки откидная, шарнирно прикреплена к оси передних колес

Тележка ТГ-125 состоит из грузовой платформы, двух поворотных и двух неповоротных колес на одной оси.

Тележка ТГШ-250 имеет съемную металлическую платформу для перевозки затаренных грузов. При транспортировке бочек платформу снимают. На вертикальном стержне расположен фиксатор для захвата бочек при перевозке.

Тележка ТГВ-500М с гидравлическим подъемом вил состоит из подъемной рамы с вилами, ручного привода подъема вил, двух спаренных передних поворотных колес и двух задних катков. Поворотные колеса связаны с водилом. Вилы поднимаются плунжерным гидравлическим насосом. Высота подъема вил от уровня пола 125 мм.

Электротележки применяют для горизонтального транспортирования товаров в упаковке на короткие расстояния в крупных .магазинах, на базах и складах. Грузоподъемность таких тележек 1 и 2 т, скорость передвижения до 20 км/ч. Тележки могут иметь кран грузоподъемностью до 250 кг, подвижную или неподвижную платформу. В частности, электротележка ЭТ-2040 грузоподъемностью 2 т состоит из рамы с неподвижной платформой, переднего управляемого и заднего ведущего мостов, электропривода с аккумуляторной батареей, системы рулевого управления, тормозного устройства, электрооборудования.

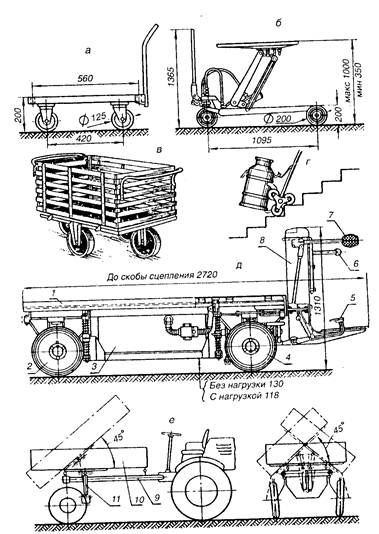

Рисунок 1. Тележки

а - четырехколесная ручная; б - ручная с подъемным столом, в - универсальная с кузовом; г - планетарными колесами для переезда препятствий; д - электротележка; е - с опрокидывающимся кузовом на самоходном шасси; 1 - платформа; 2 - ведущее колесо; 3 - аккумуляторные батареи; 4 - рулевое колесо; 5 - педаль; 6 и 7 - рукоятки управления; 8 - контроллер и механизмы управления; 9 - шасси: 10 - кузов; 11 - гидроцилиндр

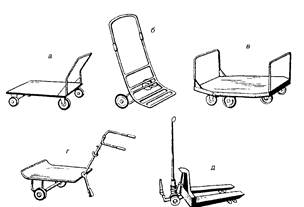

Рисунок 2. Грузовые ручные тележки

а - ТГ-125; б - ТГМ-125; в - ТГ-1000М1; г - ТГШ-250; д - ТГВ-500 М

Для горизонтального транспортирования товаров в контейнерах на колесах и грузов в прицепных тележках используют малогабаритные тягачи с электроприводом и аккумуляторной батареей или двигателем (рис. 3). Тягачи имеют тяговое усилие от 60 до 250 кг и скорость передвижения до 7 км/ч. Например, электротягач АТБ-250 с тяговым усилием 250 кг может перевозить грузы массой до 10 т на прицепах. Все узлы ходовой части, электропитания и управления смонтированы на сварной раме. Шины пневматические, торможение - электрическое и механическое.

Рисунок 3. Автопогрузчики и электропогрузчики:

а - схема подъемного механизма автопогрузчика; б - схема электропогрузчика с механизмом поперечного перемещения груза; в - схема навески стрелы с крюком

Погрузчики предназначены для захвата, подъема, транспортирования и укладки грузов (контейнеров, ящиков, бочек и др.) на транспорт и в штабеля. Погрузчики оборудованы сменными грузозахватными приспособлениями: вилами, кантователями для бочек, боковыми захватами для грузов с плоскими и цилиндрическими поверхностями и др. Погрузчики подразделяются по ходовому оборудованию на колесные и гусеничные, по приводу - на автопогрузчики (с двигателем внутреннего сгорания) и электропогрузчики (с питанием от аккумуляторных батарей). Грузоподъемность погрузчиков 0,5 - 5 т, высота подъема вил - до 4,5 м, скорость передвижения - до 20 км/ч.
