Коэффициент грузовой устойчивости больше 1,1, следовательно, автопогрузчик устойчив с поднятым на полную высоту номинальным грузом и отклоненным вперёд до отказа грузоподъёмником.

Второй случай: автопогрузчик с под

нятым на полную высоту номинальным грузом и нормально установленным к основанию автопогрузчика грузоподъёмником стоит на наклонной площадке (рисунок 7).

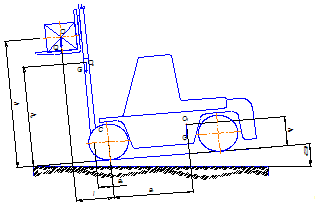

Рисунок 7 - Схема продольной устойчивости автопогрузчика при стоянке на наклонной площадке с максимально поднятым грузом

Согласно рекомендациям уклон площадки принимают равным 4% () для автопогрузчиков грузоподъёмностью до 5 т.

Коэффициент грузовой устойчивости в данном случае равен:

(56)

, следовательно, погрузчик устойчив в данном положении.

Третий случай. Автопогрузчик с грузом при увеличенной его массе на 10 %, т. е. при 1,10, поднятым от земли на высоту h = 300 мм, и отклонённым назад грузоподъёмником до отказа движется с максимальной скоростью и затормаживается с замедлением = 1,5 м/c2 . Расчетная схема приведена на рисунке 8.

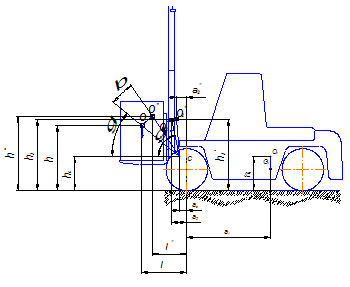

Рисунок 8- Схема продольной устойчивости автопогрузчика при стоянке на горизонтальной площадке с грузом, поднятым на высоту 300 мм

При расчете приняты обозначения:

Q – полный вес груза по заданию (Q=46060Н) ;

G1, G2 – вес автопогрузчика без грузоподъемника, вес грузоподъемника;

О, О1, О2 – ц.т. груза, погрузчика и грузоподъемника соответственно, когда груз поднят на 300 мм и при вертикально установленном грузоподъемнике;

С – шарнир поворота грузоподъемника;

- ц.т. груза и грузоподъемника, когда груз поднят на 300 мм и грузоподъемник отклонен назад на угол ;

- угол наклона грузоподъемника назад по заданию, =70;

- угол наклона вперед вызванный деформацией шин, упругими деформациями металлоконструкций и ходового оборудования, =20;

- вылеты ц.т. от оси передних колес и их высоты от земли;

- координаты оси поворота грузоподъемника относительно оси передних колес

Вылеты определим по формулам:

, (57)

(58)

, (59)

,(60)

где

, (61)

, (62)

и углы наклона к горизонту линий :

, (63)

(64)

Принимаем следующие значения размерных величин

из первого случая расчета на устойчивость:

. ,.

и по масштабной схеме:

где =912

[см.п.п.2.2]

Подставив значения в формулы, найдем координаты смещенных центров тяжести.

м

м

м

м

м

м

Коэффициент грузовой устойчивости для данного случая равен:

, (65)

где - силы инерции соответственно груза, автопогрузчика без грузоподъемника и грузоподъемника, определяемые по общей формуле:

, (66)

где или и ;

i – замедление, i=1,5 м/с2 ;

g = 9,81 м/с2

, следовательно, погрузчик устойчив в данном положении.

Четвёртый случай. Автопогрузчик с номинальным грузом, поднятым от земли на 300 мм, и отклонённым назад грузоподъёмником стоит на площадке с уклоном 18 %, т. е. наклонённой под углом = 100 12/ (рисунок 9).
