Кривошипно-шатунный механизм двигателя ВАЗ 21081

1) Назначение КШМ.

Кривошипно-шатунный механизм преобразует прямолинейное возвратно-поступательное движение поршней, воспринимающих давление газов, во вращательное движение коленчатого вала.

2) Типы и виды КШМ

а) Несмещенный (центральный) кшм, у которого ось цилиндра пересекается с осью коленчатого вала.

б) Смещенный кшм, у которого ось цилиндра смещена относительно оси коленч

атого вала на величину а;

в) V-образный кшм (в том числе с прицепным шатуном), у которого два шатуна, работающие на левый и правый цилиндры, размещены на одном кривошипе коленчатого вала.

3) Состав КШМ

Детали кривошипно-шатунного механизма можно разделить на две группы: подвижные и неподвижные. К первым относится поршень с кольцами и поршневым пальцем, шатун, коленчатый вал и маховик, ко вторым — блок цилиндров, головка блока, крышка блока распределительных зубчатых колес и поддон (картер). В обе группы входят также и крепежные детали.

Конструктивное исполнение деталей

Головка блока цилиндров предназначена для закрытия цилиндра, в ней размещаются впускные и выпускные каналы и клапана, а также форсумка или свеча. По типам головки блока цилиндров подразделяются на индивидуальные (а), групповые(б) и общие(в).

Головка блока цилиндров, как правило, изготавливается из алюминиевых сплавов методами точного литья с последующей механической обработкой и имеет очень сложную форму.

Головку крепят к блоку цилиндров болтами или шпильками, затяжка которых производится в определённой последовательности и с определённым моментом затяжки, рекомендованным заводом – изготовителем.

Цилиндр - одна из основных деталей машин и механизмов: полая деталь с цилиндрической внутренней поверхностью, в которой движется поршеньhttp://www.jcwiki.ru/%D0%9F%D0%BE%D1%80%D1%88%D0%B5%D0%BD%D1%8C.

Цилиндры также как и головка блока цилиндров бывают: индивидуальные, групповые и общие.

Существует два типа гильз.

"Сухие" это гильзы, не имеющие непосредственного контакта с охлаждающей жидкостью.

"Мокрые" это гильзы, наружная поверхность которых омывается охлаждающей жидкостью.

Мокрые гильзы обеспечивают хороший теплоотвод и могут быть легко заменены при ремонте. Они чаще всего используются в дизельных двигателях с диаметром цилиндра более 120 мм, но иногда применяется в двигателях с меньшим диаметром цилиндра.

Сухие гильзы проще в изготовлении. Двигатели, снабженные сухими гильзами, обладают хорошей ремонтопригодностью. В случае износа гильзу можно легко заменить без расточки цилиндров. Сухие гильзы также можно использовать при ремонте двигателя, в котором раньше гильзы не применялись.

В большинстве современных двигателей легковых автомобилей цилиндры выполняются непосредственно путем расточки в блоке цилиндров. В случае, когда блок алюминиевый, на стенки цилиндров наносят специальные покрытия, а к сопрягаемым деталям (поршням и кольцам) предъявляются особые требования.

Внутренняя поверхность гильзы подвергается специальной обработке — хонингование, хромирование, азотирование. Гильзы отливают из чугуна высокой прочности или специальных сталей. Рубашки и корпус блока цилиндров изготавливают обычно из того же материала, что и станина двигателя.

Поршень — деталь, предназначенная для циклического восприятия давления расширяющихся газов и преобразования его в поступательное механическое движение, воспринимаемое далее кривошипно-шатунным механизмом. Служит также для выполнения вспомогательных тактов по очистке и наполнению цилиндра. Как правило, оснащён поршневыми кольцами для улучшения герметичности системы цилиндр - поршень. Поршни бывают составными и несоставными.

Поршень подразделяется на две части: головку и направляющая часть (юбка). В головку входят днище, камера сгорания и канавки для колец. В юбке есть две бабышки для отверстия под палец.

Кольца бывают двух видов: компрессионные, служащие для исключения утечки газа из надпоршневого пространства и маслосъемные, предназначенные для удаления масла со стенок цилиндров.

Поршневой палец, служащий для шарнирного соединения поршня с шатуном, изготовляется пустотелым из стали с поверхностной закалкой токами высокой частоты. От продольного перемещения, что могло бы вызвать задиры на стенках цилиндров, палец удерживается в бобышках поршня при помощи двух стопорных колец , вставляемых в кольцевые выточки. Пальцы бывают закрепленными и незакрепленными.

Шатун предназначен для соединения поршня с коленчатым валом через палец. Совершает сложное качательное движение. Состоит из трех частей: верхняя головка шатуна, стержень, нижняя головка с крышкой для крепления на коленчатый вал.

Коленчатый вал предназначен для передачи крутящего момента потребителю и одновременного обеспечения возвратно-поступательного движения поршня за счет поворота кривошипа. У коленчатого вала есть носок и хвостовик, на котором установлен маховик.

http://goounpopu9.narod.ru/UCHEBNIK_KABRIOLET/lekcii/dvigateli/z_9.gif

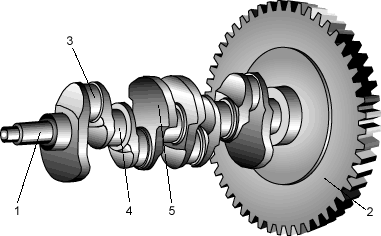

Рис. 3 Коленчатый вал двигателя с маховиком:

1 - коленчатый вал двигателя; 2 - маховик с зубчатым венцом; 3 - шатунная шейка; 4 - коренная (опорная) шейка; 5 - противовес

Маховик - это массивный металлический диск, который крепится на коленчатом валу двигателя. Во время рабочего хода, поршень, через шатун и кривошип, раскручивает коленчатый вал двигателя, который и передает запас инерции маховику. Маховик же передает крутящий момент через сцепление на коробку передач.

Запасенная в массе маховика инерция позволяет ему, в обратном порядке, через коленчатый вал, шатун и поршень осуществлять подготовительные такты рабочего цикла двигателя. То есть, поршень движется вверх (при такте выпуска и сжатия) и вниз (при такте впуска), именно за счет отдаваемой маховиком энергии. Если же двигатель имеет несколько цилиндров, работающих в определенном порядке, то подготовительные такты в одних цилиндрах совершаются за счет энергии, развиваемой в других, ну и маховик конечно тоже помогает.

Кривошипно-шатунный механизм двигателя ВАЗ 21081.

N=54,3 л.с. при n=5600 об/мин

Max крутящий момент коленчатого вала = 7,94 кгс·м

Диаметр поршня: D=76 мм

Ход поршня: S=60,6 мм

Радиус кривошипа: R=30,3 мм

Степень сжатия: ε=9,0

Кривошипно-шатунный механизм служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вращательное движение коленчатого вала. Механизм состоит из поршня с поршневыми кольцами и пальцем, шатуна, коленчатого вала и маховика. Поршень 4 отливается из высокопрочного алюминиевого сплава. Поскольку алюминий имеет высокий температурный коэффициент линейного расширения, то для исключения опасности заклинивания поршня в цилиндре в головке поршня над отверстием для поршневого пальца залита терморегулирующая стальная пластина 5. Поршни, так-же как и цилиндры, по наружному диаметру сортируются на пять классов: Измерять диаметр поршня для определения его класса можно только в одном месте: в плоскости, перпендикулярной поршневому пальцу на расстоянии 51, 5 мм от днища поршня. В остальных местах диаметр поршня отличается от номинального, т.к. наружная поверхность поршня имеет сложную форму. В поперечном сечении она овальная, а по высоте коническая. Такая форма позволяет компенсировать неравномерное расширение поршня из-за неравномерного распределения массы металла внутри поршня. На наружной поверхности поршня нанесены кольцевые микроканавки глубиной до 14 микрон. Такая поверхность способствует лучшей приработке поршня, так как в микроканавках задерживается масло. В нижней части бобышек под поршневой палец имеются отверстия для прохода масла к поршневому пальцу. Для улучшения условий смазки в верхней части отверстий под палец сделаны два продольных паза шириной 3 мм и глубиной 0, 7 мм, в которых накапливается масло. Ось отверстия под поршневой палец смещена на 1, 2 мм от диаметральной плоскости поршня в сторону расположения клапанов двигателя. Благодаря этому поршень всегда прижат к одной стенке цилиндра, и устраняются стуки поршня о стенки цилиндра при переходе его через ВМТ. Однако, это требует установки поршня в цилиндр в строго определенном положении. При сборке двигателя поршни устанавливаются так, чтобы стрелка на днище поршня была направлена в сторону передней части двигателя. По массе поршни сортируются на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5г. Этим группам соответствует маркировка на днище поршня: "Г", "+" и "-". Поршни, так-же как и цилиндры, по наружному диаметру сортируются на пять классов:

Страница:  1  2  3
