Расчёт параметров безопасности автомобиля

Таблица 6 – Критическая скорость по условию скольжения

На основании таблицы 6 строится график зависимости критической скорости по условию скольжения от радиуса поворота Vкр.с. = f(R) рисунок 8.

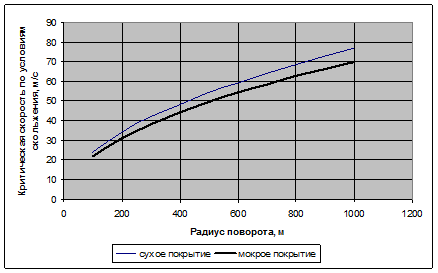

Рисунок 8 - График зависимости критической скорости по условию скольжения от радиуса поворота

При увеличении радиуса поворота критическая скорость по условию скольжения также увеличивается. Тип покрытия также влияет на критическую скорость по условию скольжения: на асфальтобетонном сухом покрытии критическая скорость больше чем при гололеде.

Расчёт критического угла по условию опрокидывания порожнего и груженого автомобиля

Критический угол по условию опрокидывания определяется по формуле:

, (15)

где В/hц.т.- коэффициент поперечной устойчивости.

Для порожнего автомобиля:

bкр.о. = аrctg(1.8/2*1) = 71º

Для груженого автомобиля:

bкр.о. = аrctg(1.8/2*1,1) = 75º

Расчёт критического угла по условию скольжения автомобиля на дорогах с разным покрытием

Критический угол по условию скольжения рассчитывается по формуле:

.(16)

Для щебеночного сухого покрытия:

bкр.с. = arctg0,6=54º

Аналогично проводим расчёт для грунтового мокрого покрытия, и результаты расчётов сводим в таблицу 7.

Таблица 7 – Критический угол по условию скольжения

На основании таблицы 8 строится график зависимости критического угла по условию скольжения от коэффициента сцепления шин с дорогой bкр.с. = f(j) рисунок 9

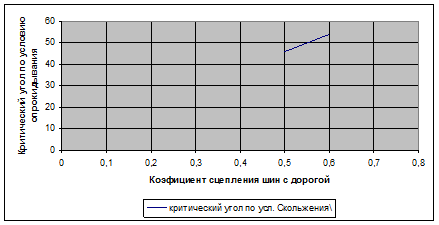

Рисунок 9 - График зависимости критического угла по условию скольжения от коэффициента сцепления шин с дорогой

При изменении коэффициента сцепления шин с дорогой критический угол по условию скольжения также изменяется. Для асфальтобетонного и цементобетонного покрытий критический угол по условию скольжения минимальный, а при гололёде максимальный.

Коэффициент поперечной устойчивости

Потеря устойчивости по опрокидыванию более опасна, чем по боковому скольжению. Для предотвращения опрокидывания необходимо выполнения следующего условия,

(17)

или

(18)

Нормативными документами НАМИ установлены нормы для автотранспортных средств различных категорий по определению критического угла по условию опрокидывания βкр.о. при неподвижном автомобиле.

при 0,551;

при >1.

Т.к. hп.ц.=B/2hц.т.=0,9<1 поэтому

Минимально допустимое значение bкр.о. для порожнего автомобиля:

bкр.о. = 42.4*0.9-2.4º=35º.

Для груженого:

bкр.о. =42,4*0,81-2,4º=32º

Поэтому максимальная высота центра тяжести автомобиля hц.т. при обеспечении минимально допустимого значения bкр.о. для порожнего автомобиля:

hц.т. = 1,8/2*tg35º=0,42;

Для груженного:

hц.т. =1,8/2*tg32º=0.59

Значение коэффициента, j при котором не будет опрокидывания для порожнего автомобиля:

j=1,8/2*0.42=2.15

Для груженого:

j=1,8/2*0.59=1.5

7. Расчёт оценочного параметра продольной устойчивости

Под продольной устойчивостью понимается возможность преодоления уклона без пробуксовывания ведущих колес, так как у имеющих низкое расположение центра тяжести современных автомобилей опрокидывание в продольной плоскости маловероятно. Критерием оценки продольной устойчивости служит максимальный уклон подъема, преодолеваемый с постоянной скоростью без пробуксовывания ведущих колес.

Критический угол подъема в значительной мере зависит от значения коэффициента сцепления j.

Расчёт оценочного параметра продольной устойчивости (критического угла подъёма) определяется по формуле:

,(19)

где а - расстояние от центра тяжести автомобиля до его передней оси, м;

L – база автомобиля, м.

Для порожнего автомобиля, для щебеночного сухого покрытия:

a = arctg(2,4*0,6/(3,6-1*0,6))=44º.

Аналогично проводим расчёт дляавтомобиля в порожнем и груженом состоянии при различных значениях коэффициентов , и результаты расчётов сводим в таблицу 8.

Таблица 8 – Критический угол подъема
