Расчёт параметров безопасности автомобиля

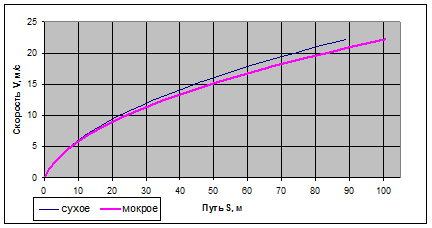

Рисунок 2 – График тормозного пути

4. Влияние тормозных свойств на среднюю скорость движения

Тормозные свойства влияют не только на безопасность движения, но и на среднюю скорость движения. Допустимая по тормозным свойствам скорость движения может быть определена из условия,

,(4)

где Sв - расстояние видимости дороги или препятствия, м;

Sост - остановочный путь, определенный по формуле (2);

Sб - расстояние безопасности, Sб=10 м.

При V=2,8 м/с для щебеночного сухого покрытия:

Sв = 6 + 10 = 16 м.

Аналогично проводим расчёт для значений V = 5,6; 8,3; 11,1; 13,9; 16,6; 19,4; 22,2 м/с для мокрого покрытия, и результаты расчётов сводим в таблицу 3.

Таблица 3 – Расстояние видимости дороги или препятствия в светлое время суток

Скорость движения автомобиля, м/с

Расстояние видимости дороги или препятствия в светлое время суток Sв, м при J

щеб. дорога сухое 4,5

щеб. дорога мокрое 3,8

0

10

10

2,8

16

16

5,6

23

24

8,3

33

35

11,1

46

48

13,8

60

64

16,6

77

83

19,4

96

104

22,2

117

128

В темное время суток при пользовании фарами

,(5)

где Sосв - максимальная протяженность участка дороги, освещенного фарами, для дальнего света Sосв=150 м, для ближнего 50 м.

- коэффициент, учитывающий уменьшение расстояние видимости от скорости движения, (принимаем =1,8).

Для дальнего света:

При V = 2,8 м/с Sв = 150-1,8*2,8 = 132 м;

При V = 5,6 м/с Sв = 150-1,8*5,6 = 114м;

При V = 8,3 м/с Sв=150-1,8*8,3 = 96м

При V = 11,1 м/с Sв=150-1,8*11,1 = 78м;

При V = 13,9 м/с Sв=150-1,8*13,9 = 60м;

При V = 16,7 м/с Sв=150-1,8*16,7 = 42м.

При V = 19,4/с Sв=150-1,8*19,4 = 24м.

При V = 22,2 м/с Sв=150-1,8*22,2 = 6м.

Для ближнего света:

При V = 2,8м/с Sв=50-1,8*2,8 = 45м;

При V = 5,6м/с Sв=50-1,8*5,6 = 40м;

При V = 8,3м/с Sв=50-1,8*8,3 = 35м

При V = 11,1м/с Sв=50-1,8*11,1 = 30м;

При V = 13,9м/с Sв=50-1,8*13,9 = 25м;

При V = 16,7м/с Sв=50-1,8*16,7 = 20м.

При V = 19,4м/с Sв=50-1,8*19,4 = 15м.

При V = 22,2м/с Sв=50-1,8*22,2 = 10м.

Подставляем в уравнение (2) вместо Sост расстояние видимости Sв, получим квадратное уравнение,

(7)

Решая данное уравнение, определим безопасную скорость движения. Данное уравнение имеет два корня, с положительным и отрицательным значениями. Положительная величина является безопасной максимальной скоростью.

Для различных условий видимости определяется безопасная скорость Vб и строятся графики зависимости Vб = f(Sв).

Сухое щебеночное покрытие Vб = 21; 23; 25; 33; 46; 60; 77; 96; 117

Мокрое щебеночное покрытие Vб = 19; 21; 23; 26; 29; 32; 35; 38; 42

В темное время суток:

Дальний свет: Сухое покрытие Vб = 43; 40; 37 ; 34; 31; 28; 25; 23; 21

Мокрое покрытие Vб = 42; 38; 35; 32; 29; 26; 23; 21; 19

Ближний свет: Сухое покрытие Vб = 43; 40; 37; 34; 31; 28; 25; 23;21

Мокрое покрытие Vб = 42; 38; 35; 32; 29; 26; 23; 21;19

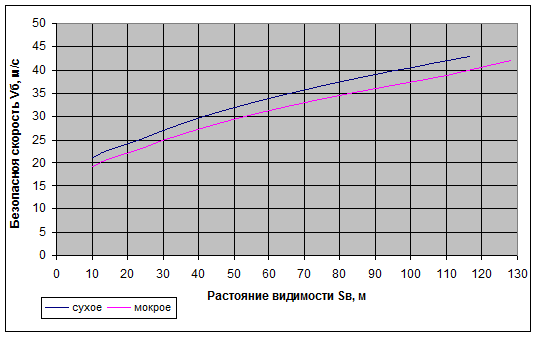

Рисунок 3 – График безопасной скорости в светлое время суток

При увеличении расстояния видимости в светлое время суток безопасная скорость движения автомобиля увеличивается. Тип покрытия также влияет на безопасную скорость движения: на асфальтобетонном сухом покрытии безопасная скорость больше чем при гололеде.

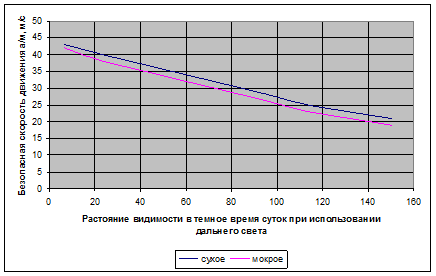

Рисунок 4 - График безопасной скорости в тёмное время суток при пользовании фарами дальнего света

При увеличении расстояния видимости в темное время суток при пользовании фарами дальнего света безопасная скорость движения автомобиля увеличивается. Тип покрытия также влияет на безопасную скорость движения: на асфальтобетонном сухом покрытии безопасная скорость значительно больше чем при гололеде.

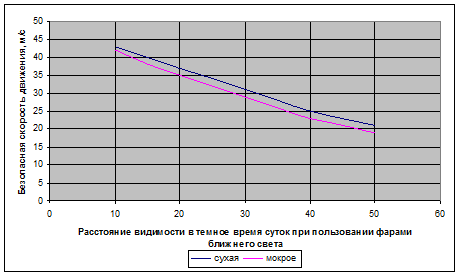

Рисунок 5 - График безопасной скорости в тёмное время суток при пользовании фарами ближнего света

При увеличении расстояния видимости в темное время суток при пользовании фарами ближнего света безопасная скорость движения автомобиля увеличивается. Тип покрытия также влияет на безопасную скорость движения: на асфальтобетонном сухом покрытии безопасная скорость значительно больше чем при гололеде.

При увеличении расстояния видимости при движении в тумане или при осадках безопасная скорость движения автомобиля увеличивается. Тип покрытия также влияет на безопасную скорость движения: на асфальтобетонном сухом покрытии безопасная скорость больше чем при гололеде.

5. Определение коэффициента перераспределения тормозных сил

Рабочая тормозная система характеризуется коэффициентом распределения тормозной силы:

,(8)

где Ртор1, Ртор2 - тормозная сила соответственно на передних и задних колесах автомобиля.

Коэффициент βт зависит от коэффициента сцепления шин с дорогой j и рассчитывается по формуле:

,(9)

где b – расстояние от центра тяжести автомобиля до задней оси, м;

hцт - высота центра тяжести автомобиля, м;

L - база автомобиля, м.

(10)

где F- масса автомобиля, кг;

а - расстояние от центра массы автомобиля до передней оси, м.


(11)
