Ремонт двигателя. Стук двигателя. Стук глухого тона. Частота стука возрастает с увеличением оборотов

· Выполнить операции п.1.5 для 1- и 4-й шатунных шеек.

· Повторить операции п.п.2.3-2.5 для 2- и 3-й шатунных шеек.

· Снять со станка коленвал, втулку 67.7125.9500/1 и фланец 67.7125.9500/3.

· Промыть масляные каналы коленчатого вала.

· Удалить заглушки масляных каналов (бородок ГОСТ 7214-72, молоток ГОСТ 2310-77).

· Профрезеровать гнезда под заглушки масляных

каналов коленвала (оправка А.94019, фреза А.94016/10).

· Прочистить и промыть масляные каналы, продуть сжатым воздухом (моечная установка типа "Тайфун", пистолет для раздачи воздуха типа 199 ГАРО, сверла Ø 4 и 9 мм ГОСТ 885-77, дрель типа ИП-1011 ГОСТ 10212-80, ёрш капроновый 41.7803.4006).

· Обезжирить посадочные места под заглушки (уайт-спирит ГОСТ 3134-78, ветошь ТУ 68-178-77-82).

· Установить новые заглушки масляных каналов на герметик и зачеканить в 3 точках (оправка А.86010, зубило ГОСТ 7211-72, молоток ГОСТ 2310-77, герметизатор резьбовых соединений ТУ 6-10-1048-78).

· Предъявить коленвал ОТК.

Внимание. Работы производить соответствии с требованиями системы стандартов безопасности труда "Ремонт и техническое обслуживание автомобилей. Общие требования безопасности" ГОСТ 12.3.017-79 и инструкций по технике безопасности 81 и 37.101.7072-78.

2.3 Сборка коленчатого вала

· Промыть в моторном масле набор вкладышей и упорных полуколец коленвала (масло моторное М-10ГИ ТУ 38-1-01-48-75).

· Установить коленвал.

· Установить вкладыши в постели коренных подшипников блока и в крышки.

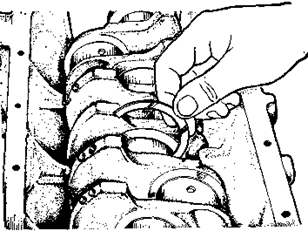

Рис. 10

· Установить в гнездо третьего коренного подшипника упорные полукольца, обращенные фрикционным слоем к упорным поверхностям коленвала (рис.10).

Примечание: Перед установкой вкладыши и упорные полукольца смазать моторным маслом М-10ГИ.

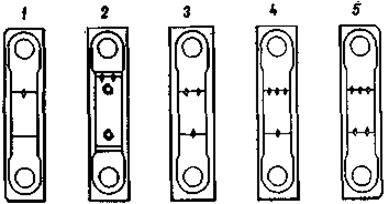

рис.11

· Установить крышки коренных подшипников с вкладышами так, чтобы метки на крышках или сторона с наибольшим количеством меток (рис.11) находились со стороны установки генератора. Затянуть болты крепления моментом 82Н.м (8,2 кгс.м).

Рис. 12

· Проверить осевой зазор коленвала.

Установить на блок цилиндров магнитную подставку с индикатором (штатив ШМ-ПВ-8 ГОСТ 10197-70, индикатор ИЧ-10 ГОСТ 577-68).

Перемещая отвертками коленвал (рис.12), измерить зазор (отвертки ГОСТ 17199-71 - 2 шт.). Коленвал должен свободно вращаться и иметь осевой зазор 0,05-0,26 мм. Величина зазора регулируется установкой нормальных (2,31-2,36 мм) или увеличенных (2,44-2,49 мм) упорных полуколец.

· Установить держатель заднего сальника коленвала.

· Установить в держатель сальник коленвала.

· Установить при. помощи оправки 67.7853-9572 держатель с сальником и прокладкой (ключ торцовый 10 ш 67.7812-9521). Сальник смазать моторным маслом

· Установить маховик с шайбой на фланец коленвала так, чтобы метка на ребре маховика находилась в верхнем вертикальном положении. Затянуть болты крепления маховика, установив фиксатор 67.7820-9526 (ключ динамометрический типа 02.7812-4001, набор №2 ТУ 2-035-662-79). Момент затяжки 85 Н.м (8,5 кгс.м).

·

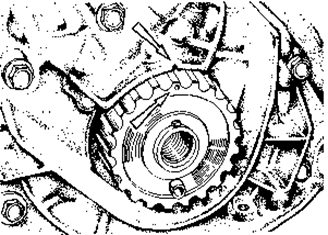

Ряс. 14

· Установить на передний хвостовик коленвала зубчатый шкив со шпонкой, совместив метки на шкиве и корпусе маслонасоса (рис. 14).

Рис. 15

· Установить клиновой шкив коленвала, совместив метки Е иF (рис.15)

2.4 Регулировка частоты вращения коленвала двигателей ВАЗ с замером содержания "СО" в отработавших газах в режиме холостого хода

Контролю содержания СО в отработавших газах двигателя и, при необходимости, регулированию подвергаются 100 % автомобилей при техническом обслуживании по талонам сервисной книжки, а также после ремонта систем питания, зажигания, газораспределительного и кривошипно-шатунного механизмов. Контроль и, при необходимости, регулирование частоты вращения коленвала проводить на прогретом, исправном, укомплектованном двигателе с отрегулированными зазорами в механизме газораспределения с точной установкой угла опережения зажигания и полностью открытой воздушной заслонкой.

Внимание: Работы проводить на участке, оборудованном местным отсосом отработавших газов.

· Регулирование частоты вращения коленвала и контроль содержания СО в отработавших газах проводятся в следующей последовательности:

· Подготовить к работе и подключить газоанализатор типа "Элкон S-105" и тахометр типа "Элкон S-102" согласно инструкции по их эксплуатации или ТИ 3100.25100.13010.

· Прогреть двигатель.

· Проверить по тахометру минимальную частоту вращения коленвала. При частоте, отличной от 720-900 мин-1 винтом количества установить необходимую частоту (отвертка ГОСТ 17199-71, тахометр тина "Элкон S-102").

· Провести замер содержания СО в отработавших газах двигателя согласно ТИ 3100.25100.13018, ТИ 3100.25100.13010, ТИ 3100.25100.13017.

· Выключить зажигание.

· Определить фактическое содержание СО с учетом поправочных коэффициентов табл.1:

- зафиксировать атмосферное давление (барометр-анероид ГОСТ 23696-79);

- зафиксировать температуру окружающей среды (термометр ГОСТ 2823-73);

- определить значение СО по формуле;

V,со факт. = V,со x К,

где V,со - показания прибора (газоанализатор типа "Элкон S-105" К - поправочный коэффициент.

· При значениях выше предельно-допустимых отрегулировать содержание "СО" и обороты холостого хода (отвертка ГОСТ 17199-71, тахометр типа "Элкон S-102", газоанализатор типа "Элкон S-105", "Инфралит" и др)

- срезать головки ограничительных втулок поворотом винтов количества и качества смеси, для 2108 - разрушить ограничительную заглушку;

- вывернуть винты, снять остатки ограничительных втулок;

- завернуть до упора винты количества и качества смеси, а затем отвернуть каждый соответственно на 4,5-5 и 3,5-4 оборотов, для 2108 - завернуть до упора, а затем отвернуть на 3,5-4 оборота только винт качества;

- запустить двигатель;

- рычагом привода дроссельной заслонки первичной камеры увеличить частоту вращения коленвала двигателя до 1300-1500 мин-1 и поддерживать такой режим в течение 30с (секундомер ГОСТ 5072-79);

- винтом количества установить минимальную частоту вращения коленвала согласно таблице 2 по показаниям тахометра;

- вывести концентрацию СО винтом качества смеси при данном положении винта количества;

- винтом количества восстановить, при необходимости, минимальную частоту вращения коленвала;

- восстановить, при необходимости, винтом качества концентрацию СО.

· Установить частоту вращения коленвала двигателя, равную 0,6 номинальной частоты 5600 мин-1, в пределах 3100-3400 мин-1 при холостом ходе, воздействуя на рычаг привода оси дроссельной заслонки первичной камеры (см. таблицу 2).
