Автомобили. Основы конструкции

СОДЕРЖАНИЕ

Вопрос 1 (24) Вычертите и объясните принципиальную схему смазочной системы автомобильного двигателя

Вопрос 2 (47) Вычертите схему и объясните работу пневматического усилителя привода сцепления

Вопрос 3 (68) Вычертите основные типы подвесок автомобиля. Опишите назначение и основные части подвески

Вопрос 4 (90) Опишите основные типы специализированного подвижного сост

ава

Литература

Вопрос 1 (24) Вычертите и объясните принципиальную схему смазочной системы автомобильного двигателя

В современном автомобильном двигателе существует множество деталей, которые необходимо смазывать для уменьшения трения между ними и их изнашивания, охлаждения трущихся поверхностей, уплотнения зазоров (например, между поршнем и цилиндром), защиты от коррозии, удаления продуктов износа.

В качестве смазки используют главным образом масла нефтяного происхождения, однако все большее внимание уделяется и синтетическим маслам.

Детали системы смазки

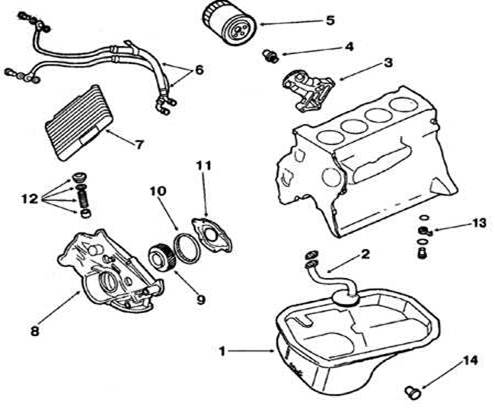

Рис. 1. Детали системы смазки

1. Масляный картер; 2. Маслоприемник; 3. Кронштейн масляного фильтра; 4. Перепускной клапан масляного фильтра; 5. Масляный фильтр; 6. Армированные шланг; 7. Масляный радиатор; 8. Нижняя крышка блока цилиндра; 9. Ведущая шестерня масляного насоса; 10. Ведомая шестерня масляного насоса; 11. Крышка масляного насоса; 12. Редукционный клапан; 13. Форсунки для охлаждения днища поршня; 14. Маслосливная пробка

Принципиальная схема смазочной системы двигателя

Двигатель имеет систему смазки под давлением, создаваемым шестеренчатым насосом с приводом непосредственно от коленчатого вала. Кроме масляного насоса, в состав системы смазки включены масляный фильтр и масляный радиатор, а также форсунки, установленные в основании каждого цилиндра, через которые разбрызгивается масло для охлаждения днищ поршней.

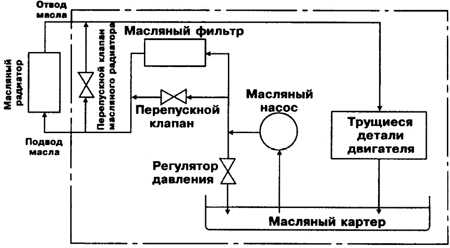

Рис. 2. Принципиальная схема смазочной системы двигателя автомобиля

Сменный фильтрующий элемент снабжен встроенным перепускным клапаном. При эксплуатации в нормальных условиях фильтрующий элемент подлежит замене примерно через каждые 10000 км пробега, при эксплуатации в тяжелых условиях – через каждые 6000 км пробега.

Система смазки включает в себя отводную магистраль с перепускным клапаном, направляющим масло к масляному радиатору. Благодаря этому обеспечивается непрерывный подвод масла к трущимся деталям двигателя в случае засорения и непроходимости масляного радиатора. Открытие перепускного клапана, установленного на боковой стороне двигателя, определяется только температурой масла. При открытом клапане это позволяет сократить время, необходимое для разогрева масла при запуске холодного двигателя.

Вопрос 2 (47) Вычертите схему и объясните работу пневматического усилителя привода сцепления

Усилитель состоит из силового цилиндра и клапана управления. Сжатый воздух подается в усилитель от пневматической системы автомобиля. В рабочей полости силового цилиндра установлен поршень, который шарнирно соединен с телескопическим штоком, действующим на вилку тяги выключения сцепления. Сжатый воздух в цилиндр поступает через клапан управления. Он состоит из корпуса пластинчатого клапана, толкателя и возвратной пружины. Толкатель упирается в поводок двуплечего рычага, соединенного тягой с рычагом привода выключения сцепления.

При нажатии на педаль выключения сцепления двуплечий рычаг перемещает толкатель влево и пластинчатый клапан открывает доступ сжатому воздуху из баллона в рабочую полость силового цилиндра усилителя по резиновому шлангу . Давлением сжатого воздуха поршень в силовом цилиндре перемещается вправо и через шток передает усилие тяги выключения сцепления.

Таким образом, для выключения сцепления используется дополнительное усилие, облегчающее работу водителя. Когда водитель отпускает педаль сцепления, оттяжная пружина заставляет толкатель тяги и двуплечий рычаг занять исходное положение. Пластинчатый клапан перемещаясь вправо, прекращает доступ сжатого воздуха в силовой цилиндр и сообщает его с атмосферой. Поршень в силовом цилиндре вновь занимает крайнее левое положение.

Пневматический усилитель (рис. 3), установленный в гидравлическом приводе сцепления, состоит из трех основных частей: источника энергии (в данном случае компрессора и ресиверов со сжатым воздухом),

исполнительного механизма — исполнительного цилиндра 13 и распределительного устройства 6, управляющего работой цилиндра 13.

Корпус пневмоусилителя выполнен из двух частей 12 и 18, между которыми установлена мембрана 10 следящего устройства. К последнему относятся также поршень 3, клапан 4, седло 5, выпускной 7 и впускной 8 клапаны.

Исполнительный цилиндр 16 гидравлического привода встроен в корпус пневмоусилителя. Жидкость от главного цилиндра, шток которого соединен с педалью сцепления, подводится в исполнительный цилиндр с комбинированным уплотнением 2 и к торцу поршня 3 через отверстие 14. Сжатый воздух подводится к клапану 8 через отверстие 9. Когда педаль отпущена, клапан 8 закрыт, а клапан 7 открыт.

При нажатии на педаль сцепления давление жидкости передается на поршень 77 и от него на толкатель 7 вилки выключения сцепления. Одновременно давление жидкости воспринимается поршнем 3, который через седло 5 закрывает выпускной клапан 7 и открывает впускной клапан 8. Давление воздуха справа от поршня 77 устанавливается пропорционально усилию на педали. Усилие от поршня 77 через шток 75 передается на поршень 77. Поэтому сила на толкателе 7, двигающая его влево и тем самым обеспечивающая выключение сцепления» складывается из двух составляющих: силы от давления жидкости в цилиндре 16, пропорционального усилию на педали, и силы от давления воздуха в исполнительном цилиндре 13. Последняя также пропорциональна усилию на педали.

Клапан 4 позволяет сжатому воздуху выходить из пневмоусилителя, когда открывается клапан 7, предохраняя пневмоусилитель от попадания снаружи пыли, грязи, влаги.

Вопрос 3 (68) Вычертите основные типы подвесок автомобиля. Опишите назначение и основные части подвески

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля.

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Чтобы транспорт служил дольше, а водитель и пассажиры чувствовали себя более комфортно, колеса автомобилей не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всевозможных рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины - «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать - кузов имеет возможность перемещаться относительно колес, которые едут по дороге.
