Тормозные пневмосистемы тракторов

Для снижения скорости движения, остановки и удержания в неподвижном состоянии тракторы и автомобили, оборудуют тормозной системой. Различают следующие виды тормозных систем: рабочую, необходимую для регулирования скорости движения машины и ее плавной остановки, стояночную, которая служит для удержания машины неподвижной на уклоне, и вспомогательную, предназначенную для осуществления крутых по

воротов трактора

Тормоз действует на правую или левую полуось ведущих колес и тормозит ближнее к центру поворота ведущее колесо. При необходимости эти тормоза используют как рабочие и стояночные.

Тормозная система состоит из тормозного механизма и его привода.

Тормозной механизм служит для создания искусственного сопротивления движению трактора или автомобиля. Наибольшее распространение получили фрикционные тормоза, которые осуществляют торможение за счет сил трения между неподвижными и вращающимися деталями. Фрикционные тормоза могут быть барабанными, шкивными и дисковыми. В барабанном тормозе силы трения создаются на внутренней, цилиндрической поверхности вращения, в шкивном — на наружной, а в дисковом — на боковых поверхностях вращающегося диска.

По месту установки различают тормоза колесные и центральные (трансмиссионные). Первые действуют на ступицу колеса, а вторые — на один из валов трансмиссии. Колесные тормоза используют в рабочей тормозной системе, центральные — в стояночной.

Привод тормозов предназначен для передачи энергии к тормозным механизмам и управления ими при торможении. По принципу действия тормозные приводы разделяют на механические, пневматические, гидравлические и электрические.

Механический привод тормозов применяют на всех рассмотренных ранее тормозах тракторов. Этот привод используют и на стояночных тормозах, которыми оборудованы все автомобили и некоторые тракторы.

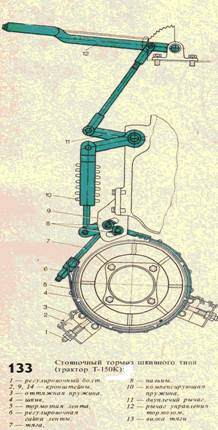

На колесном тракторе Т-150К общего назначения применяют стояночный тормоз шкивного типа (рис. 133).

Торможение достигается трением, возникающим между тормозной лентой и барабаном, который закреплен на конце вала привода переднего ведущего моста. Шкив 4 охватывает стальная лента 5 с чугунными накладками. Один конец ленты закреплен в кронштейне 9, привернутом к корпусу раздаточной коробки, а другой соединен системой тяг с ручным рычагом 12 управления центрального тормоза, расположенным в кабине. Рычаг тормоза фиксируется храповым устройством.

Равномерный зазор между тормозной лентой и барабаном обеспечивают оттяжные пружины 3 и регулировочный болт 1. При переводе рычага 12 на себя до отказа усилие передается через систему тяг на ленту, которая захлестывается вокруг барабана и затормаживает его. В исходное положение ленту возвращают пружины после отведения рычага от себя.

Тормозные механизмы с пневматическим приводом

Тормозная система с пневматическим приводом применяется на ряде тракторов и автомобилей. Она состоит из колесных тормозных механизмов (тормозов) и пневматического привода

Колесный тормоз (рис. 137). Колеса трактора и автомобиля оборудованы колодочными тормозами с пневматическим приводом. Ими пользуются для снижения скорости или полной остановки движущегося трактора (автомобиля). Колесные тормоза и пневматический привод грузового автомобиля и колесного трактора общего назначения по конструкции выполнены одинаково. Рассмотрим их устройство на примере трактора Т-150К.

Барабан колесного тормоза трактора закреплен на корпусе колесного редуктора и вращается вместе с колесом. В колесный тормоз входит диск 2, неподвижно установленный на фланце корпуса главной передачи. На диске смонтированы эксцентриковые пальцы 1, на которые опираются концы тормозных колодок 11. Другие концы колодок опираются на разжимной кулак 10, вал которого поворачивается во втулках, запрессованных в кронштейне 9, прикрепленном к диску. На шлицевом конце разжимного кулака расположен регулировочный рычаг 7, соединенный штоком с тормозной камерой 5, жестко связанной с диском 2 кронштейнами.

Необходимый зазор между колодками и барабаном обеспечивается эксцентриковыми пальцами 1, которые удерживаются от проворачивания гайками, и регулировочным устройством, смонтированным в рычаге 7.

В регулировочное устройство входят червяк 8 и червячная шестерня 14. При поворачивании червяка за квадратную головку червячная шестерня перемещается вместе с разжимным кулаком, в результате меняется зазор между колодками и барабаном. От самопроизвольного поворачивания червяк удерживается фиксатором 13.

Пневматический привод обеспечивает работу колесных тормозов и стеклоочистителей. Для создания запаса сжатого воздуха служат воздушные баллоны 3. Во время торможения воздух из баллонов поступает в камеры 4 и 9 и затормаживает колеса. На колесных тракторах пневматический привод обеспечивает дополнительно работу механизма выключения сцепления, позволяет использовать воздух для накачки шин и заправки топливного бака.

Тормозная камера 5 (см. рис. 137) приводит в действие колесный тормозной механизм за счет энергии сжатого воздуха. Между корпусом и крышкой камеры находится резинотканевая диафрагма 4 с диском. В нерабочем положении тормоза диафрагма прижата к крышке пружиной. В центральное отверстие диска плотно входит шток 6, на другой конец которого навернута вилка с контргайкой. В крышку камеры вмонтирован штуцер со шлангом, подводящим сжатый воздух из баллона через тормозной кран. При нажатии на педаль тормоза под крышку тормозной камеры поступает сжатый воздух, который прогибает диафрагму к корпусу вместе с диском и перемещает шток. Последний через вилку передает усилие на рычаг 7 вала разжимного кулака, поворачивает его вместе с кулаком 10, в результате тормозные колодки 11 разжимаются и прижимаются к барабану — колесо затормаживается. После отпускания педали тормоза колодки возвращаются в исходное положение пружиной 12, которая стягивает их.

Компрессор (рис. 139) поршневого типа, двухцилиндровый нагнетает воздух в воздушные баллоны. Он состоит из картера, блока 2 цилиндров, головки 3, шатунно-поршневой группы, коленчатого вала, клапанного и разгрузочного устройств. На переднем конце коленчатого вала шпонкой и гайкой закреплен приводной шкив 1, который приводится во вращение от шкива коленчатого вала через клиноременную передачу. Клапанное устройство — это два нагнетательных 4 и два впускных 5 клапана с пружинами.

Рис. 139. Компрессор:

1-приводной шкив; 2-блок цилиндров; 3-головка; 4-нагнетательный клапан; 5-впускной клапан; 6-разгрузочный канал; 7-регулятор давления; 8-регулировочный колпак; 9-шток; 10-штуцер; 11-отверстие в крышке регулятора; 12-блок шариковых клапанов; 13-отверстие подвода сжатого воздуха из баллонов; 14-фильтр; 15-плунжер разгрузочного устройства; 16-штуцер подвода масла; 17-регулировочные прокладки

Рис. 140. Тормозной кран:
