Привод к лебедке
Содержание
Введение
1. Выбор двигателя. Кинематический расчет привода
2. Кинематический и силовой расчет привода
3. Выбор материалов и определение допускаемых напряжений
4. Расчет закрытой червячной передачи
5. Расчет открытой косозубой зубчатой передачи
6. Нагрузки валов редуктора
7. Разработка эскизного проекта
8. Предварительный выбор подшипника
9. В
ыбор муфты
10. Определение реакций в опорах подшипников валов
11. Проверочный расчет валов
12. Проверочный расчет подшипников
13. Проверочный расчет шпонок
14. Смазывание деталей редуктора
Список литературы
Введение
Исходные данные:
Мощность привода Р = 2,0 кВт
Частота вращения n = 36 мин - 1
Срок службы привода Lt = 5 лет
Коэффициенты использования Ксут = 0,9; Кгод = 0,8.

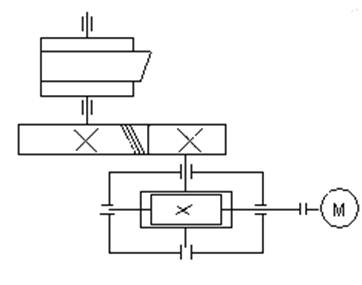

Рис.1 - Привод к лебедке.
1. Выбор двигателя. Кинематический расчет привода
Срок службы привода (ресурс) Lh, час, определяем по формуле
Lh = 365 ∙ Lr∙ Kr ∙ tc ∙ Lc ∙ Kc, (1)
где Lr - срок службы привода, Lr = 4 лет;
KГ - коэффициент годового использования, KГ = 0,8;
tС - продолжительность смены, tС = 8 ч;
LС - число смен, LС =1;
Кc - коэффициент сменного использования, Кc = 0,9.
Режим работы: Реверсивный.
Lh = 365 × 4 × 0,8 × 8 × 0,9 = 8409,6 часов.
Требуемая мощность рабочей машины: Р = 2,0 кВт.
Частота вращения барабана nр = 36 мин - 1
Общий коэффициент полезного действия (КПД) привода ŋ, определяем по формуле
ŋ = ŋм × ŋц × ŋз × ŋч × ŋ4nк, (2)
где КПД составляющих определим по т.2.2 с 40 [1]
ŋм - КПД муфты, ŋм = 0,98;
ŋц - КПД открытой цилиндрической зубчатой передачи, ŋз = 0,95;
ŋч - КПД червячной передачи, ŋч = 0,85;
ŋnк - КПД одной пары подшипников качения, ŋnк = 0,99.
ŋ = 0,98 × 0,95 × 0,85 × 0,99 4 = 0,7678
Требуемую мощность двигателя Рдв, кВт определяем по формуле
Рдв = Рпр/ ŋ, (3)
Рдв = 2,0/ 0,7678 = 2,605 кВт
Выбираем электродвигатель при условие Рном ≥ Рдв из таб. К9 стр.384 [1]
3,0 кВт > 2,605 кВт
4 АМ100S4Y 3 n ном = 1435 мин - 1; Рном = 3,0 кВт
Общее передаточное число привода Uобщ, определяем по формуле
Uобщ = nном/nрм, (4)
Uобщ = 1435/36 =39,86
Выбираем передаточные числа, воспользуемся рекомендуемыми значениями из таблиц т.2.3 с.43 [1], т.1.2 с.6 [2] и т.1.3 с.7 [1]: передаточные числа Uчерв = 16; Uзуб = 2,5; Uобш=40.
Фактическую частоту вращения барабана nрфакт, мин - 1 определяем по формуле
nрфакт = n ном/ Uобш, (5)
nрфакт = 1435/40= 35,875 мин - 1
отклонение 100% × (nрм - nрфакт) / nрм = 100% × (36 - 35,875) /36 = 0,347% < 4%
2. Кинематический и силовой расчет привода
Определяем мощность двигателя на всех валах привода: на быстроходном Р1, кВт; на тихоходном Р2, кВт; на валу ведущего барабана Р3, кВт по формулам
Р1 = Рдв × ŋм × ŋnк, (6)
Р1 = 2,605 × 0,98 × 0,99 = 2, 192 кВт
Р2 = Р1 × ŋч × ŋnк, (7)
Р2 = 2, 192 × 0,85 × 0,99 = 2,17 кВт
Р3 = Р2 × ŋк × ŋnк, (8)
Р3= 2,17 × 0,95 × 0,99 = 2,04 кВт
Определяем частоту вращения на валах привода: на быстроходном n1, мин - 1; на тихоходном n2, мин - 1; на валу ведущего барабана n3, мин - 1 по формулам
n1 = nном= 1435 мин - 1
n2 = n1/U1, (9)
n2 = 1435/16 = 89,69 мин - 1
n3 = n2/U2, (10)
n3 = 89,69/2,5 = 35,88 мин - 1,
Определяем угловые скорости на валах привода: на валу двигателя ωпом, с - 1; на быстроходном ω1, с - 1; на тихоходном ω2, с - 1; на валу ведущего барабана ω3, с - 1 по формулам
ωпом = pnном/30, (11)
ωпом = 3,14 × 1435/30 = 150,2 с - 1
ω1 = ωном = 150,2 с - 1
ω2 = ω1 /U1, (12)
ω2 = 150,2/16 = 9,39 с - 1
ω3 = ω2/U2, (13)
ω3 = 9,39/ 2,5 = 3,75 с - 1
Определяем вращающий момент на валах привода: на валу двигателя Тдв, Н. м; на быстроходном Т1, Н. м; на тихоходном Т2, Н. м; на валу ведущего барабана Т3, Н. м по формулам
Тдв = Рдв/ ωном, (14)
Тдв = 2,605 × 10 3/150,2 = 17,34 Н. м
Т1 = Р1/ ω1, (15)
Т1 = 2, 192 × 10 3/150,2 = 14,59 Н. м
Т2 = Р2/ ω2, (16)
Т2 = 2,17 × 10 3 /9,39 = 231,16 Н. м
Т3 = Р3/ω3, (17)
Т3 = 2,04 × 10 3/3,75 = 543,51 Н. м
Таблица 1 - Силовые и кинематические параметры привода
| Тип двигателя 4 АМ100S4Y 3 Pном = 3,0 кВт; n ном = 1435 мин - 1 | |||||||
| Параметр | Передача | Параметр | Вал | ||||
| Закр. | Откр. | Двигателя | Редуктора | Ведущего барабана | |||
| Быстроход. | Тихоход. | ||||||
| Передаточное число, U | 16 | 2,5 | Расчетная мощность Р, кВт | 2,605 | 2, 192 | 2,17 | 2,041 |
| Угловая скорость w, с - 1 | 150,2 | 150,2 | 9,39 | 3,75 | |||
| КПД, ŋ | 0,85 | 0,95 | Частота вращения n, мин - 1 | 1435 | 1435 | 89,69 | 35,88 |
| Вращающий момент Т, Н. м | 17,34 | 14,59 | 231,16 | 543,51 | |||
3. Выбор материалов и определение допускаемых напряжений
Червячная передача:
Выбираем марку стали для червяка и определяем ее механические характеристики по таб.3.1 с.49 [1] при мощности Р = 2, 192 кВт > 1 кВт. Червяк изготавливается из стали 40Х с твердостью ≥45 НRСЭ,, термообработка - закалка +ТВЧ по таб.3.2; для стали 40Х - твердость 45…50 НRСЭ; σв = 900 Н/мм 2, σт = 750 Н/мм 2, σ-1 = 410 Н/мм 2; Dпред = 125 мм, Sпред = 80 мм.
