Разработка бульдозеров

Содержание

Введение

1. Конструкторская часть

1.1 Выбор прототипа

1.2 Назначение бульдозера, принцип его работы и выполняемые операции

1.3 Расчет основных параметров

1.4 Тяговый расчет

1.5 Расчет мощности привода базовой машины

1.6 Проверка бульдозера на устойчивость

1.7 Расчет производительности бульдозера

1.8 Расчет на прочность

Охрана труда и окру

жающей среды

Заключение

Список литературы

Введение

Целью данного курсового проекта является приобретение навыков в расчете и конструировании специфических узлов, главным образом рабочих органов машин для земляных работ, а также выработка умения применять теоретических материал при решении практических задач.

Сейчас разрабатывают бульдозеры для работ на более твердых грунтах. Разрабатывают бульдозеры с повышенной единичной мощностью машин и оборудования. Добиваются снижения материала и энергоемкости машин, повышения ресурса и надежности, а также применения новых материалов с лучшими физикомеханическими свойствами и характеристиками; повышения требований к эргономике и технической эстетике машины на основе более полного учета физических и финансовых возможностей человека оператора; автоматизации систем управления, контроля, и обеспечения безопасности работы машины; повышения скоростей движения., что позволяет увеличить производительность; конструирования машин и оборудования из унифицированных блоков, что позволит сократить процесс создания машин и сократить время простоя ее в ремонте.

Все эти нововведения позволят увеличить темпы развития других отраслей народного хозяйства, сократить сроки строительства различных агротехнических сооружений.

1. Конструкторская часть

1.1 Выбор прототипа

Выбираем параметры прототипа по [1, стр. 146-147], тяговому классу базовой машины, и эти параметры заносим в таблицу 1.

Таблица 1 Техническая характеристика бульдозера

Наименование показателей

Показатели

ТС – 10

Базовый трактор, Тип

гусеничный

Модель

Т – 130

Мощность двигателя

132

Наибольшее тяговое усилие в кгс

15000

Эксплуатационная масса в кг

15000

Тип рамы

внутренняя

Расположение

прямолинейное

Крепление

жесткое

Управление

гидравлическое

Габаритные размеры с базовым трактором, мм, длина

5960

ширина

3240

высота

3090

Масса бульдозерного оборудования, кг

2050

1.2 Назначение бульдозеров, принцип работы и выполняемые операции

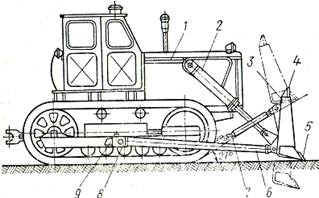

Бульдозер представляет собой базовый тягач, оснащенный ножевым навесным рабочим оборудованием, в которое входит отвал 3 с ножами 5, толкающие брусья 6, подкосы 7 и гидроцилиндры 2 (см. рис.). Отвал изготовляют в виде коробчатой сварной конструкции с накладками жесткости, приваренными к тыльной стороне. Толкающие коробчатые брусья 6 передними концами шарнирно соединяют с проушинами тыльной стороны отвала, а задними — с упряжными шарнирами 8, плиты которых приварены к балкам гусеничных тележек трактора. Подкосы соединяют верхнюю часть отвала с проушинами толкающих брусьев; перестановкой подкосов можно изменять угол резания в пределах 45—60°. Вследствие трудоемкости операций по перестановке подкосов их заменяют гидроцилиндрами.

Бульдозерным оборудованием иногда оснащают другие землеройно-транспортные машины (автогрейдеры, экскаваторы, погрузчики), у которых это оборудование является вспомогательным. Бульдозеры могут разрабатывать талые и мерзлые предварительно взрыхленные грунты. В качестве базовых машин для бульдозеров чаще всего используют гусеничные тракторы мощностью от 55 до 650 кВт, реже — колесные тракторы или тягачи мощностью 75—1200 кВт.

Для выполнения подготовительных работ на раму бульдозера навешивают дополнительные виды рабочего оборудования: кусторезы, корчеватели, собиратели и др. Бульдозеры нередко выпускают в комплекте с рыхлителями и канавокопателями, навешиваемыми сзади машины.

Бульдозер послойно срезает грунт и одновременно перемещает его волоком по поверхности земли к месту укладки.

Бульдозеры применяют для возведения насыпей из грунтов боковых резервов, разработки выемок, грубого планирования поверхностей земляных сооружений, для засыпки рвов, траншей, обваловки сооружений, а также для подготовительных работ— валки отдельных деревьев, срезки кустарника, корчевания отдельных пней и камней.

Бульдозеры используют также для распределения грунтовых отвалов при работе экскаваторов и землевозов, образования штабелей сыпучих материалов (песка, щебня) и их подачи к перерабатывающим агрегатам, для снегоочистки, формирования террас на косогорах, производства вскрышных работ в карьерах.

1.3 Расчёт основных параметров отвала бульдозера

Основными параметрами отвала бульдозера являются: ширина и высота отвала; угол зарезания; угол заострения ножа; задний угол; угол захвата т.е. угол поворота отвала в плане; угол зарезания, т.е. угол поперечного перекоса отвала (угол между режущей кромкой ножа и горизонталью). При проектировании отвала необходимо определить также параметры профиля отвала: длину прямолинейного участка в нижней части поверхности отвала; радиус криволинейного участка поверхности отвала; угол опрокидывания отвала; высоту козырька и угол его наклона; угол наклона отвала.

Для выполнения этих расчётов используем следующую литературу: [1, стр. 189 – 202]

Углы установки отвала бульдозера

Тип бульдозера

Углы установки отвала, град

захвата X

зарезания В

резания a

С неповоротным отвалом

90 60

0 0

50 – 60

С поворотным отвалом

90 60

3 8

50 – 0

универсальный

90

50—60
