Электроснабжение железнодорожного предприятия (автоматизация учёта электроэнергии)

Расчётная мощность на освещение депо составит P О О = 78,6 кВт. Общая мощность установленных светильников рабочего освещения помещений и территории депо составляет P СВ = 86,6 кВт, (100%), в т.ч.:

- лампы накаливания – 16,7 кВт (19,3 %);

- люминесцентные лампы 10,4 кВт (12,0 %);

- лампы ДРИ и DNT – 56,7 кВт (65,5 %);

- прожекторные лампы 2,8 кВт (3,2 %).

Отклонения напряже

ния для осветительной сети допускается не более чем на 2,5 % от номинального фазного напряжения. Питающая осветительная сеть выполнена линиями, отдельными от силовой сети. Для выполнения условий по допустимым отклонения напряжения линии, питающие освещение не подключены к силовым пунктам (СП) питающим группы электроприёмников (ЭП). Управление внутренним освещением осуществляется вручную. Для управления уличным освещением установлены автоматы с фотоэлементами.

Расчёт электрических нагрузок локомотивного депо

Расчет электрических нагрузок депо необходимо выполнить для выбора питающих силовых понижающих трансформаторов, выбора и проверки токоведущих элементов по пропускной способности (нагреву), определения потерь и показателей качества электроэнергии, выбора защитной аппаратуры и устройств компенсации реактивной мощности [3].

В проектируемой части локомотивного депо установлено 110 единицы оборудования, в том числе 75 единиц стационарного технологического оборудования и 35 единиц офисной и бытовой техники.

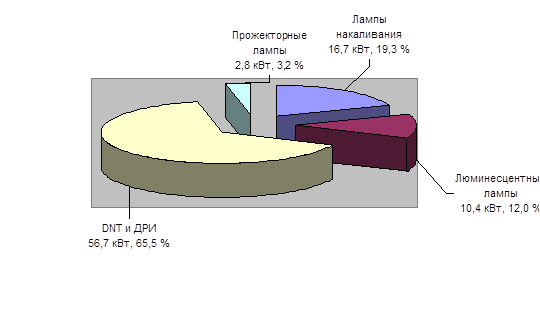

Рисунок 1.1 Структура установленной мощности осветительных приборов

Расчёт нагрузок проводится с применением метода упорядоченных диаграмм (метод коэффициента максимума) [3]. Расчет силовых электрических нагрузок производится по всему предприятию (депо) по характеристикам режима работы электроприемников.

Различаются три основных режима работы электрических установок: продолжительный, кратковременный и повторно-кратковременный [3].

В длительном режиме машины рассчитаны работать без повышения температуры отдельных частей выше допустимых пределов (вентиляторы, насосы). В длительном режиме, но с переменной нагрузкой работают различные обрабатывающие станки, прессы, молоты.

При кратковременном режиме за период включения температура отдельных частей не успевает достичь недопустимых значений, а период остановки достаточен для остывания. В этом режиме работают вспомогательные механизмы станков, различные заслонки и затворы.

При повторно-кратковременном режиме длительность циклов работы и останова не превышает 10 мин. В этом режиме работают краны и сварочные трансформаторы, создающие также значительные пиковые токи.

Для выполнения проекта электроснабжения депо необходимо определить следующие значения электрических нагрузок: средние нагрузки за максимально загруженную смену, максимальные кратковременные (пиковые) нагрузки, максимальные нагрузки различной продолжительности. В настоящее время принят получасовой расчётный максимум нагрузки (РMAX = Р30) [3].

В начальной стадии расчёта паспортные номинальные мощности ЭП приводятся к установленной мощности с учётом продолжительности включения (ПВ, %) равной единице и коэффициента мощности по формуле (1.3)

, (1.3)

где рН – установленная номинальная мощность электроприёмника, кВт;

Sпасп – паспортная номинальная мощность электроприёмника, кВ·А;

ПВ - продолжительность включения характеризует время работы электроустановки под нагрузкой в течение часа, относительных единиц;

сos φ – коэффициент мощности, определяющий соотношение активной и реактивной составляющих потреблённой электроэнергии (в некоторых случаях удобнее пользоваться tg j).

Установленная мощность электроприёмников принимается равной:

- для электродвигателей длительного режима работы, силовых и электропечных трансформаторов, электроосветительных и электроотопительных приборов – паспортной мощности;

- для электродвигателей повторно-кратковременного режима работы, сварочных трансформаторов - паспортной мощности, приведённой к относительной продолжительности включения.

Далее определяется суммарная средняя нагрузка электроприёмников, которая даёт возможность оценить нижний предел возможных значений расчётной нагрузки за максимально загруженную смену характерных суток.

При определении электрических нагрузок величины и коэффициенты, относящиеся к одному электроприёмнику, обозначаются строчными, а к группе электроприёмников – прописными буквами.

Средние активные и реактивные нагрузки рСМ, кВт и qСМ, квар, за максимально загруженную смену необходимые для определения расчётного максимума нагрузки определяются

рСМ = kи · РН ; (1.4)

qСМ = РСМ · tgj, (1.5)

где kи – коэффициент использования (определяется по справочникам);

tgj - коэффициент мощности, определяется по сos φ по таблицам.

В начале расчета электроприёмники (ЭП) разбиваются на группы, по месту установки и технологическому процессу, производится систематизация электрических нагрузок и составляется таблица, в которой перечислены все электроприемники предприятия с указанием выбранного режима их работы (коэффициента использования и коэффициента мощности, продолжительности включения, отличающегося от 100%) [3].

Коэффициентом использования называется отношение средней активной мощности электроприёмника (или группы) за максимально загруженную смену, к её номинальному значению.

Данные о режимах работы оборудования принимаются по справочникам [2]. Все электроприемники повторно – кратковременного режима необходимо привести к ПВ = 100 %, или 1,00 Для кранов ПВ = 25 %. Для сварочного оборудования ПВ = 65 % [3].

Для сварочных трансформаторов и сварочных машин, задается номинальная полная мощность в кВ·А, и для расчета ее необходимо привести к активной по формуле (1.3).

Приведённая мощность мостового крана (ЭП 51) составит:

рН == 10,0 кВт.

Приведённая мощность сварочного преобразователя (ЭП11) составит:

рН = = 22,4 кВт.

Результаты определения показателей режима работы электроприемников депо сведены в таблицу 1.2.

Перед расчётом нагрузок, проведём предварительное исследование конфигурации электрической сети и определим группы электроприёмников. При определении группы необходимо учесть, чтобы количество ЭП было не больше чем число отходящих фидеров в серийно выпускаемых распределительных шкафах [3].

Всего по цехам и производственным участкам депо определилось 14 групп ЭП получающих электроэнергию от силовых пунктов (СП). Из них в данной части дипломного проекта расчёт ведётся для восьми групп подключённых от СП – 1 до СП – 8. Мощные ЭП создающие большие пиковые нагрузки, например колёсно-токарные станки (ЭП 45 и ЭП 62), стенд для обкатки колёсных пар (ЭП 20) и мостовые краны (ЭП 51, ЭП 53) не подключаются к СП и получают питание по отдельным кабельным линиям от шин низкого напряжения подстанции.
