Конструкция и расчет легкового автомобиля ВАЗ-2106

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель. Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок. Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатор

а. На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости. При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса – алюминиевый, разборный, состоит из двух частей. Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания. На передний конец вала напрессован фланец шкива привода насоса – клиновым ремнем от шкива коленчатого вала двигателя.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.

4. Система смазки:

Система смазки комбинированная – под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала и валика привода вспомогательных агрегатов, кулачки распределительного вала и втулка шестерни привода масляного насоса. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках, цепь привода распределительного механизма, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках. Давление масла на прогретом двигателе при средней частоте вращения коленчатого вала составляет 3,5–4,5 кгс/см2; При падении давления масла до 0,4–0,8 кгс/см2 загорается сигнализатор недостаточного давления в комбинации приборов. В систему смазки входят: масляный насос, приемный патрубок с фильтрующей сеткой, прикрепленный к корпусу насоса; полнопоточный масляный фильтр, установленный на левой стороне двигателя; наливная горловина с крышкой; указатель уровня масла (щуп) в картере; датчик недостаточного давления масла, соединенный с лампой сигнализатора.

Масляный насос – шестеренчатого типа с косозубыми шестернями для уменьшения пульсации давления масла, устанавливается внутри картера и крепится к блоку цилиндров двумя болтами. Ведущая шестерня неподвижно закреплена на валике. Ведомая шестерня свободно вращается на оси, запрессованной в корпусе насоса. К корпусу насоса крепится маслоприемный патрубок с фильтрующей сеткой и встроенным редукционным клапаном, который поджимается пружиной к крышке насоса. Давление срабатывания клапана обеспечивает пружина соответствующей упругости.

Масляный фильтр – полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, с отсосом газов через маслоотделитель.

5. Система зажигания:

Контактно- и без контактно- транзисторная, батарейная.

Трансмиссия – силовая передача, осуществляющая связь двигателя с ведущими колесами. Служит для передачи вращающего момента от коленчатого вала двигателя к ведущим колесам автомобиля, изменения его величины и направления. Состоит из:

· Сцепление (Однодисковое, сухое с центральной пружиной; привод выключения сцепления гидравлический с сервопружиной на передачи);

· КПП (Механическая, грехходовая, четырехступенчатая, с синхронизаторами на всех передачах переднего хода);

· Карданной передачи (Два вала с промежуточной эластичной опорой, соединяются с валом коробки передач эластичной муфтой. Два жестких карданных шарнира на концах заднего вала имеют игольчатые подшипники);

· Главная передача (Коническая, гипоидная);

· Заднего моста (Задний мост автомобиля выполнен в виде пустотелой балки, к торцам которой приварены фланцы с посадочными местами под подшипники полуосей и отверстиями для крепления тормозных щитов. В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам. Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни эта втулка деформируется, обеспечивая предварительный натяг в подшипниках.

Между ведущей шестерней и ее подшипником установлено регулировочное кольцо, определяющее осевое положение ведущей шестерни.

Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках. Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемные постели подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями);

· Полуось (внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки. В гнезде балки моста установлена манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом.)

Ходовая часть предназначена для преобразования вращающего движения ведущих колес в поступательное движение автомобиля по дороге с определенным уровнем комфорта без тряски и вибрации. Состоит из:

· Подвеска (Передняя подвеска: независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости. Задняя подвеска: Зависимая, жесткая балка связанная с кузовом одной поперечиной и четырьмя продольными шагами, с цилиндрическими пружинами, телескопическими амортизаторами дисковые, штампованные).

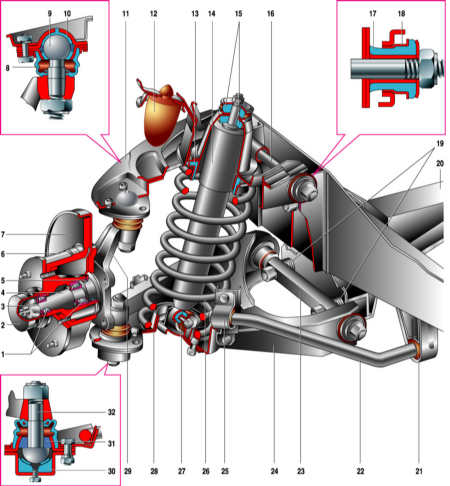

Рисунок 7 – Схема передней подвески.

1 – подшипники ступицы; 2 – колпак ступицы; 3 – гайка; 4 – цапфа поворотного кулака; 5 – манжета; 6 – ступица; 7 – тормозной диск; 8 – защитный чехол верхнего шарового пальца; 9 – верхний шаровой палец; 10 – подшипник (вкладыш) верхней опоры; 11 – верхний рычаг; 12 – буфер хода сжатия; 13 – изолирующая прокладка пружины; 14 –амортизатор; 15 – подушка крепления амортизатора; 16 – ось верхнего рычага; 17 – резиновая втулка шарнира; 18 – наружная втулка шарнира; 19 – регулировочные шайбы; 20 – поперечина подвески; 21 – подушка штанги стабилизатора; 22 – штанга стабилизатора; 23 – ось нижнего рычага; 24 – нижний рычаг; 25 – обойма крепления штанги стабилизатора; 26 – пружина; 27 – резиновая втулка пружины амортизатора; 28 – нижняя опорная чашка пружины; 29 – поворотный кулак;
