Технология ремонта автосцепки СА-3

СОДЕРЖАНИЕ

1. Краткая характеристика автосцепки СА-3

1.1 Назначение

1.2 Значение автосцепки СА-3

1.3 Сцепление и расцепление автосцепки СА-3

1.4 Устройство и конструкция автосцепки СА-3

1.5 Работа автосцепки СА-3 (принцип действия)

1.6 Технические данные

1.7 Периодичность и сроки технического обслуживания и ремонта

1.8 Срок гарантии автосцепного устройства

2. Ремонт автосцепки СА – 3

2.1 Система технологического обслуживания и ремонта вагонов

2.2 Основные неисправности

2.3 Подготовка к ремонту

2.4 Разборка механизма автосцепки СА-3

2.5 Ремонт автосцепки СА-3

2.6 Сборка автосцепки СА-3

2.7 Испытание после ремонта (обмеры)

2.8 Организация рабочего места

2.9 Инструменты, материалы, оборудование, применяемые при ремонте

2.10 Безопасность труда

2.10.1 Общие требования охраны труда

2.10.2 Техника безопасности при осмотре и ремонте

3. Экономическая часть

3.1 Калькуляция на ремонт автосцепки СА-3

3.2 Сравнительная стоимость ремонта, изготовление, приобретение нового узла

Список используемой литературы

1. Краткая характеристика автосцепки СА-3

Парк подвижного состава железнодорожного транспорта характеризуется многообразием типов и конструкций вагонов, используемых в перевозочном процессе грузов и пассажиров. Условия эксплуатации вагонов связаны со значительными статическими и динамическими нагрузками, а в отдельных случаях — с воздействием высоких и низких температур перевозимого груза, повышенной влажности, агрессивных сред на конструкцию вагонов. При малой дальности перевозок значительно возрастает интенсивность ведения погрузочно-разгрузочных работ, как правило, с использованием различных средств механизации. Таким образом, многофункциональное и интенсивное использование вагонов железнодорожного транспорта требует их качественного технического обслуживания и ремонта квалифицированными специалистами.

1.1 Назначение

Ударно – тяговые приборы предназначены для сцепления вагонов между собой и с локомотивом, удержания их на определенном расстоянии друг от друга, восприятия, передачи и смягчения действия в поезде и при маневрах.

Современным ударно – тяговым прибором является автосцепное устройство, выполняющее основные функции ударных и тяговых приборов.

Автосцепка СА-3 обеспечивает:

- автоматическое сцепление при соударении вагонов; автоматическое запирание замка у сцепленных автосцепок;

- расцепление подвижного состава без захода человека между вагонами и удержание механизма в расцепленном положении до разведения автосцепок;

- автоматическое возвращение механизма в положение готовности к сцеплению после разведения автосцепок; восстановление сцепления случайно расцепленных автосцепок, не разводя вагоны;

- производство маневровых работ (положение на "буфер"), когда при соударении автосцепки не должны соединяться. До сцепления автосцепки могут занимать различные взаимные положения:

- оси их находятся на одной прямой;

- оси могут быть смещены по вертикали или горизонтали.

Смещение осей по вертикали допускается в грузовом поезде до 100 мм и пассажирском скоростном до 50 мм, а в горизонтальном направлении до 175 мм, при которых обеспечивается надежное автоматическое сцепление вагонов в эксплуатации.

1.2 Значение автосцепки СА-3

Автосцепка СА-3 обеспечивает:

- автоматическое сцепление при соударении вагонов; автоматическое запирание замка у сцепленных автосцепок;

- расцепление подвижного состава без захода человека между вагонами и удержание механизма в расцепленном положении до разведения автосцепок;

- автоматическое возвращение механизма в положение готовности к сцеплению после разведения автосцепок; восстановление сцепления случайно расцепленных автосцепок, не разводя вагоны;

- производство маневровых работ (положение на "буфер"), когда при соударении автосцепки не должны соединяться.

1.3 Сцепление и расцепление автосцепки СА-3

Сцепление автосцепок происходит следующим образом.

Рис. 1 Сцеп автосцепок.

При соударении вагонов малый зуб корпуса одной автосцепки скользит по направляющей поверхности малого или большого зубьев (в зависимости от отклонения головок в горизонтальной плоскости в одну или другую сторону). Затем малый зуб входит в зев и нажимает на выступающую часть замка 5. При совпадении продольных осей автосцепок замки нажимают друг на друга.

В результате этого замки уходят внутрь карманов корпуса, а вместе с ними перемещаются предохранители замков, верхние плечи 3 которых скользят по полочкам и проходят над упорами 2 противовесов 1 замкодержателей.

Продвигаясь в зевах дальше, малые зубья нажимают на лапы 4 замкодержателей, заставляя их поворачиваться. В этот момент противовесы 1 замкодержателей размещаются под верхними плечами 3 предохранителей, создавая для них опору.

Когда малые зубья займут крайнее правое положение в упор к большим зубьям, замки 5 освобождаются от нажатия и под действием собственного веса выпадают снова в зевы, заполняя образовавшееся пространство в контуре зацепления, и обеспечивают запирание автосцепок.

Вновь войти внутрь карманов корпуса замки не могут, так как верхние плечи 3 предохранителей, соскользнув с противовесов 1 замкодержателей на полочки 7, располагаются против упоров 2 противовесов замкодержателей, обеспечивая удержание замка в этом положении. Противовес замкодержателя в этот момент находится в верхнем положении и опуститься не может, так как на его лапу нажимает малый зуб соседней автосцепки. Такое положение деталей предотвращает саморасцеп автосцепок при движении поезда. Сигнальные отростки 6 замков 5 сцепленных автосцепок находятся внутри кармана корпуса и не видны снаружи.

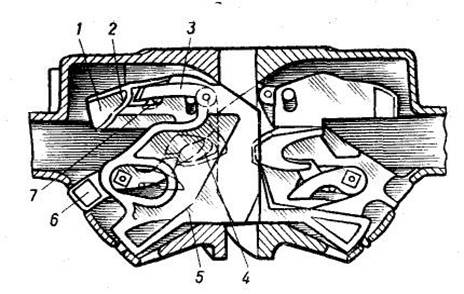

Рис. 2 Сцеп механизмов автосцепок.

Чтобы расцепить автосцепки, достаточно увести внутрь кармана корпуса хотя бы один из замков, что освобождает пространство и дает возможность выхода малых зубьев из зевов.

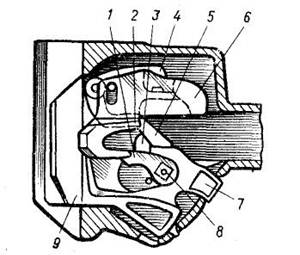

Для этого необходимо поворотом рычага расцепного привода посредством цепочки повернуть валик подъемника.

Тогда подъемник 1, посаженный на квадратную часть 8 валика, приподнимется и своим широким пальцем 3 нажмет на нижнее фигурное плечо 5 предохранителя и поднимет верхнее его плечо 4 выше упора противовеса 6 замкодержателя.

Таким образом происходит выключение предохранителя от саморасцепа.

При дальнейшем вращении валика широкий палец 3 подъемника, упираясь в выступ замка, нажмет на него и уведет замок 9 внутрь кармана.

Рис. 3 Автосцепки в сцепе.

Узкий палец 3 подъемника при этом нажмет снизу на горизонтальную грань расцепного угла 2 замкодержателя.
