Проектирование и строительство двух воздушных линии электропередачи (500 кВ)

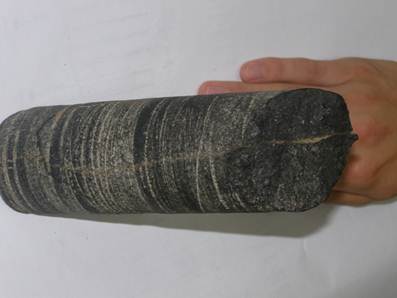

Рисунок 4.1. Системы трещин в керне долерита

Делювиально-элювиальные отложения долеритов вскрыты скважинами: Уг.13 - Уг.14, от 0,5 м до 5,0 м (рисунок 4.2).

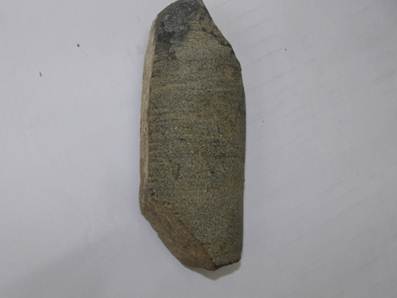

Рисунок 4.2. Керн долерита. Уг.13

– Уг.14

Приконтактовые слабометаморфизованные породы представлены: красноцветными алевролитами и брекчиями на кремниевом цементе. Алевролиты вскрыты на участке: Уг.13 - Уг.14, на глубине от 4,4 м до 5,0 м. Брекчии вскрыты на участке: Уг.13 - Уг.14, на глубине от 2,1 до 2,5 м, Уг.15 – Уг.16 на глубине 2,10-2,20 м. (рисунок. 5.3).

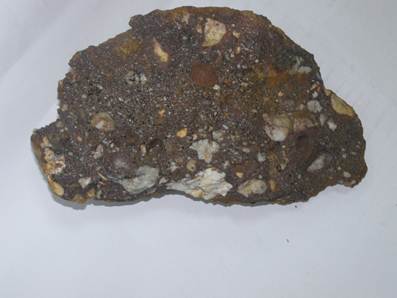

Рисунок 4.3. Брекчия. Уг.15 – Уг.16

Распространение траппов в значительной степени контролируются зонами разломов в фундаменте платформы (Ангарские разломы, Чельчетский разлом). По морфологии интрузивные тела подразделяются на пластовые, пластообразные секущие, тела неправильной формы и дайки.

Пластовые и пластообразные тела приурочены к определенным стратиграфическим горизонтам. Мощность пластовых и пластообразных тел меняется от 10 до 70 м. Для интрузий характерны четкие прямые контакты, обычно параллельные общему простиранию вмещающих пород.

Секущие тела неправильной формы и дайки приурочены, в основном, к долинам рек Карабулы, Бубенихи и Кежмы и, предположительно, контролируются разломами. Они прорывают отложения нижнего ордовика, перми, карбона и нижнего триаса. Мощность даек меняется от 10-20 до 30 м, протяженность 1-2,5 км, простирание их обычно субширотное.

Секущие интрузии неправильной формы характеризуются неровными извилистыми контактами, дайки имеют простое строение и характеризуются четкими прямыми контактами. Центральные части интрузий сложены мелко-среднекристаллическими, иногда пегматоидными долеритами, краевые – микродолеритами, афанитовыми долеритами и долерит-порфиритами. Дайки сложены мелко-среднекристаллическими долеритами, в эндоконтактах их отмечаются маломощные зоны микродолеритов и афанитовых долеритов. Для долеритов характерны столбчатая, параллелепипедная и реже шаровая формы отдельности. Преобладающее направление трещин северо-восточное и северо-западное.

По химическому и минералогическому составу, по структурным особенностям среди долеритов выделяются следующие разности: оливиновые долериты и габбро-долериты, троктолитовые долериты, пегматоидные долериты и лейкократовые долериты, толеитовые долериты, долерит-порфириты, микродолериты, миндалекаменные долериты, атакситовые порфириты и долеритовые афаниты.

4.2.3 Тектоника

Рассматриваемая территория расположена в юго-западной части Сибирской платформы. В ее строении принимают участие Иркинеевский выступ, зона Ангарских складок и Мурский прогиб. Все эти структуры рассматриваются как платформенные образования и граница фундамента платформы проводится по подошве тассеевской серии.

В строении района отчетливо выделяется два структурных этажа: нижний этаж, сложенный интенсивно дислоцированными верхнепротерозойскими породами фундамента платформы (исключая тасеевскую серию); верхний этаж, представленный позднекембрийскими, палеозойскими и мезозойско-кайнозойскими отложениями платформенного чехла.

В составе верхнего этажа выделяется пять структурных ярусов, разделенных стратиграфическими перерывами и незначительными угловатыми несогласиями: позднекембрийский, сложенный отложениями тасеевской серии дислоцированными в конце позднего докембрия; низжнепалеозойский – отложения кембрия и нижнего ордовика дислоцированные в докаменноугольное время; верхнепалеозойский - дислокации верхнепермского времени; нижнемезозойский – дислокации верхнетриасового времени; юрско-меловой, отложеня этого яруса недислоцированные или слабодислоцированные.

Выделенные структурные этажи характеризуются резко различной степенью дислоцированности слагающих их пород и разделены четкими и стратиграфическими несогласиями.

Разрывные нарушения в районе подразделяются на две крупные группы: а) глубинные – фундамента платформы и связанные с ними нарушения в осадочном чехле; б) разломы северного борта Мурского прогиба.

В составе первой группы выделяются долгоживущие разломы глубинного положения – Ангарские разломы. Эти разломы имеют субширотное простирание и примерно совпадают с долиной реки Ангары.

В составе второй группы выделяются разломы донижнетриасового возраста, предшествующие трапповому магматизму, и мезозойские нарушения. С первыми связаны многочисленные субширотные секущие дайки долеритов в низовьях р. Карабулы.

Мезозойские разрывные нарушения в районе преобладают. Это разломы сбросового типа. Они секут интрузии долеритов, четко ограничивают блоки с выходами туфогенных пород, смещают юрские отложения.

Расчетная сейсмичность. Согласно СНиП II-7-81* и карте общего сейсмического районирования Российской Федерации (ОСР-97) расчетная сейсмическая интенсивность в баллах шкалы МSК-64 для средних грунтовых условий в пределах района составляет:

- 6 баллов – соответствует 5% вероятности;

- 7 баллов – соответствует 1% вероятности.

4.3 Гидрогеологические условия

Территория находится в области Енисейской гидрогеологической складчатой области, имеющей сложное геологическое строение. В пределах области выделяются гидрогеологические массивы, сложенные архейскими и протерозойскими кристаллическими породами, адартезианские бассейны, в строении которых принимают участие разнообразные терригенные и карбонатные породы верхнего протерозоя, нижнего кембрия, и артезианские бассейны, выполненные терригенно-карбонатными отложениями палеозоя, мезозоя и кайнозоя. В гидрогеологических массивах развиты трещинные и трещинно-жильные пресные и ультрапресные подземные воды, в адартезианских и артезианских бассейнах преимущественным распространением пользуются трещинно-пластовые и порово-пластовые пресные подземные воды.

В долине р. Ангары имеют место подземные воды аллювиальных отложений. Уровень подземных вод в пойме на глубине 5,0 м и 14 – 15 м в пределах первой надпойменной террасы. Уровенный режим водоносного горизонта напрямую зависит от уровня воды в р. Ангара. По химическому составу подземные воды гидрокарбонатные кальциево-магниевые.

Подземные воды пород кембрийской системы вскрыты в прослоях известняков и песчаников, воды имеют слабый напор. По химическому составу подземные воды гидрокарбонатные кальциевые.

Водоносный комплекс четвертичных отложений. Распространен в долине р. Ангара и ее крупных притоков. Глубина залегания зеркала подземных вод изменяется от 1 – 2 м на низких террасах и до 8 – 20 м на высоких террасах. Мощность водовмещающих горных пород от 1 до 10 м. Дебит скважин – 1-5 л/сек. По химическому составу воды гидрокарбонатные кальциевые с минерализацией до 0,5 г/л. Используются населением п. Ангарский и п. Богучаны.

Водоносный комплекс триасовых вулканогенно-осадочных образований и траппов. Характеризуется развитием трещинных вод зон трещиноватости. Наиболее обводнена верхняя трещиноватая зона, глубина которой составляет около 100 м. Дебиты родников изменяются от 0,5 до нескольких 1-2 л/сек. Воды гидрокарбонатные, с минерализацией не более 0,5 г/л.
