Простейшие измерения на местности

Для построения прямого угла в точке С к линии АВ нужно установить кол экера отвесно в точке С, расположив одну пару иголок в стороне АВ

(точка С лежит на линии АВ). Тогда вторая пара иголок будет перпендикулярна к этой линии. Остается в створе с ними выставить веху D (рис. 8).

Рисунок 8. Построение перпендикуляров с помощью экера.

 Построение угла с помощью мензулы

Мензула – это переносной столик для черчения плана непосредственно на местности. Состоит из планшета – квадратной доски, которая скрепляется при помощи подставки со штативом. Перед работой планшет оклеивается сверху бумагой так, чтобы после составления плана можно было легко снять чертеж, с планшета не повредив его. При мензуле имеется специальный прибор – кипрегель, служащий для наведения на окружающие предметы и прочерчивания на планшете соответствующих направлений

(рис. 9а). Кипрегель имеет вертикальный круг для измерения углов наклона и дальномерной нити в трубе, позволяющие определять расстояния. Прототипом кипрегеля является алидада – простейший прибор, состоящий из линейки и приспособления для наведения, например двух вертикально воткнутых иголок или двух стоек с визирами (рис. 9б).

При помощи кипрегеля можно построить угол с точностью до 3 - 5¢, а при помощи линейки, снабженной двумя иголками, эта точность снижается в десять раз (1¤2 - 1°).

Для построения на планшете угла ВАС местности мензулу устанавливают над точкой А, при помощи уровня (или на глаз) планшет приводят в горизонтальное положение и на бумаге намечают точку а, соответствующую точке А местности: они должны лежать на одной отвесной линии. К точке а плана прикладывают линейку и, направив ее в точку В местности, по краю чертят направление ab, которое будет лежать в стороне точек А и В. После чего точно так же чертят направление ас. Изображенный на бумаге угол bac будет равен горизонтальному положению угла ВАС на местности.

Рисунок 9. а – кипрегель, б – алидада.

а б

 Измерение горизонтальных углов

В производстве для определения величины горизонтального угла применяют приборы двух типов: мензулу и теодолит. Мензулой угол строят на бумаге (как сказано на странице 12), а теодолитом измеряют его градусную величину. Кроме этого для определения величины горизонтального угла может послужить компас имени " Андрианова " (рис. 11, стр. 16).

Для измерения величины угла нужно иметь лимб [4], расположен в горизонтальном положении над точкой А местности так, что его центр лежит на одной отвесной линии с этой точкой.

Допустим далее, что около центра круга вращается линейка – алидада. Алидада имеет приспособление для наводки и отсчета называемый индекс штрих. Сделать отсчет – это значит определить, против какого деления лимба остановился штрих алидады.

Техника измерения угла ВАС сводится к следующему (рис. 10, стр. 14). Алидаду сначала наводят на точку В и делают отсчет, допустим 16°, далее ее направляют на точку С и снова производят отсчет, допустим 63°. Вычитая из правого отсчета левый, получаем величину угла: 63° - 16° = 47°. Может случиться что правы отсчет (23°) меньше левого (336°), тогда перед вычитанием к нему следует прибавить 360°. Величина угла будет найдена так: 23° + 360° - 336° = 47°. Этот случай соответствует положению нулевого штриха лимба внутри измеряемого угла.

Называя точки и стороны угла " правая " и " левая ", считается, что наблюдатель расположен лицом внутрь измеряемого угла. Наконец учитываем, что на лимбе подписи делений возрастают от 0 до 360°. Таким образом, отсчет следует рассматривать как периодическую функцию, с периодом 360°.

Рисунок 10. Измерение горизонтального угла теодолитом.

а – отсчет направлений по лимбу, б – принцип измерения горизонтального угла теодолитом.

Если с данной точки А необходимо определить значения углов между направлениями на точки числом больше двух, например между направлениями на точки В, С, D и Е (рис 10), то можно измерять не каждый угол ВАС, CAD и т.д в отдельности, а все совместно: производя отсчеты последовательно, по ходу часовой стрелки, на каждую из точек В, С, D и т.д. Такие отсчеты называют направлениями, а совокупность измеренных совместно направлений – рядом направлений.

Обозначив направления на точки В, С, D,…соответственно (В), (С), (D) и т.д, применительно как на рисунке. 10, а будем иметь (В) = 16°, (С) = 63°, (D) = 139° и (Е) = 221°. Ряд направлений обладает тем свойством, что ко всем направлениям ряда можно прибавить (вычитать) произвольное число, не изменяя значения углов, определяемых этим рядом. Ряд направлений записывают так, что первое направление равно нулю: (В) = 0°, (С) = 47°, (D) = 123° и (Е) = 205°.

Теодолиты – имеют сложный вид (рисунки. 1, 3 и 4), но измерение ими углов производят по изложенному выше принципу.

 Измерение горизонтального угла с помощью компаса Андрианова

Крышка компаса " Андрианова " может свободно вращаться, она имеет приспособление – прицел для визирования. Компас позволяет измерить магнитный азимут направления (линии) местности, т.е. горизонтальный угол, который образует это направление с северным концом магнитной стрелки. Азимут отсчитывается от направления на север, через восток, юг и запад от 0 до 360° (по ходу часовой стрелки).

Для измерения магнитного азимута съемщик держит компас так, чтобы северный конец освобожденной стрелки указывал точно на деление 0°. Далее, вращая крышку, он наводит прицел на предмет, азимут направления на который определяется, после чего остается сделать отсчет по специальному указателю, расположенному под прицелом в плоскости кольца с делениями (рис. 11, стр. 16).

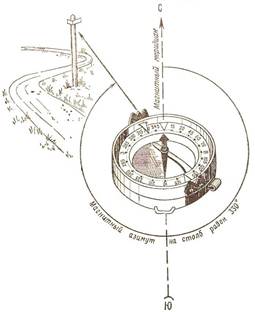

Рисунок 11. Определение магнитного азимута по компасу.

Если измерить азимуты двух сторон угла, то их разность даст его величину. При аккуратных измерениях ошибка угла будет порядка 5° (цена одного деления компаса Андрианова 3°).

Большие компасы называются буссолям, они позволяют измерять углы с точностью до 0,5°.

Зональные технологии

Рост производства продуктов растениеводства находится в прямой зависимости от освоения зональных систем земледелия.

Системы земледелия по зонам разрабатываются многие годы, накоплен богатый материал по общим и частным вопросам (методы защиты почв от эрозии, севооборотам, обработке почвы, срокам посева и т.д.). На данном этапе с учетом этих достижений необходимо дать производству научно обоснованные зональные технологии возделывания культур, обеспечивающих планируемое производство сельскохозяйственной продукции.

Характер природно – климатических условий, размещение городов и промышленных предприятий определили специализацию сельскохозяйственного производства по зонам. В степной и южной части лесостепной зоны (Омской области) развивается зерновое хозяйство, особенно производство сильных и ценных пшениц. Эта отрасль дополняется скотоводством, а также овощеводством в ряде хозяйств. В северной лесостепи и северных зонах, где нет условий для производства ценного произвольного зерна, развивается производство озимой ржи, овса, ячменя, гороха. Эти культуры сочетаются с интенсивным скотоводством. В южной лесостепи, где расположен ряд городов, концентрируется производство овощей, картофеля, молока, яиц.
