Организация военной связи

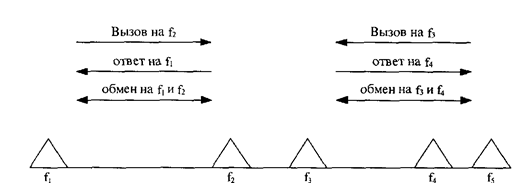

Второй вариант. Для осуществления связи каждому корреспонденту, так же как и в предыдущем случае, назначается своя частота дежурного прием. Вызов при этом производится на частоте прием вызываемого, ответ – на частоте приема вызывающего, а обмен – на этих же двух частотах (Рис. 12).

Таким образом, при наличии радио

станции с раздельным приемом и передачей перестраивается только передатчик. Приемник непрерывно находится на частоте дежурного приема, присвоенной данному корреспонденту. Обмен может производиться в симплексном, полудуплексном режимах, что обеспечивает работу буквопечатанием.

Основным недостатком данного варианта при использовании радиостанции, у которых приемник и передатчик размещены в одном автомобиле, является значительная трудность такого назначения частот корреспондентам, которое исключало бы во всех случаях помехи от работы собственного передатчика своему приемнику. Помех можно избежать только в том случае, если разнос между двумя любыми частотами дежурного приема будет не менее минимально необходимого разноса между частотами приемника и передатчика одной радиостанции. Второй недостаток данного варианта заключается в необходимости перестройки передатчика не только вызывающего, но и вызываемого корреспондента, что увеличивает время для установления связи между ними.

Третий вариант. Для осуществления связи по этому варианту каждому корреспонденту назначается не одна, а две частоты: первая – для приема, вторая – для передачи (Рис. 13).

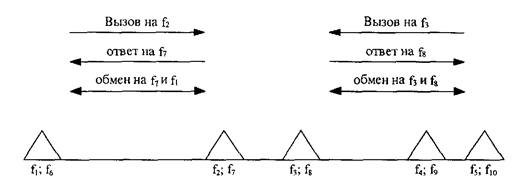

Рисунок 13 Вариант радиосети на частотах дежурного приема ffi, f^ /j, f^fs-частоты дежурного приема корреспондентов радиосети; // , /?,…. fa/ – частоты передачи корреспондентов)

В этом случае вызывающий должен настраивать свой передатчик и приемник соответственно на частоты приема и передачи вызываемого. Перестройку радиостанции производит только вызывающий.

Назначение таких пар частот, закрепленных за каждым корреспондентом, позволяет значительно увеличить количество одновременно возможных связей без взаимных помех. Поэтому данный вариант наиболее целесообразно применять при использовании

радиостанций, у которых приемник и передатчик размещены в одном объекте. Разумеется, что у каждого корреспондента должно быть развернуто по две радиостанции: первая – для ответа на вызов, вторая – для работы по заданию.

Четвертый вариант. Отличие данного варианта от всех предыдущих заключается в том, что обмен при установлении связи осуществляется не на частотах дежурного приема, закрепленных за корреспондентом, а на других (рабочих) закрепленных за данной радиосетью частотах, которые указываются одним из корреспондентов (как правило, вызывающим). Установление связи может производиться любым из трех предыдущих вариантов в зависимости от указаний начальника, организующего эту связь. Однако наиболее целесообразно устанавливать связь по первому варианту, как самому простому (Рис. 14).

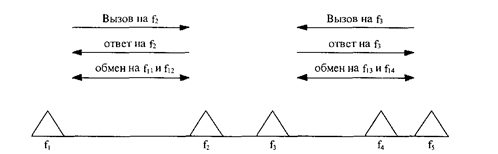

Рисунок 14 Вариант радиосети на частотах дежурного приема (f. /_, /j, /<, /, – частоты дежурного приема корреспондентов радиосети: f/^ // _> и/ц, f^ – пары рабочих частот для обмена в дуплексном режиме)

Достоинствами организации связи по радиосети на частотах дежурного приема являются: высокая радиомаскировка и защита от преднамеренных помех противника;

удобство осуществления связи через инстанцию как вниз, так и вверх; независимость работы одной пары корреспондентов от одновременной работы других пар, что обеспечивает более высокую по сравнению с другими разновидностями работы по радиосети пропускную способность направлений связи и возможность одновременного осуществления связи между значительным количеством корреспондентов; более высокая эффективность использования радиосредств при поддержании связи с большим количеством корреспондентов по сравнению со связью по направлениям.

К недостаткам организации работы по радиосети на частотах дежурного приема следует отнести: невозможность ведения циркулярных передач; необходимость перестройки радиостанции при каждом установлении связи с другими корреспондентами, что усложняет работу радистов, требует более высокой их квалификации и замедляет процесс установления связи; большую потребность в частотах; трудность назначения частот дежурного приема для обеспечения связи без взаимных помех с другими радиостанциями на данном пункте управления.

Радиосвязь на частотах дежурного приема может применяться для обеспечения связи взаимодействия между оперативными объединениями, соединениями, а иногда частями. При необходимости частоты дежурного приема могут быть использованы также для обеспечения связи с подчиненными и со старшим начальником, особенно связи через инстанцию. При этом для связи между соединениями лучше всего использовать первый вариант, как наиболее простой. В оперативном звене управления в принципе возможно применение любого варианта.

Практически в армии и во флоте наиболее целесообразно применять первый вариант в сочетании с четвертым, то есть установление связи и кратковременный обмен осуществлять на частоте дежурного приема вызываемого корреспондента, а для длительного обмена корреспонденты должны переходить в радионаправления, используя специально выделенные для этой цели рабочие частоты.

Кроме того, в оперативном звене управления может применяться и третий вариант. Второй вариант, вследствие присущих ему недостатков, основным из которых является трудность в назначении частот, находит ограниченной применение.

Следует подчеркнуть, что связь на частотах дежурного приема целесообразно организовать только при наличии радиосредств, обеспечивающих беспоисковую и бесподстроечную связь и позволяющих осуществлять быстрый переход с одной частоты на другую.

При использовании радиостанций, оборудованных специальными устройствами частотной адаптации, радиосвязь между ними может быть организована по абонентской радиосети.

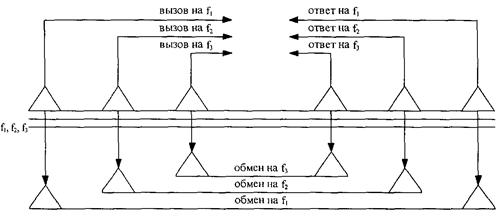

Для работы абонентской радиосети назначается группа частот, одинаково доступных любому корреспонденту этой сети. С целью обеспечения связи между двумя радиостанциями сети вызывающий корреспондент вызов производит на одной из свободных частот указанной группы. Специальное устройство вызываемого корреспондента контролирует все назначенные для связи в абонентской радиосети частоты и при получении вызова на одной из них перестраивает свой приемопередатчик на данную частоту. Связь между двумя корреспондентами осуществляется на этой же частоте в радионаправлении (Рис. 15).

Рисунок J5 Организация связи в абонентской радиосети

Одновременно может работать несколько радионаправлений (пар корреспондентов абонентской радиосети) с сохранением при этом для главной радиостанции возможности ведения циркулярных передач и приоритетного вызова любой радиостанции сети. Общее число таких радионаправлений может быть равно числу частот в группе, назначаемых для работы абонентской радиосети.
