Расчет естественного освещения

а) в зависимости от разряда зрительной работы или назначения помещения и группы административных районов по ресурсам светового климата Российской Федерации по СНиП 23-05 определяют нормированное значение КЕО для рассматриваемого помещения;

б) определяют глубину помещения dп, высоту верхней грани световых проемов над уровнем условной рабочей поверхности h01 и отношение dп/h01;

в) на оси

абсцисс графика (рисунки 3, 4 или 5) определяют точку, соответствующую определенному значению dп/h01 через найденную точку проводят вертикальную линию до пересечения с кривой, соответствующей нормированному значению КЕО. По ординате точки пересечения определяют значение Ас.о/Ап;

г) разделив найденное значение Ас.о/Ап на 100 и умножив на площадь пола, находят площадь световых проемов в м2.

2. В случае когда размеры и расположение световых проемов в проекте зданий были выбраны по архитектурно-строительным соображениям, предварительный расчет значений КЕО в помещениях следует производить по рисункам 3-5 в следующей последовательности:

а) по строительным чертежам находят суммарную площадь световых проемов (в свету) Ас.о и освещаемую площадь пола помещения Ап и определяют отношение Ас.о/Ап;

б) определяют глубину помещения dп, высоту верхней грани световых проемов над уровнем условной рабочей поверхности h01 и отношение dп/h01;

в) с учетом типа помещений выбирают соответствующий график (рисунки 3, 4 или 5);

г) по значениям Ас.о/Ап и dп/h01 на графике находят точку с соответствующим значением КЕО.

Графики (рисунки 3-5) разработаны применительно к наиболее часто встречающимся в практике проектирования габаритным схемам помещений и типовому решению светопрозрачных конструкций — деревянным спаренным открывающимся переплетам.

Проверочный расчет КЕО при боковом освещении

1. Проверочный расчет КЕО Расчет КЕО следует производить в следующей последовательности:

а) график I (рисунок 6) накладывают на поперечный разрез помещения таким образом, чтобы его полюс (центр) 0 совместился с расчетной точкой А (рисунок 8), а нижняя линия графика — со следом рабочей поверхности;

б) по графику I подсчитывают число лучей, проходящих через поперечный разрез светового проема от неба n1 и от противостоящего здания в расчетную точку А;

в) отмечают номера полуокружностей на графике I, совпадающих с серединой С1 участка светопроема, через который из расчетной точки видно небо, и с серединой С2 участка светопроема, через который из расчетной точки видно противостоящее здание (рисунок 8);

г) график II (рисунок 7) накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности (пункт «в»), проходили через точку С1 (рисунок 8);

д) подсчитывают число лучей п2 по графику II, проходящих от неба через световой проем на плане помещения в расчетную точку А;

е) определяют значение геометрического КЕО, учитывающего прямой свет от неба;

ж) график II накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности (пункт «в»), проходили через точку С2;

з) подсчитывают число лучей по графику II, проходящих от противостоящего здания через световой проем на плане помещения в расчетную точку А;

и) определяют значение геометрического коэффициента естественной освещенности , учитывающего свет, отраженный от противостоящего здания;

к) определяют значение угла , под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения (рисунок 9);

л) по значению угла и заданным параметрам помещения и окружающей застройки определяют значения коэффициентов qi, bф, kЗД, rо, и Kз, и вычисляют значение КЕО в расчетной точке помещения.

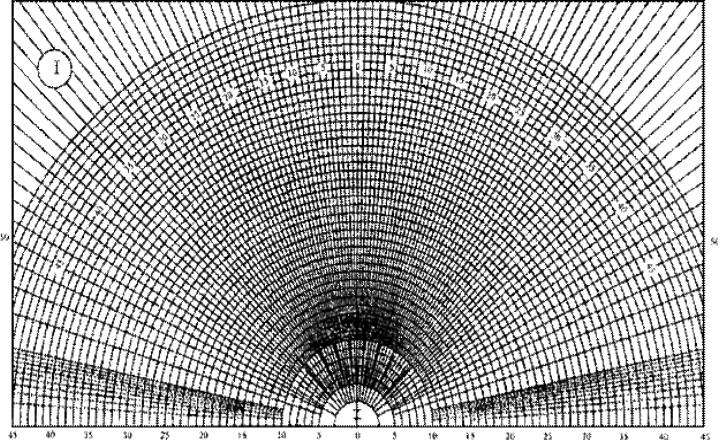

Рисунок 6— График I для расчета геометрического КЕО

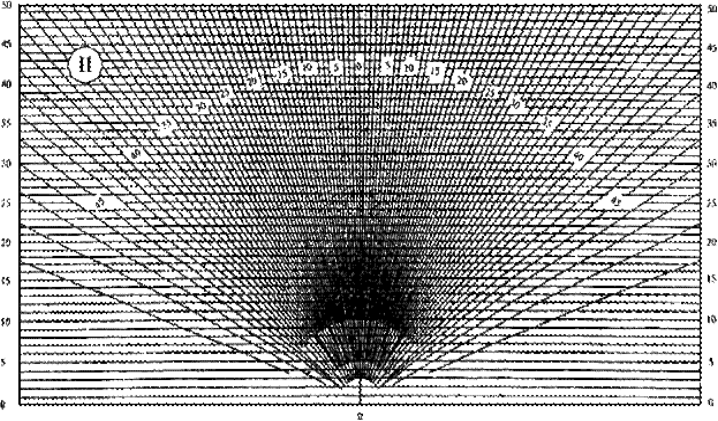

Рисунок 7— График II для расчета геометрического КЕО

Примечания

1 Графики I и II применимы только для световых проемов прямоугольной формы.

2 План и разрез помещения выполняют (вычерчивают) в одинаковом масштабе.

А — расчетная точка; 0 — полюс графика I; С1 — середина участка светового проема, через который из расчетной точки видно небо; С2 — середина участка светового проема, через который из расчетной точки видно противостоящее здание

Рисунок 8 — Пример использования графика I для подсчета числа лучей от неба и противостоящего здания

Предварительный расчет площади световых проемов и КЕО при верхнем освещении

1. Для предварительного расчета площади световых проемов при верхнем освещении следует применять следующие графики: для зенитных фонарей с глубиной проема (светопроводной шахты) до 0,7 м — по рисунку 9; для шахтных фонарей — по рисункам 10, 11; для фонарей прямоугольных, трапециевидных, шед с вертикальным остеклением и шед с наклонным остеклением — по рисунку 12.

Таблица 1
