Изучение воздействия агрессивных сред на свойства биоразлагаемых материалов

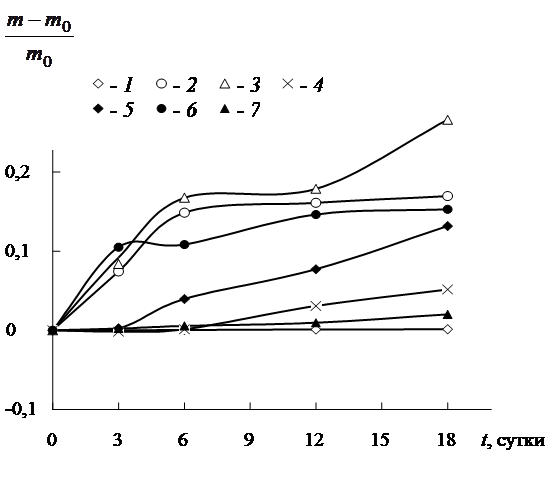

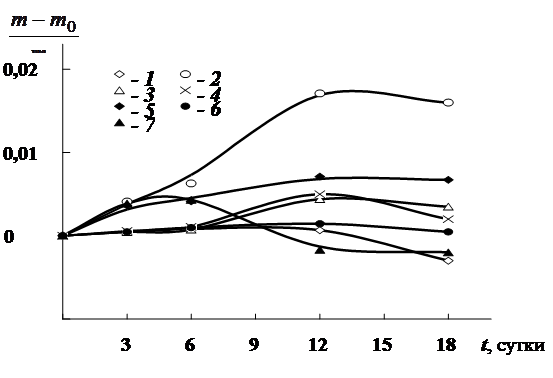

Изменение массы и показателя текучести расплава в зависимости от времени в воде для образцов ПЭ и его композиций с крахмалом рассмотрим на рис.2.16,2.19.

Основной процесс набухания образцов происходит на 6-е сутки экспозиции, а на 12-е сутки экспозиции в дистиллированной воде практически наступает равновесие в системе. При этом изменение ПТР после экспозиции в дистиллированной воде для 4-х

композиций на 3-е сутки проходит через минимум (рис.2.19). Установлено, что, как и в случае воздействия растворов соляной кислоты и щелочи, наблюдается стабилизация ПТР образцов исходного полиэтилена и композиций после 12 суток экспозиции в дистиллированной воде (2.19). Отметим также, что ПТР исследуемых композиций сохраняет более высокие значения, чем исходный полиэтилен после воздействия на них агрессивных сред и воды в течение 18 суток. Можно предположить, что, так как любая почва является определенной химической средой, то и поведение полученных композиций при закапывании в почву может быть аналогичным.

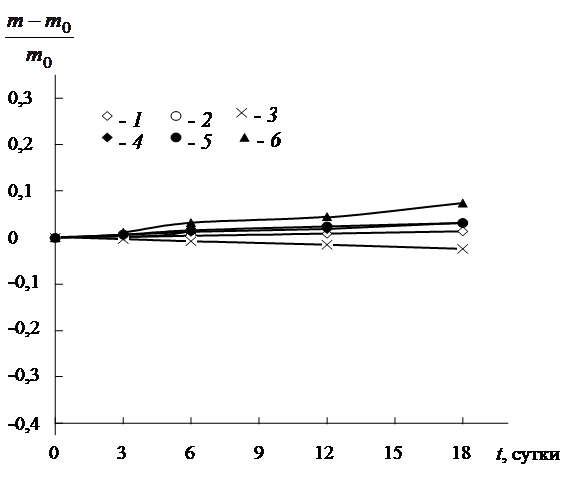

Рис.2.15. Изменение массы в зависимости от времени в щелочной среде для образцов ПЭ и его композиций с крахмалом. Содержание крахмала: 1 – 0; 2 – 1,5%; 3 – 5%; 4 – 7%; 5 – 10%; 6 – 15%.

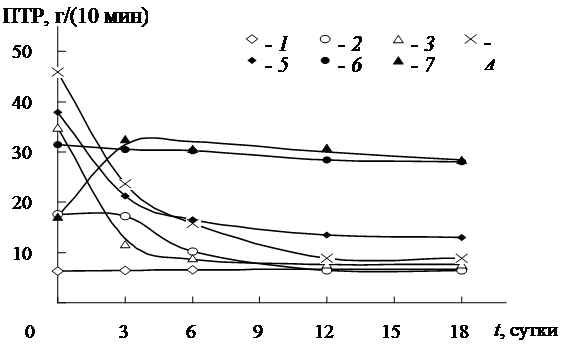

Рис.2.17. Зависимость показателя текучести расплава (ПТР) от времени экспозиции t в кислой среде для образцов ПЭ и его композиций с крахмалом. Содержание крахмала: 1 – 0; 2 – 1,5%; 3 – 3%; 4 – 5%; 5 – 7%; 6 – 10%; 7 – 15%.

Рис.2.19. Зависимость показателя текучести расплава (ПТР) от времени экспозиции t в воде для образцов ПЭ и его композиций с крахмалом. Содержание крахмала: 1 – 0; 2 – 1,5%; 3 – 3%; 4 – 5%; 5 – 7%; 6 – 10%; 7 – 15%.

2.5 Исследование поведения композиций ПЭ-273 + крахмал

при биодеструкции в почве

Биоразложение в почве определялось при выдерживании полученных прессованных образцов в почве на протяжении 42 суток. Тип почвы: серые лесные и светло-серые лесные (наиболее распространенные на территории КБР, в частности г.Нальчика) [27,28]. Предварительно были измерены почвенные характеристики: рН (водная вытяжка) = 6,5; рН (солевая вытяжка) = 6; гумус = 3,5%; емкость поглощения 25-30 мг-экв/100 г почвы. Затем проводилось изучение их реологических и деформационно-прочностных характеристик. Результаты представлены в таблицах 2.2. -2.4.

Табл.2.2.

Изменение разрывного напряжения прессованных образцов

композиций на основе полиэтилена и крахмала при биодеструкции

Табл.2.3.

Изменение относительного удлинения при разрыве прессованных

образцов композиций полиэтилена и крахмала при биодеструкции

 Скачать реферат
