Сточные воды и их краткая характеристика

Она одновременно служит для вентиляции всей внешней водоотводящей сети. При нормальных условиях работы через стояки осуществляется вытяжка газов. Для исключения попадания газов в помещения под санитарными приборами устанавливаются сифоны (гидравлические затворы). Они обычно представляют собой петлеобразные трубки, в которых постоянно задерживается водяной столб высотой 8-10 см. Иногда сифоны яв

ляются составной частью санитарных приборов. Для проверки и прочистки труб на сети устанавливаются специальные детали – ревизии и прочистки. Каждое здание имеет по несколько стояков, которые обслуживают санитарные приборы, группирующиеся на каждом этаже здания.

Для отвода производственных сточных вод из здания также создается внутренняя водоотводящая сеть трубопроводов. Для отвода сравнительно больших расходов устраивают сеть подпольных лотков (на первом этаже).

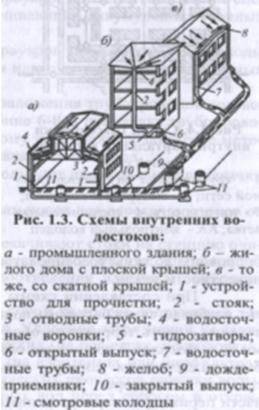

На рис. 1.3 показаны схемы внутренней водосточной сети, предназначенной для приема и отвода дождевых вод. Крыши зданий выполняются с учетом необходимости сбора и отвода воды к местам приемки ее в водосточную сеть. Если крыши имеют сложную конфигурацию (рис 1.3, а) или они плоские (рис 1.3, б), то сеть трубопроводов выполняется внутри зданий.

Вода во внутреннюю сеть принимается через водосточные воронки, устанавливаемые на крышах. Отвод воды из зданий может производиться либо непосредственно во внутриквартальную водоотводящую сеть, либо на поверхность земли. В последнем случае вода с крыш вместе с дождевой водой с незастроенной части квартала должна стекать в лотки проездов, а затем в специальные дождеприемники, связанные с внутриквартальной водоотводящей сетью. При невысоких зданиях и скатных крышах дождевая вода с крыш отводится водосточными трубами, а затем лотками проездов в дождеприемники (рис. 1.3, в).

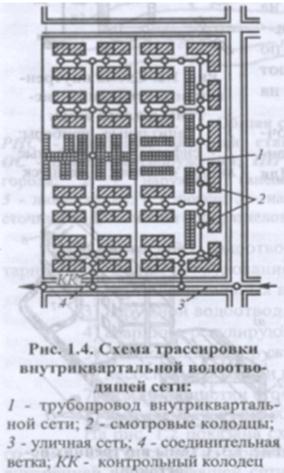

Внутриквартальная водоотводящая сеть представляет собой систему подземных трубопроводов (рис. 1.4). Трассировка ее производится около зданий между смотровыми колодцами по концам выпусков из зданий в направлении, совпадающим с уклоном поверхности земли. Соединение ее с внешней сетью производится участками труб, называемыми соединительными ветками. Внутриквартальная сеть трубопроводов рассчитывается на самотечное движение жидкости с частичным заполнением труб.

На участке от внутриквартальной до уличной сети в пределах квартала на расстоянии 1 – 1,5 м от красной линии располагается контрольный колодец (КК), который служит для контроля за работой внутриквартальной сети и правильностью использования сетей водоотведения специальными организациями, эксплуатирующими внешние водоотводящие сети и очистные сооружения.

Аналогичные сети создаются на предприятиях. Они называются внутризаводскими.

Внешняя водоотводящая сеть, называемая иногда уличной, представляет собой систему подземных трубопроводов, уложенных с уклоном в направлении движения воды. Она рассчитывается на самотечное движение жидкости с частичным или полным заполнением труб при расчетных условиях. В целях уменьшения глубины заложения трубопроводы должны трассироваться в направлении, совпадающем с уклоном поверхности земли.

При составлении схемы водоотводящей сети обслуживаемый объект разбивается на бассейны водоотведения (см. рис. 1.1). Бассейн водоотведения – часть территории обслуживаемого объекта, ограниченная линиями водоразделов и границами объекта. Внешняя водоотводящая сеть может быть разделена на уличную сеть, коллекторы бассейнов водоотведения и главные коллекторы. Уличная сеть – это трубопроводы, проложенные по части периметра квартала или по всему его периметру. К ней присоединяются внутриквартальные сети.

Коллекторы бассейнов водоотведения – трубопроводы, предназначенные для приема и отвода воды от части или целого бассейна водоотведения. Главные коллекторы – трубопроводы, предназначенные для приема и отвода воды от части или всего обслуживаемого объекта. Главными коллекторами вода транспортируется к насосным станциям или очистным сооружениям.

Для осмотра трубопроводов, выполнения профилактических и ремонтных работ на водоотводящей сети предусматриваются смотровые колодцы и камеры. В местах пересечения самотечных трубопроводов с естественными препятствиями и подземными сооружениями строятся штольни или эстакады. Иногда пересечения выполняются в виде дюкера. Для приема в водоотводящую сеть дождевых вод строятся дождеприемники, конструкция которых аналогична конструкции смотровых колодцев, но сверху они завершаются приемной решеткой. По схеме, показанной на рис. 1.1, обслуживаемый объект имеет водоотводящую сеть, предназначенную для отвода сточных вод всех видов: бытовых, производственных и дождевых. В период интенсивных ливней загрязнение смеси транспортируемых сточных вод снижается. Это позволяет сбрасывать часть сточных вод в водоем без очистки. Для сброса воды на коллекторах, уложенных вдоль реки, создаются специальные сооружения – ливнеспуски.

Аварийные и регулирующие резервуары представляют собой специально оборудованные емкости, обеспечивающие аккумуляцию сточных вод в период максимального их притока.

Сброс или откачка воды из резервуаров производится в периоды снижения притока сточных вод самотеком или с использованием насосных станций.

При равномерном рельефе глубина заложения трубопроводов возрастает в зависимости от их длины. При глубине 6-8 м прокладка трубопроводов открытым способом затруднена, поэтому переходят на закрытые методы строительства или осуществляют перекачку сточных вод.

Местные насосные станции используют для подъема и перекачки воды от одного или группы зданий.

Районные насосные станции применяют для перекачки стоков от части или целого бассейна водоотведения.

Главные насосные станции перекачивают стоки на станцию очистки сточных вод части или всего обслуживаемого объекта. Для повышения надежности работы сооружений водоотведения напорные трубопроводы выполняют в две линии.

Очистная станция представляет собой комплекс сооружений для очистки сточных вод и обработки осадков. Удаление загрязнений из сточных вод достигается с помощью механических, биохимических и физико-химических процессов очистки воды. Заключительным этапом обработки сточных вод перед сбросом в открытый водоем обычно является обеззараживание. При проектировании сооружений станции очистки сточных вод предусматривается самотечное движение воды.

3. Системы водоотведения городов

Система водоотведения – это технологический прием объединения или разъединения потоков сточных вод различного происхождения. В мировом историческом опыте строительства водоотводящих систем просматриваются различные тенденции их развития. В практике были распространены общесплавные и комбинированные системы. Раздельные системы подразделяются на полные раздельные, неполные раздельные и полураздельные.

Общесплавная система водоотведения имеет единую водоотводящую сеть для отведения сточных вод всех видов: бытовых, производственных и дождевых (рис. 1.1). Общесплавные системы применяли при наличии рядом с обслуживаемым объектом мощных проточных водоемов, обладающих значительной самоочищающей способностью. Особенностью этой системы является оснащение главного коллектора ливнеспуском для сброса смеси сточных вод в водоем без очистки. Объемы сброса сточных вод через ливнеспуски зависят от места их расположения. Через ливнеспуски, расположенные в начале коллекторов, допускается сброс меньших относительных объемов сточных вод. Через ливнеспуски, расположенные в конце коллектора, допускается сброс больших относительных объемов сточных вод в водоемы, с обязательным учетом обеспечения установленных для них санитарных требований.
