Таблица - 3.4 Материальный баланс загрязняющих веществ после прохождения нефтеловушки.

Вышло	кг/час	т/сут	т/год	% масс
Сточная вода в том числе:	1,047000	0,025200	9,180000	100,00
Взвешенные вещества	0, 207000	0,005000	1,813000	19,75
Нефтепродукты	0,114000	0,002700	0,999000	10,88
Сульфаты	0,369000	0,008900	3,232000	35,21
Железо	0,003000	0,000100	0,029000	0,31
Ион аммония	0,027000	0,000600	0,237000	2,58
Хлориды	0,324000	0,007800	2,838000	30,92
Цинк	0,000020	0,000010	0,004000	0,04
Медь	0,000007	0,000010	0,004000	0,04
Фосфаты	0,003000	0,000100	0,025000	0,27
Осадок	0,482000	0,011500	4,222000
Итого	1,529000	0,036700	13,402000

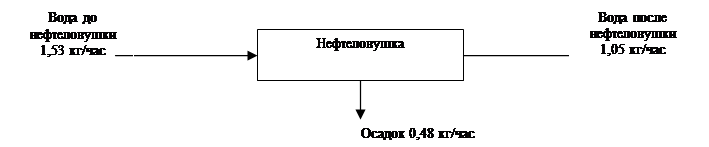

Рисунок 3.7 - Схема эффективности очистки нефтеловушки

3. Сорбционный фильтр рассчитываем по Гудкову А.Г. "Механическая очистка сточных вод".

Находим объем сточных вод, проходящих через сорбционный фильтр:

(37)

где ΣQi=∆Q1, ∆Q2 - потери сточных вод соответственно в решетке, нефтеловушке с удалением остатков; потери складываются из потерь при удалении осадка и при сливе уловленных нефтепродуктов (ΣQi=0,021м3/ч).

Живое сечение фильтра

(38)

νл - линейная скорость движения воды в фильтре, линейная скорость не должна превышать 12 м/ч.

Определяем диаметр фильтра:

(39)

Высота загрузки выбрана на основе опытных данных Нф=1,0м

Объем рабочей части фильтра (объем загрузки):

(40)

Насыпная плотность угля АГ-3 ρн=500 кг/м3, находим массу угля:

(41)

Относительная сорбционная емкость угля АГ-3 по нефтепродуктам:

Сар=50г/кг

Полная сорбционная емкость угля:

(42)

Объем очищаемой воды за один цикл очистки, если принять время одного цикла очистки равным одной смене:

(43)

Разность концентраций нефтепродуктов на входе и на выходе из фильтра:

(44)

Масса нефтепродуктов, удаляемых на входе и на выходе из фильтра:

(45)

Число циклов очистки:

(46)

Теоретический ресурс работы фильтра:

(47)

Исходные данные:

Расход сточной воды Q= 0,212м3/час. Начальное содержание взвешанных веществ 200 мг/л, эмульгированных веществ ЭВн=48мг/л; требуемое конечное содержание ВВк - 7 мг/л, ЭВк-0,1мг/л.

Объем сточных вод, проходящих через сорбционный фильтр равен по формуле (37):
