Расчет и проектирование установки по очистке сточных вод для предприятия целлюлозно-бумажной промышленности

Разбавленную бумажную массу подвергают очистке от посторонних включений (загрязнений) на очистной аппаратуре, после чего она поступает на бумагоделательную машину. Здесь происходит формование бумажного полотна, сопровождаемое его обезвоживанием на сетке, прессование, сушка, охлаждение полотна, увлажнение перед машинным каландрированием и намотка в рулон на накате. Если требуется повышенное упло

тнение структуры бумаги (например, для конденсаторной бумаги), увеличение ее прозрачности (чертежная калька), повышение гладкости или лоска (блеска) поверхности (некоторые виды бумаги для печати, мелованная бумага), то бумагу после дополнительного увлажнения пропускают через суперкаландр.

Готовую бумагу разрезают на рулоны или листы. Последние считают и упаковывают. Рулоны также упаковывают и отправляют на склад. Некоторые виды бумаги (конденсаторная, мундштучная, для телеграфной и кассовой лент и др.) разрезают на узкие ленты и наматывают в бобины (узкие рулончики).

Избыток оборотной воды направляют в улавливающую аппаратуру, откуда уловленные волокна используются в производстве, а осветленная вода идет в сток. Бумажный брак с бумагоделательной машины, суперкаландра, станков, разрезающих бумагу, ее перематывающих и упаковывающих, идет на переработку и в виде волокнистой массы используется для изготовления бумаги.

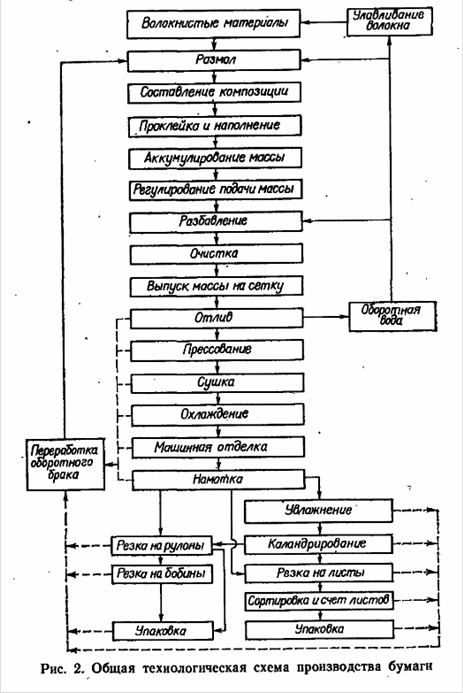

Общая схема изготовления бумаги уточняется в зависимости от ее вида (рис.2). При этом устанавливается композиция бумаги, вид используемого оборудования, количество ступеней размола и очистки массы и другие специфические для данного вида бумаги особенности производства (наличие или отсутствие наполнения, проклейки, окраски, поверхностного покрытия и пр). По уточненной схеме производства с учетом заданной производительности бумагоделательной машины и, пользуясь данными концентрации бумажной массы и влажности (сухости) бумаги по стадиям технологического процесса, составляют балансы воды, волокон и наполнителя (если он в данной бумаге присутствует). Полученные при этом данные являются отправными для выполнения всех основных технологических расчетов оборудования и определения технико-экономических показателей: удельного расхода волокнистых материалов, наполнителя, химикатов и воды, промоев волокон и наполнителей.

2. Характеристика общих методов очистки сточных вод

2.1 Механическая очистка сточных вод

Промышленные сточные воды часто содержат загрязнения, которые образуют гетерогенные системы с различной степенью дисперсности загрязняющих веществ - взвеси, частицы дисперсной фазы которых образованы нерастворимыми в воде твердыми веществами. Для удаления таких частиц из воды используют процессы процеживания, отстаивания, фильтрования, которые составляют сущность методов механической очистки промышленных сточных вод. Механическую очистку как самостоятельный метод применяют в тех случаях, когда получаемую очищенную воду можно использовать в производстве или спускать в природные водоемы. Во всех других случаях механическая очистка служит предварительной стадией перед другими видами очистки сточных вод.

Процеживание представляет собой процесс пропускания загрязненной сточной воды через решетки и сита с целью улавливания крупных примесей. Неподвижная решетка выполняется в виде металлической рамы, внутри которой устанавливается ряд параллельных стержней. Решетку ставят на пути движения сточных вод под углом 60 - 75О. Вода со скоростью 0,8 - 1,0 м/с проходит между стержнями решетки, крупные загрязнения задерживаются на решетке и затем снимаются специальными механическими устройствами. Полученные твердые отходы подлежат дальнейшей переработке. Один из способов их утилизации - обезвоживание на механическом прессе с последующим сжиганием с примесью дешевого топлива. Для удаления взвешенных частиц с размерами порядка 0,5 - 1 мм применяют сита (барабанные и дисковые). Частицы задерживаются на поверхности сита, затем смываются с нее водой и отводятся в специальный желоб.

Отстаивание применяют для осаждения из сточных вод грубодисперсных примесей и выделения всплывающих примесей. Песколовки, отстойники, осветлители - аппараты для осаждения грубодисперсных примесей.

Песколовки предназначены для выделения из сточных вод тяжелых минеральных примесей, главным образом песка, с крупностью частиц 0,2 - 0,25 мм. Их устанавливают перед отстойниками. Работа песколовок основана на использовании гравитационных сил. Рассчитываются песколовки таким образом, чтобы в них выпадали тяжелые минеральные частицы, но не выпадал легкий осадок органического происхождения.

Отстойники представляют собой сооружения, в которых из большого объема сточной воды осаждаются или всплывают грубодисперсные примеси. В зависимости от назначения отстойников в технологической схеме очистной станции они делятся на первичные и вторичные. Первичными называют отстойники перед сооружениями для биохимической очистки сточных вод, вторичными - отстойники, используемые для осветления сточных вод, прошедших биохимическую очистку.

Осветлители применяются для очистки природных вод и для предварительного осветления сточных вод некоторых производств. Используют осветлители со взвешенным слоем осадка, через который пропускается вода, предварительно обработанная коагулянтом.

Нефтеловушки и жироловушки. Для выделения из сточных вод всплывающих примесей - нефти, масел, жиров в промышленности используют нефтеловушки и жироловушки. По сути, эти приспособления являются также отстойниками, но примеси здесь концентрируются на поверхности водного зеркала, собираются и удаляются из верхней части такого отстойника.

Фильтрование применяют для выделения из сточных вод тонкодиспергированных твердых или жидких веществ. Основной конструкционный элемент очистных установок - фильтр, представляющий собой пористую перегородку, проницаемую для воды, но задерживающую частицы дисперсной фазы. В качестве фильтров используют металлические перфорированные листы и сетки из коррозионно-стойкой стали или других металлов и сплавов, ткани, керамику. Роль пористой перегородки (фильтра) может выполнять слой зернистого материала - песка, гравия, кокса и др. Материал фильтра должен быть устойчив к воздействию очищаемой воды, термически стоек, механически прочен.

2.2 Физико-химические методы очистки сточных вод

Коагуляционная очистка - это метод очистки сточных вод от коллоидных частиц, основанный на свойстве коллоидной системы в определенных условиях терять агрегативную устойчивость. Основным процессом коагуляционной очистки производственных сточных вод является взаимодействие коллоидных и мелкодисперсных частиц загрязнений с агрегатами, образующимися при введении в сточную воду коагулянтов. В промышленности находят применение различные коагулянты:

соли алюминия: cульфат алюминия (глинозем) Al2 (SO4) 3 ·18H2O, алюминат натрия NaAlO2;

соли железа: железный купорос FeSO4 ·7H2O, хлорид железа (III) FeCl3;
