Безопасность работ на производстве

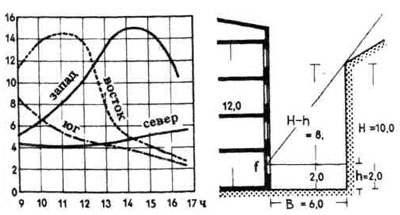

1. График для определения освещённости наружной поверхности окон во дворах (без учёта затенения оконными откосами и отражения от стен противоположных зданий).

2. График для определения коэффициента снижения освещённости при глубоких оконных откосах.

width=12 height=12 src="images/referats/1776/image010.png">

3. Пример расчета средней освещенности горизонтальной поверхности в помещении, выходящем во двор.

Последовательность действий к задаче 2:

1. В/ (H- h); L1/ (H- h)- освещенность наружной поверхности окна со стороны L1, находим по графику (рис.1), %:

8/(12-2)=0,8; 9/(12-2)=0,9; Еок 1=4

2. В/ (H- h); ( L -L1)/ (H- h)- освещенность наружной поверхности окна естественным светом с другой стороны двора (L -L1) находим по графику (рис.1), %:

8/(12-2)=0,8; (22 -9)/(12-2)=1,3; Еок 2=4,7

3. Найдем суммарное значение освещенности окна естественным светом (значения освещенности, найденные по графику для п.1 и п.2, %):

Еок= Еок 1+ Еок 2; Еок=4+4,7=8,7

4. Найдем значения: а / t и b / t :

а / t =1,8/0,5=3,6; b / t=2,4/0,5=4,8

По графику (рис.2) для этих значений найдем коэффициент снижения: он равен 0,82

5. Для светлых покрытий доля отраженного освещения в соответствии с местными условиями принимаем равной 80% ( к=1,8);

6. Найдем окончательную величину освещенности наружной поверхности окна посредством умножения значений п.3, п.4, п.5. (%):

Еок=8,7∙0,82∙1,8=12,8; найдем освещенность(Еок) в люксах от Е:

Еок=3000/100∙12,8 =384

7. Средняя горизонтальная освещенность в помещении составит:

Ев =Еок* η *Fок / Fпом ,

где: Еок – освещенность окна, лк;

Fпом- площадь помещения, м2;

η – коэффициент пропускания светового потока;

Fок - площадь окна, м2

Ев =384∙0,5∙4,32/26=31,9≈32 лк

8. Естественная освещенность в помещении не соответствует выполнению работы, относящейся к категории грубой (40лк). Необходимо рассчитать размер окна, чтобы освещенность в помещении соответствовала требованиям;

9. Выполним расчет площади окна, необходимой для заданной освещенности помещения (40лк) :

Fок= (Fпом* Ев) / η* Еок ;

Fок= (26∙40) /0,5∙384=5,4 м2— размер окна 2,7х 2 м.

Список используемой литературы

1. Русак О.Н., Малаян К.Р, Занько Н.Г. Безопасность жизнедеятельности: Учебн. пос./ О.Н.Русак, К.Р.Малаян, Н.Г.Занько, – Спб: Изд-во Лань –2001– 418 с.

2. Хван Т.А., Хван П.А. Безопасность жизнедеятельности. Учебн. пос. – Ростов н/Д: Феникс – 2001– 352 с.

3. Арустамов Э.А. Безопасность жизнедеятельности: Учебник./ Э.А. Арустамов.- М.: Издат. дом "Дашков и К" – 2004– 678 с.

4. Белов С.В. Безопасность жизнедеятельности: Учебник для вузов / С.В.Белов и др.; Под общ. ред. С.В. Белова. 5-е изд., испр. и доп. – М.: Высшая школа, 2005.

5. СНиП 23-05-95 Естественное и искусственное освещение.

6. Груничев Н.С Безопасность жизнедеятельности: Учебное пособие , ч.I. / Н.С. Груничев . - Иркутск, 1998 г.

7. ГОСТ 12.1.005-88 ССБТ Общие санитарно-гигиенические требования к воздуху рабочей зоны
