Производство этилового спирта из картофеля

Пылеотделители (циклоны) рекомендуется устанавливать на нагнетательной части сети. Допускается установка пылеотделителей (циклонов) на всасывающей части сети.

Перечень используемого оборудования

1. Дробилка для картофеля: А1-ВДК; ДБ-6

II. Варочное отделение

2. Смеситель ВЛ.4-591.04

3. Аппарат гидроферментативной обработки ГДФО1 (1,2)

4. Аппарат ферментативной обр

аботки ГДФО2

5. Трубчатый стерилизатор А2-ВРА-3000/5

6. Паросепаратор

7. Испаритель-осахариватель

8. Теплообменник 101М-01

III. Бродильно-дрожжевое отделение

9. Бродильный чан

Бродильный чан с выносным теплообменником F = 70 м2 10-1М-01

10. Дрожжанка

IV. Брагоректификационное отделение

11. Брагоректификационная установка производительностью дал/сут. условного спирта-сырца.

Технологическое оборудование и цеха спиртового завода

1. Приемное устройство для клубней картофеля с автотранспорта и ж. д. и весовая.

2. В производственном корпусе :

- подработочное отделение картофеля

- отделение разваривания и осахаривания

- бродильно-дрожжевое отделение

- брагоректификационное отделение

- спиртоприемное отделение

3. Спиртохранилище:

- спиртоотпускное отделение

- спиртохранилище

4. Цех ферментных препаратов:

- склад сырья

- отделение приготовления питательной среды

- ферментационное отделение

- отделение готовой культуры

5. Бардораздаточная

6. Хранение и подработка картофеля:

- буртовое поле

- рештак

- отделение мойки картофеля

- дробильное отделение

- отделение приготовления замеса

7. Лаборатория

8. Административно-бытовой корпус

9. Подсобно-вспомогательные производства

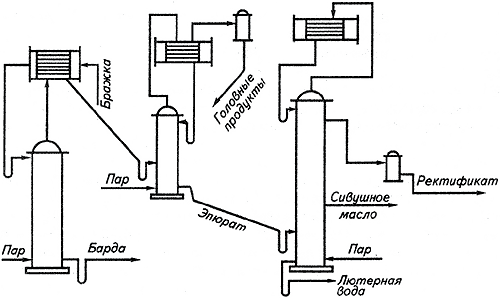

Установка для извлечения спирта (ректификации)

• Состав линии

ü Бражная колонна

ü Конденсаторы

ü Эпюрационная колонна

ü Ректификационная колонна

Холодильники

Материальный баланс процесса

Материальный баланс спиртового брожения имеет следующий вид:

СnН2 nОn + 0,005 NН3 - 0,04 X + 0,49 С2 Н5 ОН + 0,47 СО2 .

биомасса

Энергия субстрата в процессе брожения распределяется так:

90% переходит в этанол и по 5% - в биомассу и теплоту.

Выход этилового спирта из картофеля, как правило, составляет 166 л/га.

Выход спирта в декалитрах из 1 т усл. крахмала картофеля

По схемам производства:

ü Периодической – 64,7

ü Полунепрерывной – 65,0

ü непрерывной – 65,7

ü непрерывной с мех.-фермент. Обработкой – 66,1.

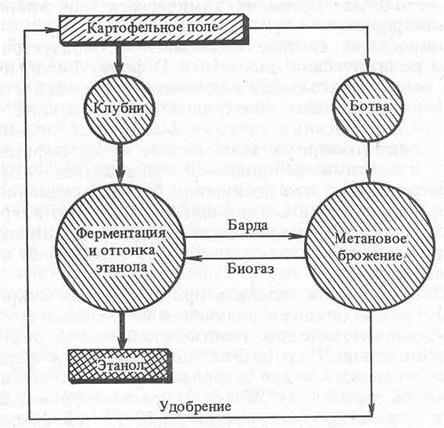

Следует отметить идею японского ученого Ямомото – создание замкнутой безотходной системы получения этанола из картофеля. Ямомото экспериментально доказал, что полученный из микромицетов рода Rhizopus комплексный ферментный препарат, обладающий амилазной и пектиназной активностью, при добавлении к дрожжам хорошо конвертирует крахмал растертой массы катофеля в этанол. Процесс реализуется при рН 4,2 и температуре 25 ?С. В этой технологии не требуется разваривать картофель и отдельно осахаривать массу.

После мойки картофель измельчают на терке и проводят одностадийную ферментацию (рис. 3). Этанол дистиллируют, а барду вместе с ботвой направляют на метановое брожение. Биогаз используют для дистилляции этанола, а ферментированную жидкую фракцию после метанового брожения со всеми минеральными компонентами урожая возвращают на поле в качестве удобрения. Согласно данной технологии с 1 га поля можно получить 270 л этанола за один цикл. Из ферментированного субстрата с содержанием этанола 6-10% об. последний выделяют в перегонных аппаратах, получая технический продукт (сырец) с содержанием этанола 85 % об. После ректификации получают продукт, содержащий 96,5% этанола. В среднем для получения 1 л этанола тратится 4 кг пара. В скором будущем предполагается снизить расход пара до 2,2 кг.

Содержание информации

Условное обозначение

Единица измерения

Принятые значения

1

Содержание С2 Н4 в этиленовой фракции

g011

доля по объему

0,96

2

Содержание С2Н5ОН в ректификате

g401

доля по массе

0,945

3

Норма расхода пара

К

моль Н2О / моль С2Н4

0,7

4

Конверсия этилена

c

доля единицы

0,055

5

Селективность

j1

доля единицы

0,955

6

Степень превращения конвертированного этилена в - диэтиловый эфир-

ацетальдегид

j2

j3

доля единицы

0,035

0,01

7

Содержание инертов в циркуляционном газе

g51и

доля по объему

0,16

8

Количество свежей этиленэтановой фракции (базис расчета)

П

кг

7900

9

Доля отдуваемого газа, выходящего из сепаратора

g35и

доля по объему

0,15

Характеристика и очистка сточных вод спиртового производства

Каждое спиртовое производство в зависимости от своей специализации характеризуется своими, присущими только данному производству, источниками образования сточных вод.

Поэтому, прежде чем описывать схемы очистки данной категории производств, приведу классификацию самих производств в зависимости от перерабатываемого и выпускаемого сырья.
