Учебная геодезическая практика

Рис. 4

Задней является точка с известной высотой. Отсчеты снимаем по красной и черной сторонам рейки. Превышение вычисляем дважды, разница между красным и черным превышением не больше ± 5 мм. Вычисляем среднее превышение, через которое определяем абсолютную высоту точки В:

HB = Hpп + hcp.

На этой стоянке вычисляем также горизонт инструмента Hги = Нpп + a и определяем высоту промежуточной точки Д:

НД = Нги - d ,

где d – отсчет по рейке, установленной над точкой Д.

Все полученные результаты заносим в таблицу – журнал технического нивелирования.

a=1248 мм

b=1802 мм

h=a-b=554 мм

b=1802 мм

d=1520 мм

Hpп=120,10 мм

1)Hги = Нpп + a=120,1+1,248=121,348 (м)

2)HB = Hpп - hcp=120,10-0,554=119,546 (м)

3)НД = Нги - d =121,348-1,520=119,828 (м)

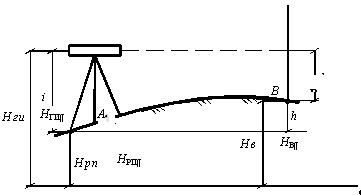

5. Нивелирование «вперед». Выполняем между теми же точками А и В (рис. 5). Высота точки А, являющейся репером, равна 120,10 мм, над ней устанавливаем нивелир и приводим в рабочее положение. Измеряем высоту инструмента i – расстояние от поверхности земли до центра окуляра. Зрительную трубу нивелира визируем на рейку, установленную над точкой В, и снимаем отсчет. Превышение определяем как разницу h = i – b.

H=120,10 м, i=1470 м

b=1346

h = i – b=1470-1346=124 (мм)

Н= H+ h=120,10+0,124=120,224 (м)

Н= H+ i=120,10+1,47=121,57 (м)

6. Определение расстояния по нитяному дальномеру нивелира. Расстояние измеряем между теми же точками А и В. Нивелир, установленный над точкой А, визируем на рейку В и снимаем два отсчета по дальномерным штрихам (рис. 6). Затем вычисляем расстояние

Д = К · n,

где К – коэффициент нитяного дальномера, равный 100; n – разница отсчетов, снятых по дальномерным штрихам сетки нитей инструмента.

Рис. 6

Наши расчёты:

В=1618

Н=1497

Д=100*(1618-1497)=12,1(м)

3. ТАХЕОМЕТРИЧЕСКАЯ СЪЕМКА УЧАСТКА МЕСТНОСТИ

При выполнении измерений все результаты заносятся в журнал тахеометрической съемки.

Работы выполняются на участке, имеющем перепад высот. Основой для съемочных работ являются пункты I и II, закрепленные на участке на расстоянии 70-80 м друг от друга.

Теодолит-тахеометр устанавливается над точкой I, приводится в рабочее положение и измеряется высота инструмента i1. к корпусу теодолита прикручивают буссоль и измеряют магнитный азимут линии I – II, через который вычисляют дирекционный угол направления:

α = Ам + δ – γ,

где δ – склонение магнитной стрелки, принимается δ = 2˚15˚; γ – сближение меридианов, принимается γ = 6˚20΄.

Затем на направление точки II устанавливают отсчеты по горизонтальному кругу 0˚00΄ и, поворачивая зрительную трубу по часовой стрелке, снимают плановое и высотное положение десяти характерных точек ситуации и рельефа. На каждую точку измеряется расстояние по нитяному дальномеру Д, снимается отсчет по горизонтальному кругу, высота визирования по рейке В.

Затем инструмент переносят в точку II и тоже измеряют его высоту i2 На точке I устанавливают нулевой отсчет по горизонтальному кругу и тоже визируют по ходу часовой стрелки на десять реечных точек (характерных точек ситуации и рельефа). На каждую из них измеряют расстояние по нитяному дальномеру, снимают отсчеты по горизонтальному и вертикальному кругу, определяют высоту визирования по рейке.

В журнале тахеометрической съемки выполняются все вычисления высот реечных точек.

К данному разделу предлагается 2 таблицы (Таблица 1 и Таблица 2), с вычисленными в ней высотами точек местности, и абрис, символизирующий описание местности, на которой проходила работа.

Наши отсчёты и используемые формулы:

Hа=121.50 м

МО= 0°01’

Ам=232°11’

α =232°11’+2˚15΄-6˚20΄=228°06’

i=b=1.440 м

1) H= Hа+h

2) h=h’+i-b

3) h’=d*tgv

4) v=КЛ-МО

5) d=D*(cosv)* (cosv)

4. НИВЕЛИРОВАНИЕ ПО КВАДРАТАМ

Производится на участке местности, имеющем высотный перепад. Нивелируемая площадка привязывается к существующему реперу, положение и высота которого задается преподавателем. Сторона квадрата – 10 м горизонтального проложения.

Разбивка площадки по квадратам производится с помощью теодолита и мерной ленты (рис. 11). Инструмент устанавливают над одной из угловых вершин (А4), приводят в рабочее положение и задают вехой направление Д1 – Д5. Измеряют вертикальный угол этого ската, вычисляют поправку за наклон линии к горизонту и откладывают расстояние Д1 = 10 + ΔДν1 в заданном створе, закрепляют колышками, забитыми вровень с землей, вершины Д2, Д3, Д4 и Д5.

Затем от направления А4 – А1 откладывают угол 90º и опять измеряют вертикальный угол ската А4 – Г4. Вычисляют поправку ΔАν2, закрепляя колышками вершины Г4, В4, Б4. Теодолит переносят в вершину Г4, приводят в рабочее положение и от направления А4 – Г4 откладывают угол 90º, закрепляют вехой створ Г4 – Г1, измеряют его вертикальный угол и откладывают расстояния А3 = 10 + ΔАν3 закрепляя вершины Г2, Г3, Г4.

Затем измеряют длину А4–Г4, она должна отличаться от проектного значения не более чем на расстояние, содержащееся в 0,5 мм плана (масштаб построения плана 1: 500).
