Как видно из таблицы, на участке 4 получилась недопустимая невязка в 462 Па (57%).

Как видно из таблицы, на участке 2, 3 получилась недопустимая невязка в 45 Па (13%).

Для участка 4: уменьшаем d с 400 мм до 250 мм, тогда

м/с,

при этом =418 Па и mg width=17 height=41 src="images/referats/14406/image029.png">= 0.08, Р = 780 Па, ÑР = 80 Па, Þ .

Для участка 2 и 3: уменьшаем d с 400 мм до 250 мм, тогда V = 10 м/с, при этом = 226 Па и = 0.25, Р = 305 Па, ÑР = 80 Па, Þ .

Выбор вентилятора.

Из приложения 1 книги [3] по значениям Lпотр = 34286 м3/ч и РI = 1186 Па выбран вентилятор Ц-4-76 №12.5 Qв – 35000 м3/ч, Мв – 1400 Па, hв = 0,84, hп = 1. Отсюда установленная мощность электродвигателя составляет:

где Qв – принятая производительность вентилятора, Nв – принятый напор вентилятора, hв=h - кпд вентилятора, hп – кпд передачи.

Из приложения 5 книги [3] по значениям N = 75 кВт и w = 1000 об/мин выбран электродвигатель АО2-92-6 (АО» – защитное исполнение, 92 – размер наружного диаметра, 6 – число полюсов). Схема электродвигателя показана на рис.3.2.

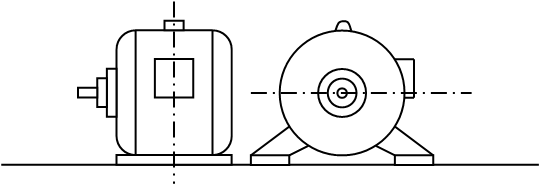

Рис. 3.2. Схема электродвигателя А02-92-6

При этом необходимо предусмотреть установку реверсивных магнитных пускателей для реверсирования воздуха при соответствующих аварийных ситуациях в данном помещении.

Вентилятор и электродвигатель устанавливаются на железной раме при их одноосном расположении. Для виброизоляции рама устанавливается на виброизолирующие материал. На воздухоотводе устанавливают диафрагму, а между ними и вентилятором переходник.

Список использованной литературы:

1. Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122 – 871 Минэнерго СССР. – М.: Энергоатомиздат, 1989.

2. Практикум по безопасности жизнедеятельности под ред. Бережного С.А. – Тверь: ТГТУ, 1997.

3. Калинушкин М.П. Вентиляторные установки, Высшая школа, 1979.
