Разработка предложений по очистке природного газа и переработки кислых газов с получением товарной продукции (серы) (на примере Карачаганакского месторождения)

Из уравнения (3.6) получим соотношения между весовыми потоками распределяющих фаз:

(3.7)

Рисунок 10. Схема распр

еделения концентрации в газовом и жидкостном потоках в абсорбере

Интегрируя уравнение (3.5) в пределах от начальных до текущих и , получим:

откуда:

(3.8)

Или

(3.9)

где - удельный расход одной из определяющих фаз.

Аналогичным путем для противоточного (течения) взаимодействия фаз может быть получено уравнение:

(3.10)

где

Из уравнений (3.9) и (3.10) следует, что концентрация распределяемого вещества в фазах G и L связана линейной зависимостью. Поэтому удобно процессы массообмена представлять графически в координатах , т.е. в виде зависимости между так называемыми рабочими концентрациями /21/.

Расход инертной части газа:

G = V0(1 – уоб)(у0у – ун) (3.11)

где уоб – объемная доля Н2S в природном газе, равная

где v0 – объем 1 моля воздуха, равная 22,4 · 10-3 м3/моль;

– молярная масса Н2S, равная 32 · 10-3 кг/моль

Тогда

G = 15,85 (1 – 0,602)(0,724 – 0,914) = 1,199 кг/с

Производительность абсорбера по поглощаемому компоненту

(3.12)

Расход поглотителя (метанола) равен:

(3.13)

Тогда соотношение расходов фаз, или удельный расход поглотителя составит:

Масса поглощаемого вещества и расход поглотителя на вторую ступень определяется по формулам, приведенным выше:

Все кинетические закономерности, использованные для расчета конечной концентрации примесей в поглотителе для первой ступени абсорбции, сохраняются для расчета конечной концентрации примесей во второй ступени абсорбции. В этом случае для определения конечной концентрации используют данные по равновесию по рисунку 14 и находят по уравнению (3.4):

где - концентрация остаточного Н2S в жидкости (метаноле), равновесная с газом входящего состава.

Рисунок 11. Зависимость между Н2S в природном газе и поглотителем при минус 45о для второй ступени абсорбции.

Расход инертной части газа находят по уравнению (3.11)

G = 15,85 (1 – 0,602)(0,724 – 0,025) = 4,41 кг/с

Производительность абсорбера по поглощаемому компоненту:

Расход поглотителя:

Соотношение расходов фаз, или удельный расход поглотителя, составит:

3.3.2 Движущая сила массопередачи

Движущая сила в соответствии с уравнением (3.1) может быть выражена в единицах концентраций как жидкой, так и газовой фаз. Для случая линейной равновесной зависимости между составами фаз, принимая модель идеального вытеснения в потоках обеих фаз, определим движущую силу в единицах концентрации газовой фазы /19/.

(3.14)

где и - большая и меньшая движущие силы на входе потоков в абсорбер и на выходе из него, кг Н2S/кгГ, в соответствии с рисунками

В данном случае

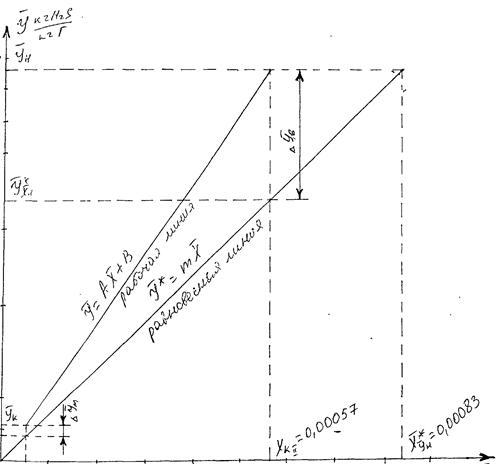

где и - концентрации Н2S в природном газе, равновесные с концентрациями в жидкой фазе (поглотителе) соответственно на входе и выходе абсорбера, в соответствии с рисунком

Движущая сила массопередачи для второй ступени определяется по формуле:

(3.15)

где и – большая и меньшая движущие силы на входе и выходе во вторую ступень абсорбера, кг Н2S/кгГ, в соответствии с рисунками

где и – концентрации остаточных Н2S в природном газе, равновесные с концентрациями в жидкой среде, соответственно на входе и выходе второй ступени абсорбера, в соответствии с рисунком

3.3.3 Коэффициент массопередачи

Коэффициент массопередачи Ку находят по уравнению аддитивности фазовых диффузионных сопротивлений /19/.

(3.16)

где и - коэффициенты массоотдачи соответственно в жидкой и газовой фазах, кг/(м2 · с); m – коэффициент распределения, кгМ/кгГ.

Для расчета коэффициентов массопередачи необходимо выбрать тип насадки и рассчитать скорости в абсорбере. При выборе типа насадки для проведения массообменных процессов, как описано выше, руководствуются следующими соображениями /5, 19, 20, 21/:
