Операторный метод анализа переходных колебаний

Рефераты / Физика и энергетика / Операторный метод анализа переходных колебаний

Содержание

1. Основные свойства преобразования Лапласа

2. Законы Кирхгофа и Ома в операторной форме

3. Операторные схемы замещения реактивных элементов при ненулевых начальных условиях

4. Библиографический список

1. Основные свойства преобразования Лапласа

Нахождение изображений функции времени (равно как и обратные переходы от изображений к

оригиналу) выполняются с помощью специальных интегральных преобразований, приводимых в курсе высшей математики. В настоящее время в большей части современной технической литературы операторные методы связывают с применением преобразования Лапласа, в основе которого лежит соотношение:

Важно отметить, что функции, описывающие реально возможные воздействия и соответствующие им реакции, всегда преобразуемы по Лапласу. Полученную в результате такого преобразования функцию называют иногда лапласовым изображением функции или ее -изображением и обозначают:

Отыскание -изображения заданной функции называется прямым преобразованием Лапласа, а нахождение по известному – обратным преобразованием Лапласа.

Основные свойства и правила этих преобразований:

Свойство единственности. Каждому оригиналу (исходной функции) соответствует единственное изображение и наоборот, каждому изображению соответствует единственный оригинал.

Свойство линейности. Линейной комбинации оригиналов соответствует такая же линейная комбинация изображений:

– оригинал; – изображение.

Преобразование операции дифференцирования. Если оригинал представляет производную от некоторой функции

то его изображение имеет вид: .

При нулевых начальных условиях (ННУ) и , т. е. дифференцированию оригинала соответствует умножение его изображения на оператор (при ННУ).

Преобразование операции интегрирования. Если оригинал представляет от некоторой функции интеграл:

то его изображение имеет вид: , т. е. интегрированию оригинала соответствует деление его изображения на оператор .

Теорема запаздывания (оригинала). Если , то , где — время запаздывания, т. е. запаздыванию оригинала на время соответствует умножение его изображения на экспоненциальный множитель .

Теорема смещения (изображения). Если , то , т. е. умножению оригинала на экспоненциальный множитель соответствует смещение его изображения на величину .

Решение задач прямого и обратного преобразований Лапласа существенно упрощаются в тех случаях, когда удается использовать справочные таблицы, которые содержат пары оригинал – изображение. Эти таблицы приводятся в справочниках.

Следует учесть, что при обратном преобразовании Лапласа полученные функции иногда не подходят под табличные. В этом случае используется разложение этой функции на простые дроби или в ряд с последующим применением обратного преобразования Лапласа.

2. Законы Кирхгофа и Ома в операторной форме

Возможность существенного упрощения решения задачи анализа колебаний в электрических цепях операторным методом основывается на том, что для -изображений колебаний формально верны законы Кирхгофа и Ома.

Действительно, согласно первому закону Кирхгофа:

Если обе части этого равенства подвергнуть преобразованию Лапласа, то оно переходит в равенство:

и следовательно, алгебраическая сумма -изображений токов в любом узле цепи равна нулю. Аналогично доказывается справедливость второго закона Кирхгофа для операторных напряжений в контуре:

При выводе закона Ома в операторной форме будем полагать, что реактивные элементы находятся при ННУ (конденсатор разряжен, через катушку индуктивности не протекает ток).

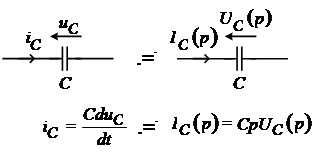

Рассмотрим соотношения в элементах электрических цепей.

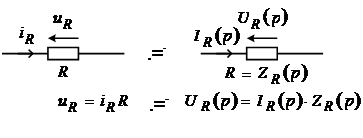

Элемент резистивного сопротивления.

– операторное резистивное сопротивление,
