Проектирование электрической сети

(15)

В таблицах 4 и 5 приведем рассчитанные данные по компенсации реактивной мощности и выбранные компенсирующие устройства.

Расчёт для каждой из четырёх схем приведём в приложении В.

Таблица 4 – Компенсация реактивной мощности в зимний период

td width=50 >

ПС

Таблица 5 – Компенсация реактивной мощности в летний период

5. Технический анализ четырёх вариантов

5.1 Выбор номинального напряжения

Для определения номинального напряжения выбранных схем будем пользоваться формулой Илларионова, которая используется для всей шкалы номинальных напряжений от 35 кВ до 1150 кВ. Для этого необходимо знать активную мощность и длину, определяемого участка с учётом коэффициента трассы, который для дальневосточного региона берём равным: Kтр=1,2. Следует также заметить, что расчет не требует нахождения напряжения на каждом участке сети в кольцевых сетях и сетях с двухсторонним питанием. Достаточно найти напряжения на головных участках схем. Напряжения на других участках будут равны напряжениям на головных. Приведем пример такого расчета для схемы 2 (приложение А), которая состоит из двух колец и участка двухцепной линии.

Нахождение потоков мощностей в кольцах без учета потерь сводиться к расчету простых разомкнутых магистралей с двусторонним питанием, для чего их разрезают по источнику питания (рисунок 1).

Определим мощности, текущие по головным участкам схемы.

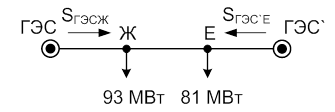

Рисунок 1 – Вид кольца ГЭС – Ж – Е – ГЭС¢, разрезанного по источнику питания

Сечения проводов еще не выбрано, а следовательно, сопротивления линий не определены, необходимо знать длины линий каждого участка, с помощью которых, и будет проводиться расчет. Длина каждого участка приведена в приложении А. Так как на коэффициент трассы умножается и числитель и знаменатель – можно его не учитывать, а просто подставлять длину участка.

Потоки активных мощностей без учета потерь:

Ø головного участка ГЭС-Ж:

(16)

Ø головного участка ГЭС`-Е:

Для того, чтобы убедиться в правильности расчета произведём проверку по I закону Кирхгофа: сумма мощностей на головных участках, равна сумме нагрузок рассматриваемого кольца.

(17)

МВА

Проверка подтверждает, что расчет выполнен верно.

Теперь, зная мощности, текущие по головным участкам, находим номинальное напряжение кольца по формуле Илларионова:

(18)

Принимаем номинальное напряжение кольца равным 220 кВ.

Таким же образом находим значения рациональных напряжений для всех четырех схем. Расчет указан в приложении В.

5.2 Выбор числа и мощности силовых трансформаторов

Число силовых трансформаторов выбирается с учетом того, каких именно потребителей они должны питать. Как было указано в пункте 3.2, потребители I и II категорий должны быть обеспечены электроэнергией от двухтрансформаторных подстанций. У каждой ПС проектируемой сети есть как потребители I, так и II категории. Следовательно, каждая из ПС будет укомплектована двумя трансформаторами.

В первую очередь следует определить минимальную мощность, которой могут быть загружены два трансформатора в нормальном режиме работы. Ниже этой мощности работа трансформаторов будет невозможна. То есть, если максимальная мощность подстанции, данная в задании, будет ниже найденного значения, то принимать участок, к которому относится ПС, к осуществлению нельзя, т.к. найти трансформатор на такую мощность не представляется возможным. В этом случае необходимо будет рассматривать другие компоновки схем.
