Процесс построения опоры для линии электропередачи в условиях ветрености - необходимые качества

рис.10

Рис.11

3) сечение 3 - 3 (рис.11)

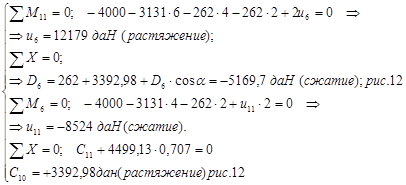

Условия равновесия:

Рис.12

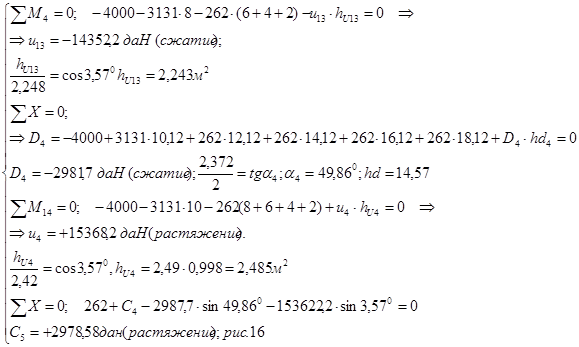

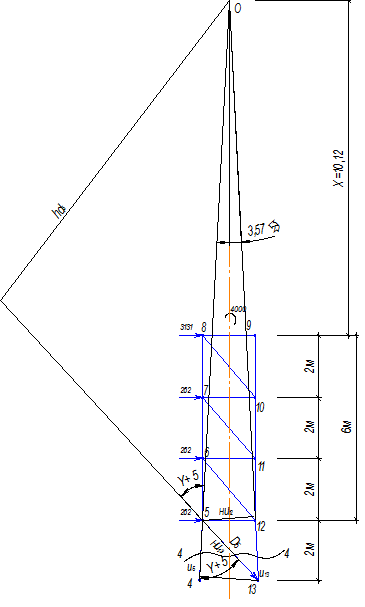

сечение 4 - 4 (рис.15)

Рис.13

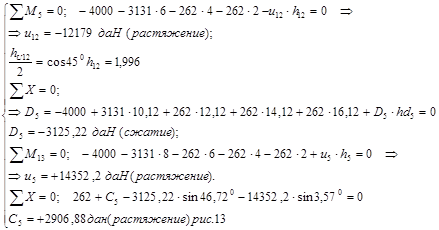

Условия равновесия:

Рис.14

рис.15

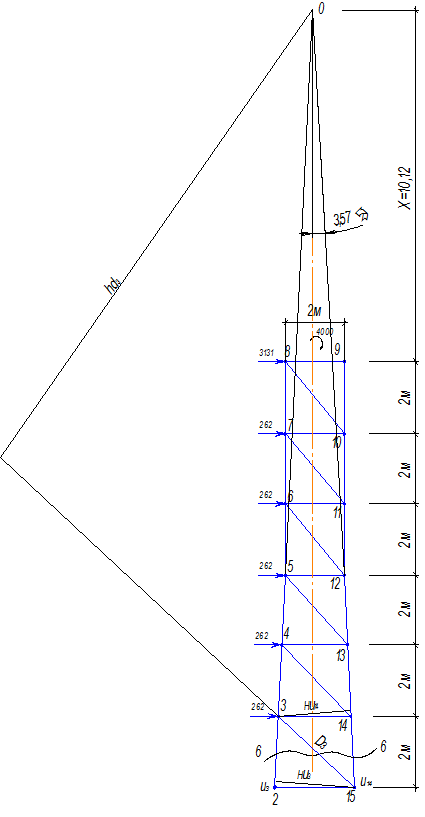

Сечение 5-5 (рис.18)

Рис.16

Условия равновесия:

Рис.17

Рис.18

Сечение 6-6 (рис. 20)

Условия равновесия:

Рис. 19

Рис. 20

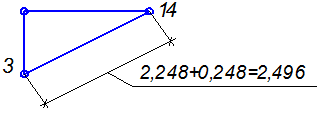

Рис.21

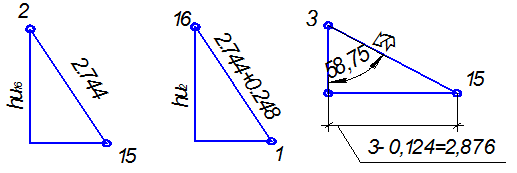

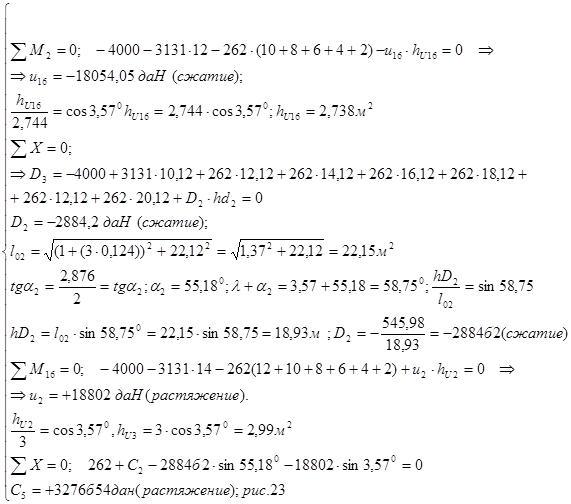

сечение 7-7 (рис.24)

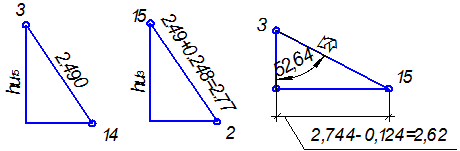

Рис.22

Рис.23

Условия равновесия:

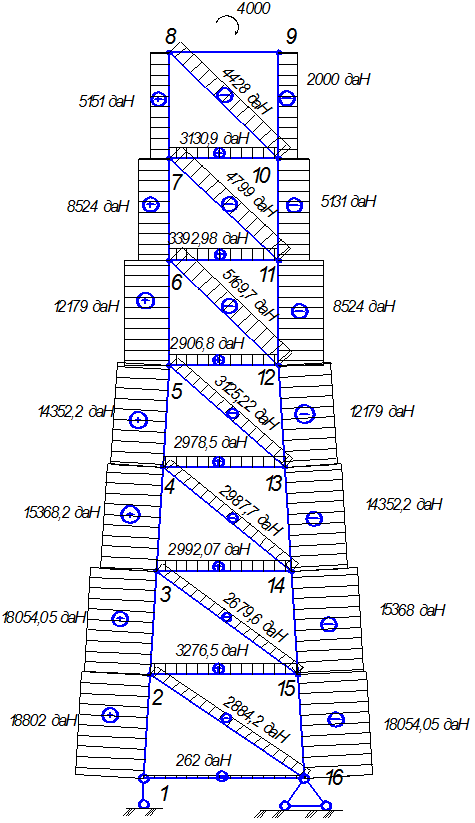

По найденным значениям строим эпюры внутренних усилий в стержнях фермы (рис.25).

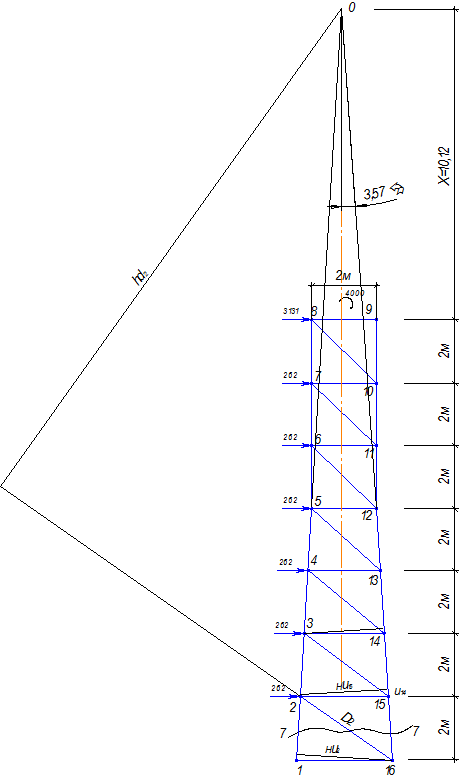

Рис.24

рис.25

2.4 Подбор безопасных размеров поперечного сечения стержней фермы

Наибольшее сжимающее усилие в поясе даН.

Безопасные размеры поперечного сечения равнобокого уголка находим из условия прочности при растяжении:

Из условия устойчивости при сжатии имеем:

принимая j0 = 0,5 в первом приближении. Согласно ГОСТ 8509-57, по сортаменту выбираем равнобокий уголок 100´100´10, для которого F = 19,2 см2 и imin = 1,96 см. Вычисляем гибкость стержня, считая элементы пояса шарнирно закреплёнными по концам:

По справочной таблице для гибкости l = 103,6, используя линейную интерполяцию, находим:

По сортаменту окончательно выбираем равнобокий уголок 100´100´10, для которого A = 19,2 см2 и imin = 1,98 см.

Аналогичным образом определяем необходимые размеры сечения для стержней решётки.

Из условия устойчивости при сжатии имеем:

принимая j0 = 0,5 в первом приближении.

Согласно ГОСТ 8509-93, по сортаменту выбираем равнобокий уголок 63´63´4, для которого F = 4,96 см2 и imin = 1,25 см.

Вычисляем гибкость стержня, считая элементы пояса шарнирно закреплёнными по концам:

Гибкость очень велика, поэтому выбираем равнобокий уголок 80´80´7, для которого F = 10,8 см2 и imin = 1,58 см.

Гибкость стержня

Окончательно принимаем для раскосов уголок 80´80´7.
