Микропроцессорные системы автоблокировки

Модули входных сопротивлений передатчика системы АБ-Е1 на частотах 50 и 25 Гц со стороны обмоток ХР1 1-1, 1-3 (рис.4.30, а) и ХР2 2-10, 2-12 (рис.4.30,

6) равны 6 и 5,2 Ом соответственно. Это позволяет достаточно просто обеспечить электромагнитную совместимость автоблокировки числового кода и АБ-Е1. В схеме рельсовой цепи для участков с электрической тягой постоянного тока передатчик сигнал

ов АЛСН подключается параллельно конденсаторам С011, С02. Результирующее сопротивление для рабочего сигнала АБ-Е1 равно 22 Ом, а сопротивление рельсовой линии со стороны дополнительной обмотки дроссель-трансформатора составляет 230 Ом. Поэтому потери мощности полезного сигнала на передатчике АЛСН незначительны.

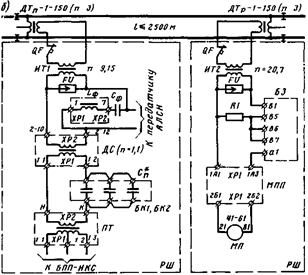

Рис.б. Принципиальная схема рельсовой цепи автоблокировки АБ-Е1 при электротяге переменного тока.

В схеме рельсовой цепи включение питающей аппаратуры аналогично. Для исключения взаимных влияний передатчик сигналов числового кода зашунтирован последовательным колебательным контуром Lф-Сф, настроенным в резонанс на частоту 174,38 Гц. Сопротивление этого контура на рабочей частоте равно 50 Ом, а на частоте 25 Гц - 4 кОм. Дроссель Lф имеет индуктивность 0,55 Гн, а емкость конденсатора Сф = 1,5 мкФ.

Для сопряжения сопротивления аппаратуры с рельсовой линией на обоих концах рельсовой цепи (см. рис.4.30, а) включены согласующие трансформаторы с коэффициентом трансформации 1,82 на передающем и 4 на релейном концах. При электрической тяге переменного тока согласование сопротивлений осуществляется с помощью изолирующих трансформаторов ИТ1 и ИТ2 (ПРТ-А). Коэффициент трансформации ИТ2 увеличен до 20,7 для получения требуемого значения сопротивления приемного конца.

В системе автоблокировки АБ-Е1 каждому блок-участку перегона присваивается одна из четырех синхрогрупп - СГ1, СГ2, СГЗ, СГ4. В четном направлении движения принято использовать СГ2 и СГ4, а в нечетном - СГ1 и СГЗ. В рельсовых цепях соседних блок-участков для обеспечения защиты от схода изолирующих стыков синхрогруппы чередуются.

Для передачи информации в системе АЛС-ЕН и управления проходными светофорами автоблокировки используются 16 кодовых комбинаций.

При кодовых комбинациях 0 и 1 возбуждено сигнальное реле 30, при 2, 3,5, 7,9,12 - реле 30 и 31, при 4, 6, 8, 10, 13, 15 - репе 30 - 32, при 11 и 14 - реле 30 - 33.

При разработке проекта оборудования участка железной дороги системами АБ-Е1 и АЛС-ЕН, как правило, используется только часть из приведенных выше кодовых комбинаций.

Рассмотрим работу системы автоблокировки (см. рис.4.27). Выполнение нормального, шунтового и контрольного режимов работы рельсовой цепи осуществляется микропроцессорным путевым приемником. При исправном и свободном состоянии рельсовой линии ЗРЦЗ на входе приемника ЗМПП действует полезный сигнал высокого уровня (примерно 3 В). После вычислений в соответствии с алгоритмом (4.1) и при условии исправного состояния комплектов МПП возбуждается путевое реле ЗМП. Контактами 31-32 МП вход приемопередатчика 1БПП-НКС подключается к рельсовой линии РЦЗ. В блоке 1БПП-НКС принятый сигнал демодулируется и декодируется. Блок 1БПП-НКС настроен на прием и дешифрирование кодовых сигналов совместно с синхрогруппой СП. Если в принятом сигнале, кроме разрядов кодовой комбинации, содержится первая синхрогруппа, то весь сигнал декодируется. В результате на выходе блока 1БПП-НКС возбуждается сигнальное реле 30, соответствующее свободности одного блок-участка. Фронтовыми контактами 51-52 реле ЗМП и 30 на светофоре HI включается лампа желтого огня. Горение лампы контролируется реле ЖО. В блоке БПП-НКС сигнальной точки 1 формируется комбинация КК7, соответствующая свободности одного блок-участка. В рельсовую цепь РЦ1 перед светофором HI передается кодовая комбинация 7 совместно с синхрогруппой ЗСГЗ.

После освобождения поездом рельсовой цепи РЦ5 на путевом светофоре НЗ зажжется лампа желтого огня. В рельсовую цепь РЦЗ передается КК7 совместно с СП. При исправной рельсовой цепи блок приемопередатчика 1 БПП-НКС расшифрует принятый сигнал и на его выходе дополнительно возбуждается реле 31. На светофоре HI одновременно горят лампы желтого и зеленого огней по цепям: Су 12,11-12 ДСН, 21-82 ЖО, 51-52 ЗМП, 51-52 30, 31-33 32, лампа желтого огня, МСу; Су 12, 11-12ДСН, 21-82 03, 31-32 ЗМП, 31-32 30, 11-12 31, 11-12 ЖО, лампа зеленого огня, МСу. Контроль лампы зеленого огня осуществляется реле ОЗ. В рельсовую цепь РЦ1 передается кодовая комбинация КК10, соответствующая показанию светофора "желтый и зеленый огни". При приеме кодовой комбинации КК10 на выходе БПП возбуждаются сигнальные реле 30, 31.32. На светофоре горит лампа зеленого огня, а в рельсовую цепь блок-участка перед светофором передается кодовая комбинация КК13.

В шунтовом режиме работы рельсовой цепи вход блока БПП-НКС отключен от рельсовой цепи фронтовым контактом реле МП. Для проверки работоспособности блока и исключения возможности накопления необнаруживаемых отказов в комплектах блока БПП на его вход через тыловой контакт реле МП подается тестовый сигнал, позволяющий контролировать исправное функционирование приемопередатчика.

Для передачи информации о приближении поездов к станции или переезду, а также для выполнения команды о двойном снижении напряжения питания ламп светофора на каждой сигнальной точке перегона устанавливается блок БПП-СПИ.

Блок БПП-СПИ подключается к линейной цепи Л-ОЛ через устройство зашиты и согласования УЗСЛ. С вступлением поезда за светофор НЗ обесточивается реле 5МП и своим контактом 51-52 управляет схемой выбора номера кодовой комбинации, формируемой для передачи в линию связи 5Л. На сигнальной точке эта информация воспринимается и в зависимости от места положения поезда возбуждаются сигнальные реле извещения приближения ИП1-ИПЗ. В системе АБ-Е1 извещение о приближении поезда передается за три блок-участка. К четвертому выходу блока БПП-СПИ подключено реле ДСН. Команду на снижение напряжения питания ламп светофора подает дежурный по станции отправления поездов. Для этого он нажимает кнопку ДСН, от которой после передачи кодового сигнала по линии Л-ОЛ на всех сигнальных точках перегона обесточиваются реле ДСН.

В системе АБ-Е1 защита отложного срабатывания аппаратуры при сходе изолирующих стыков и подпитки с соседних путей осуществляется по форме сигналов. Для этого в смежных и соседних блок-участках используются различные синхрогруппы, обладающие "хорошими" корреляционными свойствами. Максимальный выброс нормированной взаимной корреляционной функции не превышает 0,3, а кодовое расстояние между ними равно 4. При сходе изолирующих стыков у светофора HI от сигнала передатчика 1БПП-НКС срабатывает путевой приемник этой же сигнальной точки - ЗМПП и возбуждается путевое реле ЗМП. Фронтовым контактом 31-32 ЗМП вход приемника 1БПП-НКС исключается к рельсовой, линии РЦЗ. Однако кодовые комбинации в блоке 1БПП-НКС не дешифрируются, поскольку его настройка не совпадает с принимаемой синхрогруппой 3. Сигнальные реле 30-32 остаются без тока. На проходном светофоре HI горит красный огонь.
