Техническая характеристика грузовой станции

3.4 Расчет процента маршрутизации

Процент маршрутизации определяется по формуле:

, (3.6)

где - количество вагонов, погруженных и отправленных со станции маршрутами за сутки.

Для исходных данных в балансовой таблице принять

.

На подъездном пути №2.

Бензин. Время налива -

, (3.7)

мин = 5,83 час на один маршрут.

На подъездном пути №1. Металлолом. Механизация - мостовой кран грузоподъемностью 10т, производительность 62 т/ч.

крана;

мин = 5,88 час на один маршрут.

Рассчитанные нормы времени используются для разработки графиков технологического процесса обработки групп вагонов и целых маршрутов, а также для составления суточного плана-графика работы станции.

Таблица ПЗ.3 Техническая характеристика участков, примыкающих к станции

Участки

Число главных путей

Средства связи для движения поездов

Управление стрелками

Серия поездных локомотивов

Покровск - Разъезд 3 км

1

ПАБ

МКУ

2 ТЭ 10М

ЧМЭ-3

4. Расчет (проверочный) мощности технических средств станции

4.1 Расчет складских помещений

В зависимости от рода грузов, поступающих на станцию Покровск, можно дать характеристику грузовым пунктам.

Устройство и техническое оснащение грузового двора

На территории грузового двора расположены:

пакгауз площадью 5870 кв. м. (1);

погрузочно-выгрузочная высокая боковая платформа у 21 пути и погрузочно-выгрузочная высокая комбинированная платформа у 22 пути общей площадью 3600 кв. м. (2);

высокая открытая сортировочная платформа у 22 пути площадью 2000 кв. м. (3);

низкая погрузочно-выгрузочная платформа у 22 пути площадью 3000 кв. м. (4);

низкая погрузочно-выгрузочная платформа у 23 пути площадью 3600 кв. м. (5);

площадки у повышенного пути 23 общей площадью 2500 кв. м. (6);

проходная (7)

Механизированный участок погрузочно-разгрузочных работ (МЧ-4), расположенный на грузовом дворе, оснащен следующими механизмами:

двумя электрокозловыми кранами (КК грузоподъемностью 5т);

двумя (спаренными) электрокозловыми кранами КПБ грузоподъемностью 2. x10т;

бульдозером;

тракторным погрузчиком ТО-18;

двумя электропогрузчиками.

Для переработки труб на станции оборудована бетонированная площадка. Длина площадки 100 метров, ширина 25 метров, площадью 2500 кв. м. Для переработки труб используются два автокрана КС-4571 на базе автомобиля КрАЗ-257 грузоподъемностью 16 тонн.

Для выгрузки песка на грузовом дворе имеется повышенный путь. Путь обслуживает козловой кран, оснащенный вибратором для очистки полувагонов от остатков груза и люкозакрывателями.

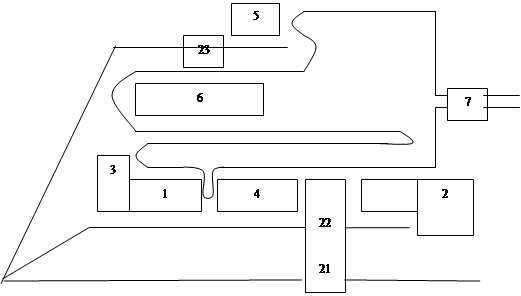

Рисунок 4.1 Схема грузового двора станции Покровск

На территории грузового двора расположены:

1 - пакгауз площадью 587 кв. м.;

2 - погрузочно-выгрузочная высокая боковая платформа у 21 пути и погрузочно-выгрузочная высокая комбинированная платформа у 22 пути общей площадью 3600 кв. м.;

3 - высокая открытая сортировочная платформа у 22 пути площадью 2000 кв. м.;

4 - низкая погрузочно-выгрузочная платформа у 22 пути площадью 3000 кв. м.;

5 - низкая погрузочно-выгрузочная платформа у 23 пути площадью 3600 кв. м.;

6 - площадки у повышенного пути 23 общей площадью 2500 кв. м.;

7 - проходная;

Размеры складов грузового двора устанавливаем одним из следующих способов:

По нагрузке на 1 кв. м. площади склада (все грузы, кроме зерна, цемента и др., хранящихся в силосах, а также контейнеров), Для контейнеров по принятой схеме планировки расположения контейнеров на площадке (грузы в контейнерах), Для хранения зерна, цемента и других грузов по необходимому количеству силосов находим по формуле:

, (4.1)

где: суточное прибытие или отправление груза, т.;

расчетный срок хранения грузов на складе, принимаем для повагонных отправок по прибытию сут., по отправлению сут.;

коэффициент, учитывающий дополнительную площадь на проходы, проезды машин и механизмов,

коэффициент, учитывающий прямой вариант перегрузки, принимаем ;

расчетная нагрузка на 1 кв. м. площади, т/кв. м.

Определяем площадь склада для тарно-штучных грузов (повагонные отправки):

кв. м.;

кв. м.;

Определяем площадь площадки для труб:

кв. м.;

Определяем площадь площадки для песка:

кв. м.;

Определим площади складов на подъездных путях и арендованных участках по формуле:

, (4.2)

Определяем площадь складов для хранения:

Подъездной путь ОАО "Трансмаш":

Оборудование: кв. м.

Металлолом: кв. м.
