Конструирование и расчет основных несущих конструкций

, где:

Тб=2.5 ∙ 22 = 10.0;

Na max = 10.544 kH.

Принимаем 2 анкерных болта класса AI Æ14.

Расчет листовых накладок

Требуемая площадь сечения накладок:

Принимаем накладку bн = 50 мм, толщина

накладки tн = 0.5 мм.

Ант = tн [bн – 0.5d - 0.3] = 0.5∙(5 – 2.3) = 1.350 см2

Расчет монтажных столиков

Размеры монтажного столика в плане определяется из условия размещения шайбы под анкерный болт, диаметром 14 мм: а > 4d = 56 мм. Принимаем монтажный столик, размером 80 х 100 мм. Определение напряжения смятия, возникающего по плоскости контакта между шайбами и монтажным столиком по действием анкерных усилий:

Изгибающий момент для единичной полосы монтажного столика как пластины, подкрепленной по трем сторонам, и соотношением размеров в плане:

Требуемая толщина монтажного столика

Принимаем tсм = 10 мм.

4.6.3. Прочность контактных сопряжений по обрезу фундамента

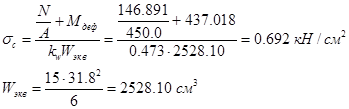

Максимальные напряжения сжатия по обрезу фундамента:

Фундаменты выполнены из бетона класса В20 с расчетным сопротивлением местному смятию при соотношении площадей фундамента и колонны Аф / Ак = 2:

Так как расчетное сопротивление бетона меньше расчетного сопротивления древесины продольному сжатию (смятию) Rc = 1.5 кН/см2, проверка прочности имеет вид:

,

Т.е. прочность контактного сопряжения древесины и бетона по обрезу фундамента обеспечена.

СПИСОК ЛИТЕРАТУРЫ

1. СНиП II-25-80 «Деревянные конструкции» - М.: Стойиздат, 1982.

2. СНиП 2.01.07-85 «Нагрузки и воздействия» - М.: Изд. ЦНИТА, 1985.

3. СНиП II-23-81 «Металлические конструкции» - М.: Стойиздат, 1982.

4. Методические указания к курсовому проекту по конструкциям из дерева и пластмасс «Несущие деревянные конструкции с соединениями на нагельных коннекторах» - Киров: ВГУ, 2000 г.

5. Пособие по проектированию деревянных конструкций к СниП II-25-80 – М.: Стройиздат, 1986.

6. «Конструкции из дерева и пластмасс» - М.: Стройиздат, 1986.
