Конструирование и расчет основных несущих конструкций

При определении погонной нагрузки учитывается, что шаг несущих конструкций Lк=6.000 м.

Собственный вес фермы:

kj = 2,5 – коэффициент «собственного веса» фермы, зависящий от типа конструкции.

Коэффициент надежности по нагрузке: γf = 1.6, т.к. g/p = 0.092 / 1.648=0.056 < 0.8 [2, п.5.7]

Рис. 4. Расчетная схема фермы

3.2. Статический расчет фермы

Таблица 4. Статический расчет стропильной фермы

Стержень

От единичной нагрузки 1 кН/м

Постоянная нагрузка, q=3.368 kН

Снеговая нагрузка, q=14.400 kH

Расчётное усилие

Слева

Справа

Пролёт

Слева

Справа

Пролёт

1

2

3

4

5

6

7

8

9

Верхний пояс

1-2

-13.93

-6.630

-20.56

-75.411

-200.592

-95.472

-296.064

-371.475

2-4

-13.93

-6.630

-20.56

-75.411

-200.592

-95.472

-296.064

-371.475

4-6

-6.63

-13.930

-20.56

-75.411

-95.472

-200.592

-296.064

-371.475

6-7

-6.63

-13.930

-20.56

-75.411

-95.472

-200.592

-296.064

-371.475

Нижний пояс

1-3

12.58

6.300

18.88

69.249

181.152

90.720

271.872

341.121

3-5

6.30

6.310

12.61

46.251

90.720

90.864

181.584

227.835

5-7

6.30

12.580

18.88

69.249

90.720

181.152

271.872

341.121

Раскосы

2-3

-4.20

0.000

-4.20

-15.405

-60.480

0.000

-60.480

-75.885

5-6

0.00

-4.200

-4.20

-15.405

0.000

-60.480

-60.480

-75.885

3-4

7.55

-0.010

7.54

27.655

108.720

-0.144

108.576

136.231

4-5

-0.01

7.550

7.54

27.655

-0.144

108.720

108.576

136.231

3.3. Конструктивный расчет верхнего пояса

Рис. 5. Расчетная схема верхнего пояса

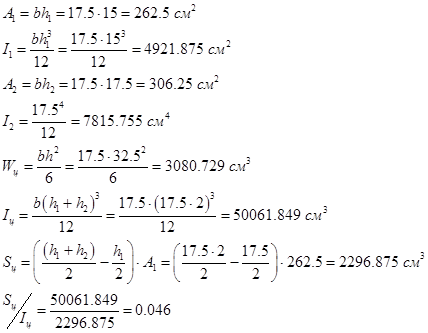

Предварительные геометрические размеры поперечного сечения составляющих элементов и сечения в целом:

Механические характеристики древесины: сосна 2-го сорта; Rс = Rи = 1.5 кН/см2;Е=450 кН/см2

Характеристики средств соединения: нагельные пластины Ст9Г6к; d = 6 мм; nн = 9; Тн = 1.4 кН; Тс = Тн d = 1.4 ∙ 9 =12.6 кН; dс = 0.1 см; Dс= 0.2 см.

Продольная сила: N=371.475 kН; Максимальный изгибающий момент от поперечной нагрузки:

Для уменьшения величины изгибающего момента используется эксцентричное сопряжение панелей верхнего пояса в узлах фермы через жесткие торцевые диафрагмы. Минимально допустимая высота диафрагмы определяется из расчета опорного торца панели на смятие:

Продольная сила передается торцам нижнего и верхнего составляющих элементов – брусьев – для снижения общего количества связей сдвига вследствие восприятия части сдвигающих усилий по плоскости сплачивания торцевыми диафрагмами. При таком загружении появляется эксцентриситет:
