Расчёт металлического каркаса многоэтажного здания
2.4. Составление матриц жесткости и масс

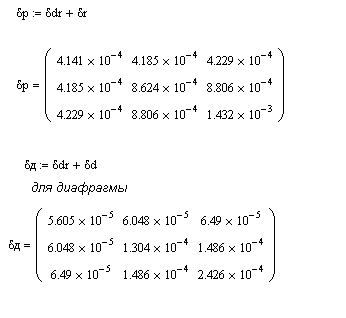

Податливость всей системы находится как сумма податливостей:

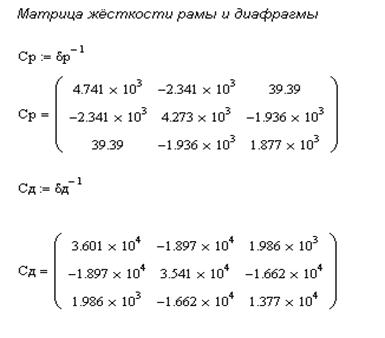

Для рамы:

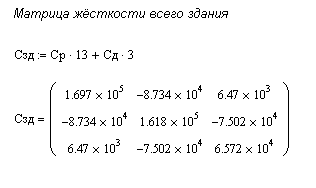

Матрица жесткости всего здания:
Составляем матрицу жесткости здания:
,
где nр – количество рам; пд – количество диафрагм;
VI. Составление матрицы масс
Длина здания 72м.
Ширина 12м.
Площадь этажа 864м2.
Рис Распределение масс в здании.
Составим матрицу масс:
(т);
Определение массы М3: 3уровня
|
Конструкции |
Расчётная нагрузка |
Грузовая площадь |
Усилие |
|
Снеговая нагрузка |
1,8 |
864 |
1555,2 |
|
Кровля |
1,556 |
864 |
1344,384 |
|
Плита перекрытия |
1,82 |
5184 |
9434,88 |
|
Покрытие пола |
0,82 |
4320 |
3542,4 |
|
Стены |
1,65 |
2721,6 |
4490,64 |
|
Перегородки |
1,65 |
2721,5 |
4490,475 |
|
Ригели покрытия |
0,45 |
78 |
35,1 |
|
Ригели перекрытия |
0,5 |
936 |
468 |
|
Раскосы диафрагм |
0,38 |
119,16 |
45,2808 |
|
Колонны ср. |
1166,4 |
711,504 | |
|
Колонны кр. |
0,43 |
2332,8 |
1003,104 |
|
Временная нагрузка 4 5184 20736 | |||
|
Итого 47856,97 | |||
М3 =47856,97/9,8=4883,36 (т).
Определение массы М2: 2 уровня
|
Конструкции |
Расчётная нагрузка |
Грузовая площадь |
Усилие |
|
Плита перекрытия |
1,82 |
5184 |
9434,88 |
|
Покрытие пола |
0,82 |
4320 |
3542,4 |
|
Стены |
1,65 |
3628,8 |
5987,52 |
|
Перегородки |
1,65 |
3628,7 |
5987,355 |
|
Ригели перекрытия |
0,5 |
936 |
468 |
|
Раскосы диафрагм |
0,38 |
119,16 |
45,2808 |
|
Колонны ср. |
0,61 |
2332,8 |
1423,008 |
|
Колонны кр. |
0,43 |
4665,6 |
2006,208 |
|
Временная нагрузка |
4 |
5184 |
20736 |
|
Итого49630,65 | |||
М2=49630,89/9,8 =5064,35(т).
Определение массы 1 уровня
|
Конструкции |
Расчётная нагрузка |
Грузовая площадь |
Усилие |
|
Плита перекрытия |
1,82 |
5184 |
9434,88 |
|
Покрытие пола |
0,82 |
4320 |
3542,4 |
|
Стены |
1,65 |
3628,8 |
5987,52 |
|
Перегородки |
1,65 |
3628,7 |
5987,355 |
|
Ригели перекрытия |
0,5 |
936 |
468 |
|
Раскосы диафрагм |
0,38 |
119,16 |
45,2808 |
|
Колонны ср. |
0,61 |
3499,2 |
2134,512 |
|
Колонны кр. |
0,43 |
6998,4 |
3009,312 |
|
Временная нагрузка |
4 |
5184 |
20736 |
|
Итого 51345,26 | |||
