Расчёт металлического каркаса многоэтажного здания
III уровень средняя колонна (15 элемент)
М=1287 кНм, N=5,1 кН, Q=695 кН.
Примем полуавтоматическую сварку Св-08Г2С*, расчетные характеристики: Ryшсв=24кН/см2;Ryссв=26 кН/см2; βш =0,9; βс=1; γyшсв =γyссв =1,1.
βшRyшсвγyшсв=0,9*24=21,6 < βсRyссвγyссв=1,05*26=27,9 кН/см2;
1

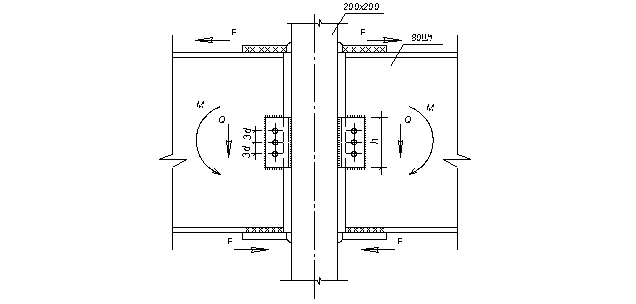

)Определим толщину шва (“рыбки”):
 |
Толщина “рыбок” составит 32 мм.
2)Определяем требуемую длину шва (“рыбки”):
 |
Длина “рыбок” составит 19 см.
3)Рассчитаем высоту вертикального ребра:
 |
Рассчитаем диаметр и количество болтов:
На срез:
,
где Q – поперечная сила;
- расчетное сопротивление болтов срезу;
- коэффициент условий работы соединения;
- площадь поперечного сечения болта;
- число расчетных срезов;
Принимаем болты нормальной точности, по классу прочности 8,8 МПа (=25кН/см2 ,
=45кН/см2 ):
;
Принимаем 3 болта d = 22 мм; Аб=3,08 см2.
На смятие:
 |
где
- расчетное усилие воспринимаемое одним болтом смятию;
- расчетное сопротивление смятию элементов, соединяемых болтами;
d – диаметр болта;
- наименьшая суммарная толщина элементов, сминаемых в одном направлении;
Окончательно принимаем 3 болта d = 22 мм.
Минимальная длина вертикальной накладки составит: h=2*2d+2*3d=10d=220мм.
Окончательно принимаем h=26см.
II уровень средняя колонна (22 элемент)
М=1301 кНм, N=40,2 кН, Q=695 кН.
1)Определим толщину шва (“рыбки”):
Толщина “рыбок” составит 27 мм.
2)Определяем требуемую длину шва (“рыбки”) при kш=20мм:
 |
Длина “рыбок” составит 19 см.
3)Рассчитаем высоту вертикального ребра:
 |
Рассчитаем диаметр и количество болтов:
На срез:
|
,
где Q – поперечная сила;
- расчетное сопротивление болтов срезу;
- коэффициент условий работы соединения;
- площадь поперечного сечения болта;
- число расчетных срезов;
Принимаем болты нормальной точности, по классу прочности 8,8 МПа (=25кН/см2 , =45кН/см2 ):
;
|
Принимаем 3 болта d = 22 мм; Аб=3,08 см2.
На смятие:
где - расчетное усилие воспринимаемое одним болтом смятию;
- расчетное сопротивление смятию элементов, соединяемых болтами;
d – диаметр болта;
- наименьшая суммарная толщина элементов, сминаемых в одном направлении;
Окончательно принимаем 3 болта d = 22 мм.
Минимальная длина вертикальной накладки составит: h=2*2d+2*3d=10d=220мм.
Окончательно принимаем h=26см.
I уровень средняя колонна (11 элемент)
М=1124 кНм, N=131,3 кН, Q=648 кН.
1)Определим толщину шва (“рыбки”):
Толщина “рыбок” составит 20 мм.
2)Определяем требуемую длину шва (“рыбки”) при kш=16мм:
 |
